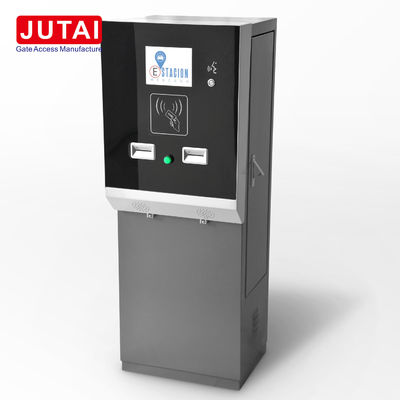

JUTAI Máy thẻ bãi đậu xe vào/ra khỏi để quản lý đậu xe hiệu quả JTPE-1

Nguồn gốc Trung Quốc
Hàng hiệu JUTAI
Chứng nhận CE
Số mô hình JTPE-1 (Lối vào)/JTPE-5 (Lối ra)
Số lượng đặt hàng tối thiểu 1
Giá bán negotiable
chi tiết đóng gói Hoạt hình
Thời gian giao hàng 5 - 8 ngày làm việc
Điều khoản thanh toán T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Khả năng cung cấp 100 cái mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nguồn cung cấp điện điện áp xoay chiều 110~220V Giao diện truyền thông 1 RJ45, 4 RS232, 1 RS485
Độ sáng màn hình 900nit (LCD), 1500nit (LED) Độ phân giải màn hình 800 × 600 (LCD), 64 × 16 (LED)
Kích thước màn hình 8 inch (LCD) Loại đẩy thẻ Thẻ Mifare1 13,56 MHz
Loại thẻ hàng tháng Thẻ Mifare1 13,56 MHz hoặc thẻ ID 125K Kích thước (Dài×Rộng×Cao) 482×443×1280mm
Làm nổi bật

Máy thẻ bãi đậu xe

,

Hệ thống đỗ xe vào/ra khỏi

,

Hệ thống quản lý bãi đậu xe

Để lại lời nhắn
Mô tả sản phẩm

Hộp vé vào/ra bãi đậu xe Mô tả sản phẩm

JUTAI Máy thẻ bãi đậu xe vào/ra khỏi để quản lý đậu xe hiệu quả JTPE-1 0

1. Giới thiệu sản phẩm



Hộp đựng vé vào/ra bãi đậu xe là một thiết bị cần thiết cho các cơ sở đỗ xe khép kín. Nó cung cấp dịch vụ phát hành và thu thẻ tự phục vụ, nâng cao hiệu quả quản lý bãi đậu xe.

Các tính năng chính



  • Thiết kế bộ phân phối/bộ thu kép: Mục này có tính năng phân phối thẻ kép, tăng gấp đôi dung lượng thẻ và giảm khối lượng công việc thủ công. Lối ra được trang bị bộ thu thẻ kép, đảm bảo hoạt động liên tục ngay cả khi một bộ thu thẻ bị lỗi.
  • Hoạt động thân thiện với người dùng: Cung cấp các nút phát hành và thu thẻ, cùng với đèn chiếu sáng ở khe cắm. Lời nhắc bằng giọng nói và màn hình hiển thị cung cấp hướng dẫn trực quan trong suốt quá trình.
  • Cảm biến xe: Hệ thống cảm biến mặt đất kép phân biệt chính xác giữa xe máy và xe nhỏ để tính toán thuế chính xác.
  • Khả năng liên lạc nội bộ: Nút liên lạc nội bộ tích hợp và micrô hỗ trợ liên lạc nội bộ LAN bằng phần mềm, loại bỏ nhu cầu về hệ thống liên lạc nội bộ bổ sung và giảm chi phí.
  • Giám sát trạng thái cổng: Giao diện phản hồi cổng cho phép hiển thị theo thời gian thực trạng thái cổng và các kết nối ngoại vi trên phần mềm quản lý.
  • Đáng tin cậy trong điều kiện khắc nghiệt: Với thiết kế cấp công nghiệp, nó có thể hoạt động ổn định ở nhiệt độ từ -40°C đến 85°C, đảm bảo hoạt động 24/7.
  • Tích hợp mạng dễ dàng: Giao diện RJ45 cho phép kết nối liền mạch với mạng LAN. Khi địa chỉ IP của máy chủ được định cấu hình, nó sẽ tự động kết nối với phần mềm quản lý, đơn giản hóa việc cài đặt và vận hành.

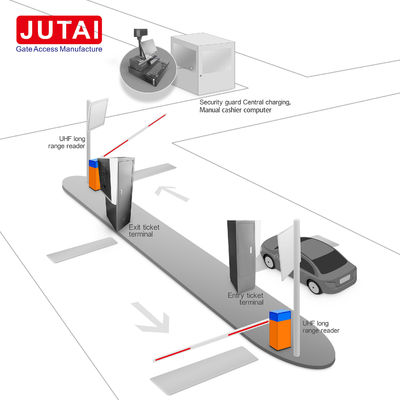

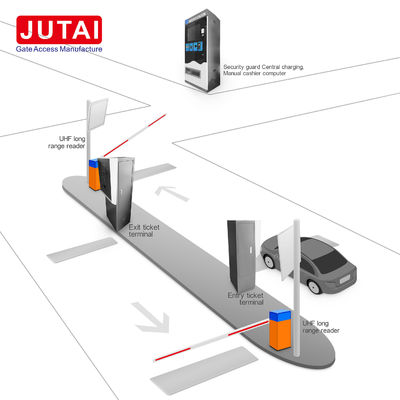

Kịch bản ứng dụng



Thùng vé này phù hợp với nhiều loại bãi đậu xe khép kín, bao gồm cả những bãi đậu xe trong khu dân cư, siêu thị, trung tâm thương mại lớn và các khu phát triển phức hợp. Nó quản lý hiệu quả cả việc truy cập phương tiện cố định và phí đỗ xe tạm thời, cung cấp nhiều mức giá và phương thức thanh toán. Nó cũng hỗ trợ thanh toán khác biệt dựa trên loại phương tiện và cho phép tùy chỉnh mức giá đặc biệt.
JUTAI Máy thẻ bãi đậu xe vào/ra khỏi để quản lý đậu xe hiệu quả JTPE-1 1JUTAI Máy thẻ bãi đậu xe vào/ra khỏi để quản lý đậu xe hiệu quả JTPE-1 2

2. Thông số sản phẩm

Thông số phần cứng



Đặc điểm kỹ thuật Chi tiết
Người mẫu JTPE - 1 (Lối vào)/JTPE - 5 (Lối ra)
Nguồn điện AC 110~220V
Tiêu thụ điện năng 50W
Giao diện truyền thông RJ451, RS2324, RS485*1
Độ sáng màn hình 900nit (LCD)/1500nit (LED)
Độ phân giải màn hình 800*600 (LCD)/64*16 (đèn LED)
Kích thước màn hình 8 inch (LCD)
Loại đẩy thẻ Thẻ Mifare1 13,56 MHz
Số lượng bộ phân phối/thu thập thẻ Lên đến 2
Loại thẻ hàng tháng Thẻ Mifare1 13,56 MHz hoặc thẻ ID 125K
Lời nhắc bằng giọng nói Hỗ trợ tiếng Trung và tiếng Anh
Nhiệt độ hoạt động -30°C~+70°C
Độ ẩm hoạt động 5% đến 95% không ngưng tụ
Phương pháp cài đặt Lắp đặt mặt đất
Kích thước 482*443*1280mm

Phương pháp nối dây



Hộp bán vé được kết nối với nguồn điện 110~220VAC. Nó cũng được liên kết với máy tính quản lý thông qua cáp mạng (RJ45) thông qua Bộ chuyển mạch RJ45. Bộ điều khiển được kết nối với hộp bán vé ở lối vào và lối ra, và chúng được kết nối thêm với cổng.

Ghi chú nối dây



  • Hệ thống dây điện bên trong của hộp bán vé rất phức tạp và được hoàn thiện trước tại nhà máy. Sơ đồ được cung cấp chỉ hiển thị kết nối thiết bị bên ngoài.
  • Khi nối dây vòng cảm ứng nối đất, phải tuân thủ nghiêm ngặt nguyên tắc cặp xoắn với cặp xoắn được kết nối với cảm biến phát hiện mặt đất. Nếu không làm như vậy có thể dẫn đến việc phát hiện xe không chính xác.
  • Nếu vị trí giao diện nối dây trên sơ đồ không khớp với thiết bị thực tế, hãy tham khảo vị trí nối dây và ghi nhãn của thiết bị thực tế.

Sơ đồ kích thước sản phẩm



Thùng vé có kích thước 482mm (rộng) * 443mm (sâu) * 1280mm (cao). Bố cục bên trong và vị trí các thành phần được thiết kế để tối ưu hóa việc sử dụng không gian và chức năng.

3. Thông số kỹ thuật linh kiện bên trong

Bộ điều khiển (PM - 900)



  • Các tính năng chính:
    • Cấu trúc cấp công nghiệp để vận hành ổn định ở nhiệt độ -40°C đến 85°C với bộ giám sát nhằm ngăn ngừa sự cố hệ thống.
    • Giao diện TCP/IP tốc độ cao để liên lạc nhanh và nối dây thuận tiện.
    • Cung cấp một DLL để gọi hàm dễ dàng bằng nhiều ngôn ngữ lập trình khác nhau.
    • Nhiều giao diện truyền thông để đáp ứng các yêu cầu đa dạng của ngành.
    • Ba đầu ra điều khiển ánh sáng cho đèn LED 5 - 24V.
    • Ba đầu vào cảm ứng mặt đất để phát hiện loại xe theo thời gian thực.
    • Ba nút đầu vào cho các hoạt động khác nhau.
    • Điều khiển cổng kép với sự cách ly để vận hành cổng đồng thời.
    • Phản hồi cổng kép với đầu vào cách ly để theo dõi trạng thái cổng.
    • Giao diện phân phối/thu thập thẻ kép.
    • Nút đa chức năng để đặt lại, khôi phục cài đặt mặc định và nâng cấp bắt buộc.
    • Truy cập trang web back-end để thay đổi địa chỉ IP.
    • Số cổng giao tiếp có thể tùy chỉnh.
    • Hỗ trợ màn hình LED và LCD bên ngoài.
    • Cho phép nâng cấp trực tuyến hoặc dựa trên thẻ SD.
    • Vỏ nhôm được in laser giúp tản nhiệt hiệu quả và vẻ ngoài hấp dẫn.
Đặc điểm kỹ thuật Chi tiết
Người mẫu Chiều - 900
Nguồn điện DC12V + DC24V
Tiêu thụ điện năng 10W (không bao gồm màn hình LED bên ngoài)
Giao diện truyền thông 1 RJ45, 4 RS232, 1 RS485
Giao diện đầu vào 6 đầu vào IO không cách ly, 4 đầu vào IO cách ly, 2 giao diện tự thích ứng Wiegand
Giao diện đầu ra 4 tiếp điểm khô rơle (thường mở), 3 điều khiển đèn giao thông (đầu ra OC)
Giao diện đầu đọc thẻ Hỗ trợ kết nối 2 thiết bị đọc thẻ
Nhập bằng giọng nói Hỗ trợ chức năng liên lạc nội bộ
Lời nhắc bằng giọng nói Hỗ trợ tiếng Trung và tiếng Anh
Nhiệt độ hoạt động -40°C ~ +85°C
Độ ẩm hoạt động 5% - 95%, không ngưng tụ
Phương pháp cài đặt Lắp đặt vít phía sau
Kích thước (Dài × Rộng × Cao) 218 × 123 × 43,1 mm



Màn hình LCD (JTNP - DWT80600T080_09WN)



  • Các tính năng chính:
    • Kiểu dáng công nghiệp có dải nhiệt độ làm việc từ -30°C đến +70°C, phù hợp với môi trường bên trong hộp.
    • Độ sáng cực cao 900nit cho khả năng hiển thị dưới ánh sáng mặt trời và góc nhìn rộng.
    • Đồng hồ RTC tích hợp với khả năng lưu giữ dữ liệu khi tắt nguồn và tự động phục hồi thời gian khi bật nguồn.
    • Độ sáng đèn nền có thể điều chỉnh với 64 mức, giúp tiết kiệm năng lượng vào ban đêm.
    • Được ủ 24h trước khi rời khỏi nhà máy để đảm bảo chất lượng.
Chỉ số chức năng Chi tiết
Người mẫu JTNP - DWT80600T080_09WN
Nguồn điện DC12V
Tản điện 8W (Ở độ sáng đèn nền tối đa)
Tỷ lệ độ phân giải 800×600
Khu vực hoạt động 162×121,5mm
Độ sáng đèn nền 900nit (có thể nhìn thấy dưới ánh sáng mặt trời), điều chỉnh 64 cấp độ
Giao diện truyền thông 1 RS232
Nhiệt độ hoạt động -30°C ~ +70°C
Độ ẩm hoạt động 5% - 95%, không ngưng tụ
Phương pháp cài đặt Lắp vít phía sau
Kích thước (Rộng × Cao × Độ dày) 204×148,8×17,5mm



Máy phân phối thẻ (JTNP - 820M)



  • Các tính năng chính:
    • Kiểu dáng công nghiệp cho độ bền trong môi trường khắc nghiệt.
    • Cơ chế thẻ ma sát để phân phối thẻ đáng tin cậy.
    • Cơ quan giám sát phần cứng và hệ điều hành thời gian thực được nhúng để đảm bảo sự ổn định.
    • Chức năng phát hành thẻ trước để đẩy nhanh quá trình.
    • Tự động báo động khi thẻ sắp hết, thẻ trống và lỗi.
    • Tự động reset sau khi báo lỗi.
    • Giao diện điều khiển mức RS232 và I/O.
    • Khả năng tái chế thẻ cao với cảnh báo thẻ đầy.
    • Tăng cường phục hồi an toàn để ngăn ngừa mất thẻ.
    • Thiết kế hộp đựng thẻ có thể xếp chồng lên nhau cho khả năng chứa linh hoạt.
    • Độ dày thẻ có thể điều chỉnh.
    • Lắp đặt đường ray trượt để bảo trì dễ dàng.
    • Sản xuất khuôn mẫu đầy đủ đảm bảo độ chính xác và chất lượng.
Chỉ số chức năng Chi tiết
Người mẫu JTNP - 820M
Nguồn điện DC12V
Tản điện 24W (Hoạt động ở tốc độ tối đa)
Kích thước thẻ 54×85mm
Caliper độ dày Có thể điều chỉnh từ 0,3 đến 2,5mm, mặc định là 0,8mm
Chất liệu thẻ Thẻ giấy hoặc Polyester
Thời gian thoát Khoảng 0,5 giây
Dung lượng hộp thẻ 150 tờ (tính ở độ dày thẻ 0,8mm), có thể tăng lên 270 tờ
Giao diện truyền thông 1 giao diện RS232, 12P IO
Nhiệt độ hoạt động -30°C ~ +70°C
Độ ẩm hoạt động 30% - 90%, không ngưng tụ
Phương pháp cài đặt Ray dẫn hướng được lắp đặt trong tủ
Kích thước tổng thể (Dài × Rộng × Cao) 316,5×99,6×237mm



Đầu thu thẻ (JTNP - 615P)



  • Các tính năng chính:
    • Tùy chọn xử lý thẻ linh hoạt trong trường hợp tắc nghẽn hoặc hết thời gian chờ.
    • Cài đặt thời gian chờ nhận dạng thẻ có thể điều chỉnh.
    • Có thể cung cấp tín hiệu cho máy chủ.
    • Báo động âm thanh và ánh sáng sai trạng thái.
Chỉ số chức năng Chi tiết
Người mẫu JTNP-615P
Nguồn điện DC24V
Tản điện 24W (Hoạt động ở tốc độ tối đa)
Kích thước thẻ 54×85mm
Chất liệu thẻ Thẻ giấy hoặc polyester
Thời gian thoát Khoảng 2 giây
Giao diện truyền thông 1 giao diện RS232, 12P IO
Nhiệt độ hoạt động -30°C ~ +70°C
Độ ẩm hoạt động 30% - 90%, không ngưng tụ
Phương pháp cài đặt Ray dẫn hướng được lắp đặt trong tủ
Kích thước (Rộng × Cao × Độ dày) 140×94×102mm



Máy in vé giấy (JTNP - DYJ - ZJT01/NP - DYJ - ZZB01)



  • Các tính năng chính:
    • Phóng to phông chữ từ 1x đến 7x.
    • Máy cắt có tuổi thọ cao với hơn 1 triệu lần cắt giấy.
    • Nhiều cảm biến để theo dõi trạng thái máy in.
    • Hỗ trợ in mã vạch và mã QR với kích thước pixel có thể điều chỉnh.
    • Thư viện ký tự tích hợp.
    • Cập nhật IAP USB hoặc RS232 để bảo trì dễ dàng.
Các hạng mục chức năng Chi tiết
Người mẫu JTNP - DYJ - ZJT01 (đầu in)/NP - DYJ - ZZB01 (board chính)
Nguồn điện DC24V
Tiêu thụ điện năng 48W (giá trị cao nhất trong quá trình in)
Bộ hướng dẫn ESC/POS
Phương pháp in Dòng nhiệt
Nghị quyết 203dpi, khoảng 8 chấm mỗi mm
Tốc độ in 120 - 150mm/giây
Kích thước hóa đơn 58mm
Cuộc sống in ấn Hơn 100Km
Giao diện truyền thông 1 RS232, 1 giao diện USB
Nhiệt độ hoạt động 20°C - +70°C (hiệu ứng in tốt nhất là trong khoảng 5°C - 50°C)
Độ ẩm làm việc 30% - 90%, không ngưng tụ
Cài đặt Lắp vào tủ để sử dụng
Kích thước (dài × rộng × cao) 126,9×91,9×57,5mm (đầu in)
96×55×20mm (bảng chính)





Đầu đọc thẻ IC (JTNP - RW102)



  • Các tính năng chính:
    • Thiết kế cấp công nghiệp để hoạt động liên tục ở nhiệt độ -40°C đến 85°C.
    • Đọc thẻ M1 giao thức TypeA, có thể tùy chỉnh cho TypeB.
    • Giao diện truyền thông RS232 với SDK để phát triển.
    • Thiết kế nhiều lỗ để tương thích.
Mục chỉ báo Chi tiết
Người mẫu JTNP - RW102
Nguồn điện DC5V
Tiêu thụ điện năng 1W
Loại đọc thẻ 1 RS232
Khoảng cách đọc Loại A, Loại B (tùy chỉnh)
Tốc độ đọc thẻ 3 - 5cm
Thời gian đọc Dưới 0,3 giây
Nhiệt độ làm việc -40°C - +85°C
Độ ẩm làm việc 5% - 90%, không ngưng tụ
Cài đặt Gắn để sử dụng trong tủ
Kích thước (Rộng × Cao × Độ dày) 65×57mm



Đầu đọc thẻ IC hộp đựng vé (JTNP - RW101)



  • Các tính năng chính:
    • Thiết kế cấp công nghiệp để hoạt động ổn định ở nhiệt độ -40°C đến 85°C.
    • Đọc thẻ M1 giao thức TypeA, có thể tùy chỉnh cho TypeB.
    • Giao diện truyền thông RS232 với SDK để phát triển.
    • Thiết kế nhiều lỗ cố định để tương thích.
Mục lục chức năng - Đầu đọc IC hộp vé Chi tiết
Người mẫu JTNP - RW101
Nguồn điện DC5V
Tản điện 1W
Giao diện truyền thông 1 RS232
Loại đọc Loại A, Loại B (Yêu cầu tùy chỉnh)
Đọc khoảng cách 8 - 10cm
Tốc độ đọc Dưới 0,3 giây
Nhiệt độ hoạt động -40°C - +85°C
Độ ẩm hoạt động 5% - 90%, không ngưng tụ
Phương pháp cài đặt Được lắp đặt để sử dụng trong tủ
Kích thước tổng thể (Dài × Chiều rộng) 133,5 × 126,2mm
