Máy bán vé vào/ra bãi đỗ xe - Mô tả sản phẩm

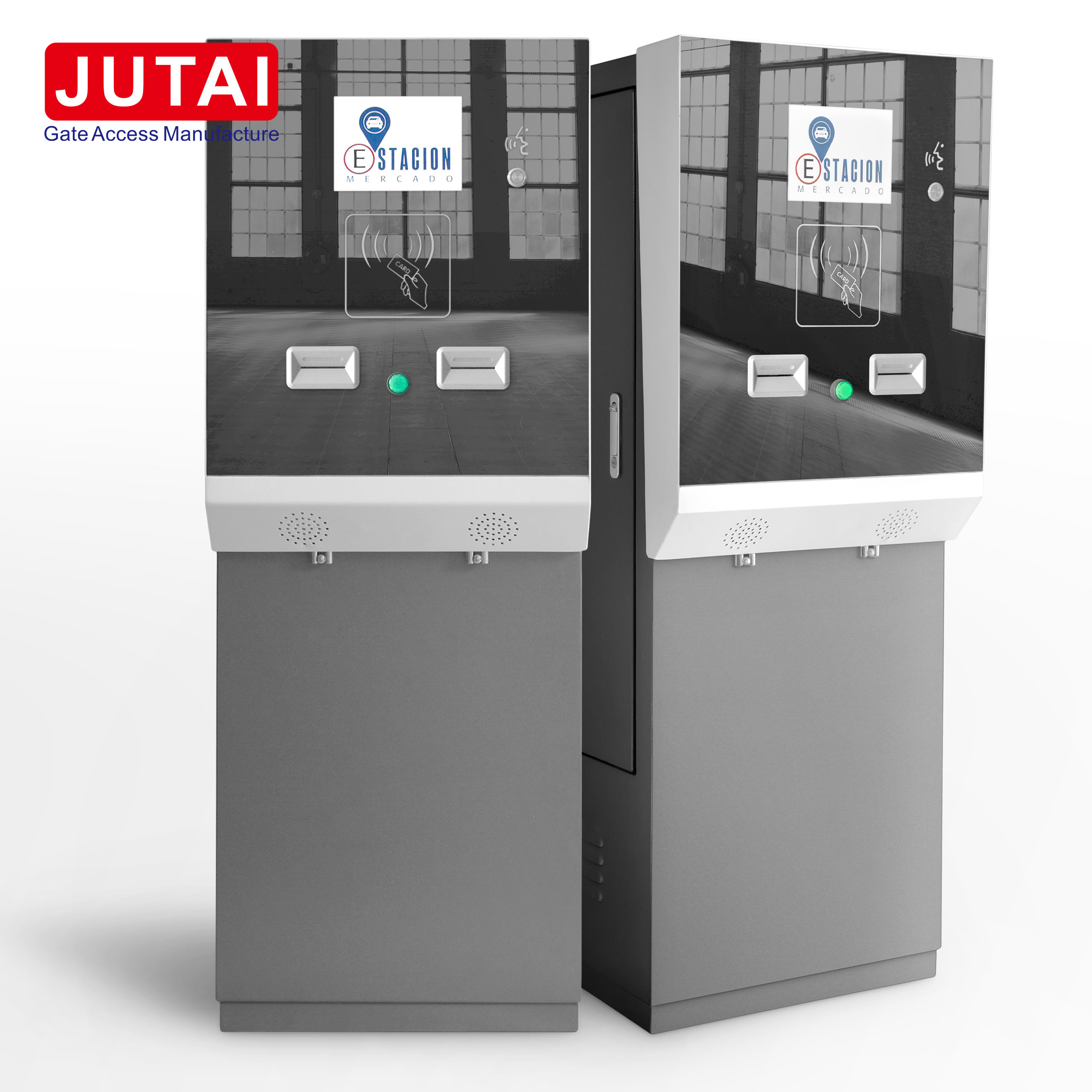

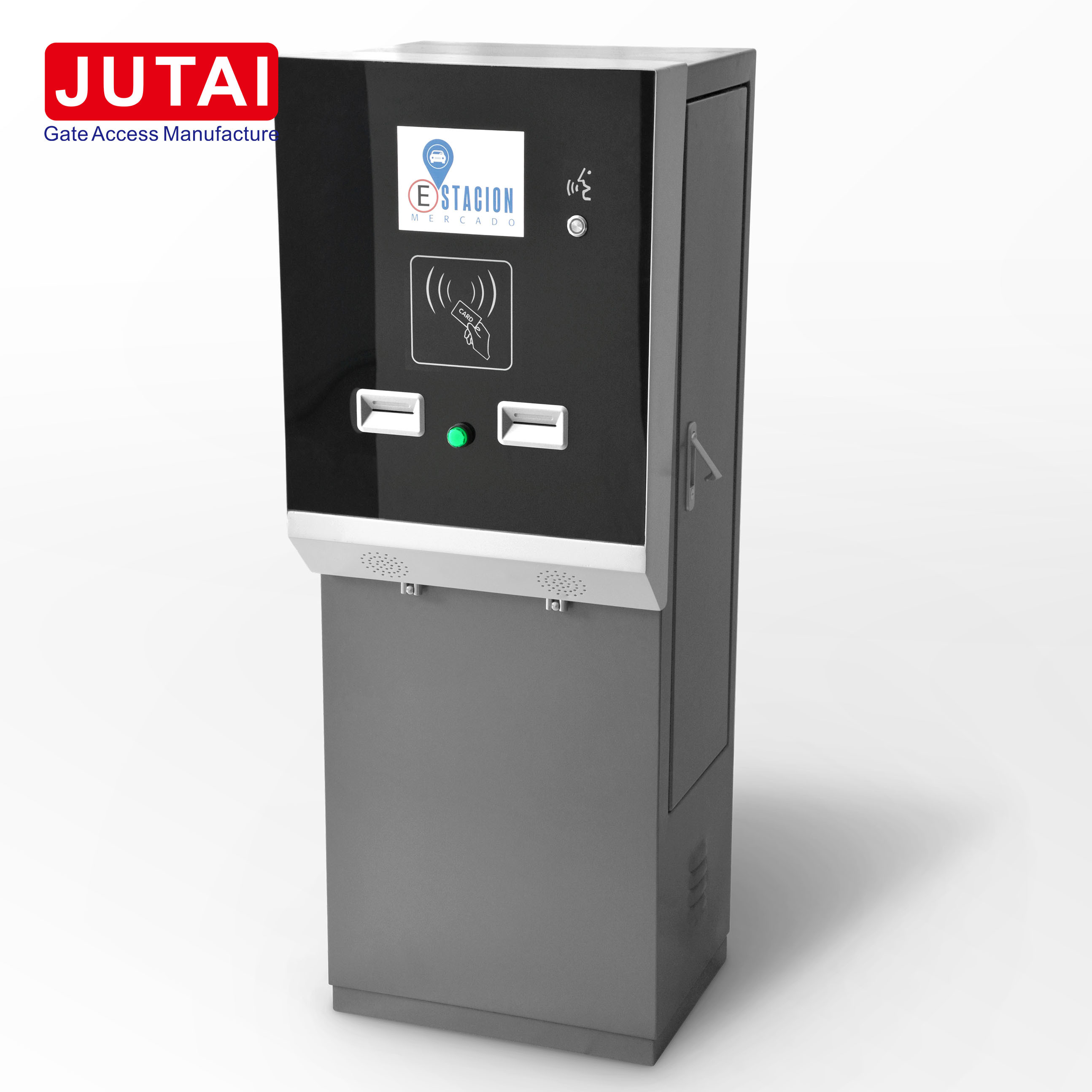

I. Tổng quan về sản phẩm

II. Các tính năng chính

A. Thiết kế thân thiện với người dùng

• Hộp đựng vé có thiết kế vỏ độc đáo với mặt trước và hai mặt bên có thể mở được, tạo điều kiện thuận lợi cho việc đi dây và bảo trì bên trong dễ dàng.
• Được trang bị các nút phát hành và thu thẻ, cùng với các khe cắm thẻ được chiếu sáng, toàn bộ quy trình được hướng dẫn bằng lời nhắc bằng giọng nói rõ ràng và hướng dẫn hiển thị trực quan, đảm bảo trải nghiệm người dùng liền mạch.

B. Khả năng xử lý thẻ nâng cao

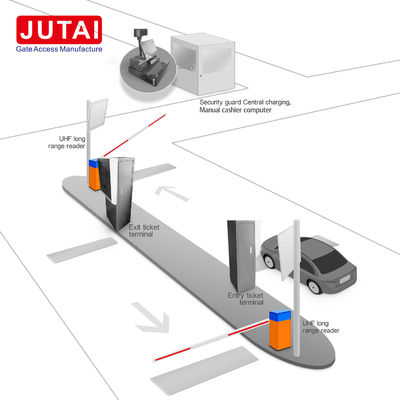

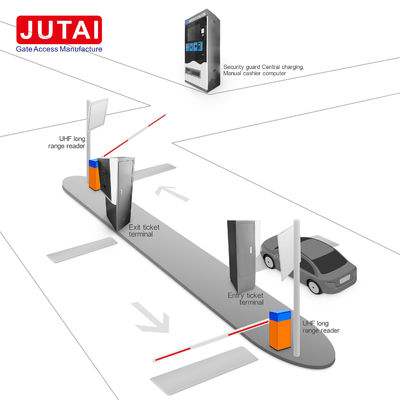

• Tại lối vào, máy phân phối thẻ kép được lắp đặt, tăng gấp đôi dung lượng lưu trữ thẻ và giảm tần suất bổ sung thẻ thủ công một cách hiệu quả. Điều này không chỉ giảm thiểu khối lượng công việc cho người vận hành mà còn đơn giản hóa thủ tục nhập cảnh cho phương tiện.
• Lối ra được trang bị bộ thu thẻ kép, cung cấp một hệ thống dự phòng trong đó sự cố của một bộ thu thẻ không làm gián đoạn hoạt động bình thường. Sự dư thừa này làm giảm đáng kể khả năng tắc nghẽn giao thông do vấn đề thu thẻ.

C. Phát hiện và phân biệt xe

• Hệ thống cảm biến mặt đất kép tích hợp được thiết kế để phân biệt chính xác giữa xe máy và xe nhỏ. Điều này cho phép thực hiện các phép tính thuế khác nhau dựa trên loại phương tiện, cung cấp hệ thống thanh toán linh hoạt và công bằng hơn.

D. Truyền thông hiệu quả về chi phí

• Với nút và micrô liên lạc nội bộ tích hợp, hộp bán vé hỗ trợ chức năng liên lạc nội bộ mạng LAN thông qua phần mềm chuyên dụng. Điều này giúp loại bỏ nhu cầu lắp đặt thêm hệ thống liên lạc nội bộ, giúp tiết kiệm chi phí cho tổng thể dự án.

E. Giám sát trạng thái cổng

• Giao diện phản hồi cổng cung cấp biểu diễn trực quan theo thời gian thực về trạng thái cổng và các kết nối ngoại vi của nó trên phần mềm quản lý. Điều này cho phép người vận hành có toàn quyền kiểm soát và nhận thức được các điểm truy cập mọi lúc.

F. Độ bền cấp công nghiệp

• Được thiết kế để chịu được các điều kiện khắc nghiệt, hộp bán vé có thể hoạt động hoàn hảo trong phạm vi nhiệt độ rộng từ -40°C đến 85°C. Điều này đảm bảo hiệu suất đáng tin cậy 24/7, giúp nó phù hợp với nhiều môi trường khác nhau.

G. Dễ dàng cài đặt và kết nối

• Với giao diện RJ45 để kết nối mạng LAN, hộp vé có thể tự động thiết lập kết nối với phần mềm quản lý sau khi địa chỉ IP của máy chủ được định cấu hình. Điều này giúp đơn giản hóa quá trình cài đặt và vận hành, tiết kiệm cả thời gian và công sức.

H. Giá trị gia tăng thương mại

• Ngoài các chức năng quản lý bãi đậu xe cốt lõi, hệ thống còn cung cấp khả năng quảng cáo thương mại. Điều này mang đến cơ hội tạo thêm doanh thu thông qua hiển thị quảng cáo được nhắm mục tiêu.

III. Thông số sản phẩm

A. Thông số phần cứng

B. Phương pháp nối dây và những lưu ý

1. Sơ đồ nối dây: Nguồn điện (110~220VAC) được kết nối với hộp bán vé, sau đó được nối mạng với máy tính quản lý thông qua bộ chuyển mạch và bộ điều khiển RJ45. Sơ đồ được cung cấp minh họa các kết nối thiết bị bên ngoài.
2. Phòng ngừa dây điện:
   • Do hệ thống dây điện bên trong phức tạp của hộp bán vé được cấu hình sẵn tại nhà máy nên cần phải tuân theo sơ đồ kết nối bên ngoài.
   • Khi nối dây vòng cảm ứng nối đất, cần phải tuân thủ nghiêm ngặt nguyên tắc cặp xoắn, với cặp xoắn được kết nối với cảm biến phát hiện mặt đất. Nếu không làm như vậy có thể dẫn đến việc phát hiện xe ra vào không chính xác.
   • Trong trường hợp có bất kỳ sự khác biệt nào giữa vị trí giao diện nối dây trong sơ đồ và thiết bị thực tế, hãy tham khảo các dấu hiệu trên thiết bị thực tế để nối dây chính xác.

C. Sơ đồ kích thước sản phẩm

IV. Thông số kỹ thuật thành phần bên trong

A. Bộ điều khiển

1. Các tính năng chính:
   • Được thiết kế với thiết kế mạnh mẽ cấp công nghiệp, bộ điều khiển có thể hoạt động ổn định trong phạm vi nhiệt độ từ -40°C đến 85°C. Nó được trang bị bộ hẹn giờ giám sát để ngăn ngừa sự cố hệ thống và đảm bảo hoạt động không bị gián đoạn.
   • Giao diện TCP/IP tốc độ cao cho phép liên lạc nhanh chóng và hiệu quả, đồng thời đơn giản hóa quá trình nối dây.
   • Nó cung cấp một DLL (Thư viện liên kết động), cho phép tích hợp dễ dàng và gọi hàm bằng các ngôn ngữ lập trình khác nhau, tạo điều kiện thuận lợi cho việc triển khai các tính năng phức tạp.
   • Nhiều giao diện truyền thông có sẵn để đáp ứng các yêu cầu đa dạng của ngành và đảm bảo kết nối liền mạch với các thiết bị khác.
   • Với ba đầu ra điều khiển ánh sáng, nó có thể quản lý hiệu quả đèn LED 5-24V, nâng cao khả năng hiển thị trực quan và hướng dẫn người dùng.
   • Ba đầu vào cảm ứng mặt đất cho phép phát hiện loại phương tiện theo thời gian thực, cho phép phát hành thẻ và in vé giấy chính xác dựa trên loại phương tiện được phát hiện.
   • Ba nút đầu vào được cung cấp cho các chức năng vận hành khác nhau, cho phép người dùng tương tác trực quan.
   • Điều khiển cổng kép với khả năng cách ly đảm bảo điều khiển đồng thời và độc lập hai cổng, cho phép hoạt động ra vào trơn tru.
   • Phản hồi cổng kép với đầu vào cách ly cho phép giám sát chính xác trạng thái chuyển mạch cổng, nâng cao nhận thức về bảo mật và vận hành.
   • Giao diện thu thập/phân phối thẻ kép mang đến sự linh hoạt trong việc kết nối nhiều thiết bị xử lý thẻ, tối ưu hóa quy trình quản lý thẻ.
   • Một nút đa chức năng được bao gồm để thiết lập lại hệ thống, khôi phục cài đặt mặc định và chế độ nâng cấp bắt buộc, đảm bảo quản lý và bảo trì hệ thống dễ dàng.
   • Truy cập trang web phía sau cho phép cấu hình thuận tiện các địa chỉ IP cục bộ và đích trên bảng điều khiển, nâng cao khả năng quản lý mạng.
   • Số cổng giao tiếp có thể tùy chỉnh ngăn ngừa xung đột với các hệ thống hiện có, đảm bảo tích hợp liền mạch vào các môi trường mạng khác nhau.
   • Hỗ trợ màn hình hiển thị LED và LCD bên ngoài cho phép nâng cao khả năng tương tác và hiển thị thông tin, cung cấp cho người dùng các hướng dẫn rõ ràng và cập nhật trạng thái.
   • Hệ thống hỗ trợ cả nâng cấp trực tuyến và dựa trên thẻ SD, đảm bảo dễ dàng truy cập vào các tính năng và cải tiến mới nhất, đồng thời đơn giản hóa việc bảo trì hệ thống.
   • Bên ngoài bộ điều khiển có lớp vỏ nhôm với công nghệ in laser, giúp tản nhiệt hiệu quả, đánh dấu văn bản rõ ràng và vẻ ngoài thẩm mỹ.

B. Màn hình LCD

1. Các tính năng chính:
   • Được thiết kế và sản xuất theo tiêu chuẩn công nghiệp, màn hình LCD phù hợp với môi trường nhiệt độ cao trong hộp bán vé, với phạm vi nhiệt độ hoạt động từ -30°C đến +70°C.
   • Tự hào với độ sáng cực cao 900nit, nó đảm bảo khả năng hiển thị rõ ràng ngay cả dưới ánh sáng mặt trời trực tiếp và có góc nhìn rộng để mang lại trải nghiệm người dùng tối ưu.
   • Đồng hồ RTC tích hợp lưu giữ dữ liệu thời gian ngay cả khi mất điện, với khả năng tự động phục hồi thời gian khi bật nguồn, đảm bảo chấm công chính xác và đồng bộ hóa hệ thống.
   • Độ sáng của đèn nền có thể điều chỉnh theo 64 cấp độ, cho phép hoạt động tiết kiệm năng lượng vào ban đêm hoặc trong điều kiện ánh sáng yếu.
   • Trước khi rời khỏi nhà máy, màn hình LCD trải qua quá trình lão hóa 24 giờ để đảm bảo hiệu suất ổn định và đáng tin cậy khi giao hàng.

C. Máy phân phối thẻ

1. Các tính năng chính:
   • Được thiết kế với độ bền cấp công nghiệp, bộ phân phối thẻ có khả năng chống mài mòn và ăn mòn, giúp nó phù hợp với nhiều môi trường khắc nghiệt khác nhau, bao gồm nhiệt độ cao và điều kiện bụi bặm.
   • Cơ chế thẻ ma sát mô phỏng hoạt động của bàn tay con người, đảm bảo việc phân phối thẻ đáng tin cậy và khả năng thích ứng mạnh mẽ với các loại thẻ khác nhau.
   • Được trang bị cơ quan giám sát phần cứng và hệ điều hành vi thời gian thực nhúng, bộ phân phối thẻ đảm bảo hoạt động liên tục và đáng tin cậy, giảm thiểu nguy cơ lỗi hệ thống.
   • Chức năng phát hành thẻ trước giúp tăng tốc đáng kể quá trình phát hành thẻ, giảm thời gian xếp hàng chờ xe một cách hiệu quả và cải thiện lưu lượng giao thông.
   • Cảnh báo âm thanh tự động được kích hoạt trong trường hợp mức thẻ thấp, khay thẻ trống hoặc lỗi hệ thống, đảm bảo sự can thiệp kịp thời của người vận hành. Hệ thống còn có chức năng tự động reset sau 100 giây báo lỗi.
   • Nó cung cấp cả giao diện điều khiển mức RS232 và I/O, mang lại sự linh hoạt trong việc tích hợp và vận hành hệ thống.
   • Với khả năng tái chế thẻ cao với hơn 40 thẻ và cảnh báo toàn thẻ bằng âm thanh, bộ phân phối thẻ đảm bảo quản lý thẻ hiệu quả.
   • Chức năng khôi phục an toàn nâng cao ngăn ngừa mất thẻ độc hại, tăng cường tính bảo mật cho quá trình xử lý thẻ.
   • Thiết kế hộp thẻ có thể xếp chồng lên nhau cho phép mở rộng dung lượng lưu trữ thẻ linh hoạt, thích ứng với các yêu cầu sử dụng khác nhau.
   • Độ dày thẻ có thể được điều chỉnh trong phạm vi từ 0,3mm đến 2,5mm (cài đặt tại nhà máy là 0,8mm), phù hợp với nhiều loại vật liệu thẻ khác nhau.
   • Thiết kế lắp đặt đường ray trượt giúp đơn giản hóa việc lắp đặt và tháo bộ phân phối thẻ, giúp việc bảo trì và bảo trì nhanh chóng và thuận tiện.
   • Được sản xuất bằng kỹ thuật sản xuất khuôn mẫu hoàn chỉnh, bộ phân phối thẻ đảm bảo độ chính xác của sản phẩm cao và chất lượng ổn định.

D. Máy thu thẻ

1. Các tính năng chính:
   • Trong trường hợp thẻ bị tắc, máy nhận thẻ đưa ra các phương án linh hoạt, cho phép người vận hành lựa chọn giữa việc trả lại thẻ sau thời gian chờ hoặc buộc phải nhận thẻ mà không trả lại.
   • Cài đặt thời gian chờ và trả lại nhận dạng thẻ có thể được tùy chỉnh, mang lại khả năng kiểm soát tốt hơn đối với quá trình xử lý thẻ.
   • Nó có thể cung cấp tín hiệu kích hoạt và chuyển đổi tới máy tính chủ, cho phép tích hợp liền mạch với hệ thống quản lý bãi đậu xe tổng thể.
   • Bộ thu thẻ được trang bị cảnh báo bằng âm thanh và ánh sáng để cảnh báo người vận hành trong trường hợp lắp thẻ không chính xác hoặc các tình trạng lỗi khác.

E. Máy in vé giấy

1. Các tính năng chính:
   • Máy in cung cấp khả năng phóng to phông chữ, cho phép phóng to văn bản từ 1x đến 7x bằng cách sử dụng điều khiển lệnh, đảm bảo in vé rõ ràng và dễ đọc.
   • Được trang bị máy cắt có tuổi thọ cao với tuổi thọ toàn diện hơn 1 triệu lần cắt giấy, nó đảm bảo hoạt động đáng tin cậy và bền bỉ.
   • Cảm biến ra giấy tích hợp, cảm biến dấu đen và cảm biến đầu giấy tùy chọn cho phép theo dõi liên tục trạng thái của máy in, đảm bảo vận hành trơn tru và ngăn ngừa kẹt giấy.
   • Nó hỗ trợ in mã vạch và mã QR ở nhiều định dạng khác nhau, với kích thước pixel của mã QR có thể được điều chỉnh tự do để đáp ứng các yêu cầu ứng dụng khác nhau.
   • Máy in có thư viện ký tự tiếng Trung GBK tích hợp và thư viện ký tự tiếng Trung phồn thể tích hợp, cho phép in vé đa ngôn ngữ.
   • Nó hỗ trợ cập nhật IAP USB hoặc RS232, tạo điều kiện nâng cấp và bảo trì chương trình cơ sở dễ dàng, đảm bảo máy in luôn cập nhật các tính năng mới nhất.

F. Máy dò vòng xe

1. Các tính năng chính:
   • Được thiết kế với đầy đủ thông số kỹ thuật cấp công nghiệp, bộ phát hiện vòng lặp của xe có thể hoạt động liên tục trong phạm vi nhiệt độ từ -40°C đến 85°C, đảm bảo hiệu suất đáng tin cậy suốt 7*24 giờ.
   • Nó có khả năng thích ứng cao, có khả năng phát hiện nhiều mẫu xe khác nhau. Các thông số phát hiện có thể được điều chỉnh để tối ưu hóa hiệu suất cho các loại xe khác nhau, đảm bảo phát hiện xe chính xác.
   • Máy dò có hai bộ đầu ra rơle, với chế độ đầu ra của mỗi nhóm có thể tùy chỉnh. Nó có thể được đặt thành đầu ra xung hoặc tồn tại, tùy thuộc vào yêu cầu ứng dụng cụ thể.
   • Công tắc DIP cho phép dễ dàng điều chỉnh độ nhạy cảm biến, tạo điều kiện cho việc thiết lập và hiệu chỉnh máy dò nhanh chóng và hiệu quả.
   • Nó hỗ trợ đầu ra trễ của tín hiệu phát hiện, có thể được tùy chỉnh để đáp ứng các nhu cầu vận hành cụ thể, đảm bảo xe ra vào trơn tru và phối hợp.
   • Tần số phát hiện có thể được điều chỉnh và các cuộn dây liền kề có thể được đặt ở các tần số khác nhau để ngăn chặn nhiễu cùng tần số, đảm bảo phát hiện xe chính xác và đáng tin cậy.
   • Đầu ra đặt lại tự động phát hiện dài hạn có thể được cấu hình để tránh lỗi đầu ra do điều kiện bất thường, nâng cao tính ổn định và độ tin cậy của hệ thống.

G. Đầu đọc thẻ IC

1. Các tính năng chính:
   • Được thiết kế với độ bền cấp công nghiệp, đầu đọc thẻ IC có thể hoạt động liên tục trong phạm vi nhiệt độ từ -40°C đến 85°C, đảm bảo hiệu suất đáng tin cậy suốt 7*24 giờ.
   • Nó có thể đọc thẻ M1 giao thức TypeA và có thể được tùy chỉnh để đọc thẻ giao thức TypeB, mang lại sự linh hoạt trong khả năng tương thích thẻ.
   • Giao diện truyền thông RS232 đơn giản hóa việc tích hợp với các thiết bị khác và SDK có sẵn cho phép phát triển và tùy chỉnh thêm.
   • Thiết kế lỗ đa trường đảm bảo khả năng tương thích với các loại thiết bị chấp nhận và phân phối thẻ khác nhau, nâng cao tính linh hoạt của nó trong các thiết lập quản lý bãi đậu xe khác nhau.

H. Đầu đọc thẻ IC hộp vé

1. Các tính năng chính:
   • Với thiết kế cấp công nghiệp, nó có thể hoạt động ổn định trong phạm vi nhiệt độ từ -40°C đến 85°C, cung cấp dịch vụ đáng tin cậy trong 7*24 giờ.
   • Có khả năng đọc thẻ M1 giao thức TypeA và có thể được tùy chỉnh để đọc thẻ giao thức TypeB, đáp ứng các yêu cầu đọc thẻ khác nhau.
   • Giao diện truyền thông RS232 cho phép kết nối liền mạch với hệ thống và SDK được cung cấp tạo điều kiện cho việc phát triển tùy chỉnh.
   • Thiết kế nhiều lỗ cố định đảm bảo khả năng tương thích với nhiều đầu đọc và bộ phân phối thẻ khác nhau, cho phép cài đặt và tích hợp dễ dàng.
