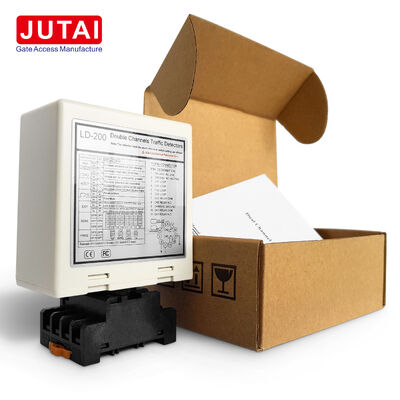

LD-200 Dual Channel Inductive Loop Detector cho Cổng Chắn Xe, Phát Hiện Hướng và Sự Hiện Diện Của Xe

JUTAI LD-200 / LD-202 là một bộ dò vòng từ cảm ứng kép cho xe được thiết kế cho cổng chắn xe, kiểm soát lối vào và lối ra xe, hệ thống kiểm soát truy cập và các ứng dụng quản lý giao thông.

Không giống như bộ dò kênh đơn, thiết kế kênh kép có thể kết nối hai vòng từ độc lập, CH1 và CH2, cho phép một bộ dò giám sát hai vùng phát hiện xe. Cấu hình hai vòng cũng hỗ trợ phát hiện hướng xe, làm cho bộ dò đặc biệt phù hợp cho lối vào, lối ra bãi đậu xe và làn xe hai chiều.

Bộ dò cung cấp đầu ra rơ-le hiện diện và xung có thể cấu hình, tám mức độ nhạy cho mỗi kênh, bốn mức tần số hoạt động có thể chọn và sáu chế độ hoạt động cho các yêu cầu kiểm soát bãi đậu xe và giao thông khác nhau.

Bộ dò cung cấp sáu chế độ hoạt động cho các yêu cầu kiểm soát khác nhau:

Cấu trúc chế độ linh hoạt này cho phép sử dụng cùng một bộ dò cho cả phát hiện hai vòng đơn giản và các ứng dụng phát hiện hướng xe nâng cao hơn.

Mỗi kênh cung cấp 8 mức độ nhạy có thể chọn:

Điều này cho phép người lắp đặt điều chỉnh CH1 và CH2 theo:

• Kích thước vòng từ
• Loại xe
• Điều kiện lắp đặt
• Độ nhạy phát hiện yêu cầu

Hướng dẫn cũng cung cấp chức năng tăng độ nhạy đặc biệt cho các ứng dụng như xe kéo, nơi việc phát hiện sự hiện diện ổn định là quan trọng.

Tần số hoạt động có thể được điều chỉnh từ khoảng 20kHz đến 100kHz bằng bốn mức tần số có thể chọn:

• Cao
• Trung bình-Cao
• Trung bình-Thấp
• Thấp

Điều chỉnh tần số hữu ích khi nhiều vòng từ được lắp đặt gần nhau vì các cài đặt tần số khác nhau có thể giúp giảm nhiễu giữa các vòng phát hiện liền kề.

Bộ dò hỗ trợ hai hành vi hiện diện xe:

Hướng dẫn khuyến nghị cấu hình số vòng dây theo tổng chu vi vòng từ:

Đối với lắp đặt phát hiện hướng hai vòng từ điển hình, hướng dẫn minh họa CH1 và CH2 là hai vòng từ riêng biệt đặt dọc theo đường di chuyển của xe, với khoảng cách khoảng 1m giữa hai vòng phát hiện.

So với bộ dò xe kênh đơn, LD-200 / LD-202 cung cấp một số ưu điểm quan trọng:

• Một bộ dò hỗ trợ hai vòng từ cảm ứng
• Hỗ trợ phát hiện hướng xe
• CH1 và CH2 cũng có thể hoạt động độc lập
• 8 mức độ nhạy cho mỗi kênh
• 6 chế độ hoạt động có thể cấu hình
• Tùy chọn đầu ra hiện diện và xung
• Điều chỉnh tần số 20 -100kHz
• Chế độ tự động đặt lại và hiện diện vĩnh viễn
• Phù hợp cho kiểm soát xe vào và ra

Đối với các nhà tích hợp hệ thống bãi đậu xe, điều này làm cho bộ dò kênh kép đặc biệt hữu ích khi yêu cầu hai vòng từ, nhận dạng hướng xe hoặc logic điều khiển cổng chắn linh hoạt hơn.

• Đèn LED Nguồn (ĐỎ): Sáng để báo hiệu "Bật nguồn"
• Đèn LED Phát hiện CH1:
  • Sáng liên tục: Phát hiện xe
  • Nhấp nháy chậm: Ngắn mạch vòng từ hoặc số vòng dây không đủ
  • Nhấp nháy nhanh: Hở mạch vòng từ hoặc số vòng dây quá nhiều
• Đèn LED Phát hiện CH2:
  • Sáng liên tục: Phát hiện xe
  • Nhấp nháy chậm: Ngắn mạch vòng từ hoặc số vòng dây không đủ
  • Nhấp nháy nhanh: Hở mạch vòng từ hoặc số vòng dây quá nhiều

Việc điều chỉnh độ nhạy và tần số được thực hiện thông qua cài đặt công tắc DIP 7 và 10:

• 8 cài đặt độ nhạy khác nhau có sẵn thông qua cấu hình công tắc DIP
• Các công tắc DIP 6, 7 và 8 điều khiển độ nhạy CH1 (từ 0.8 đến 0.015)
• Các công tắc DIP 3, 4 và 5 điều khiển độ nhạy CH2 (từ 0.8 đến 0.015)

Công tắc 1 (S1) - Chọn chức năng vòng từ kênh 1:

• DIP 1 & DIP 2: Tăng độ nhạy đặc biệt cho cả xe kéo (Cả hai kênh)
• D3, D4, D5 và Công tắc 2 D1, D2: Chức năng đặc biệt (Chế độ 1, 2, 3 Phát hiện hướng. Chế độ 4, 5, 6 Chế độ bình thường)
• D6 & D7 & D8 và Công tắc 2 D3 & D4 & D5: Chọn độ nhạy CH1 và CH2 (Tám cấp)
• D9 & D10 và Công tắc 2 D6, D7: Chọn tần số (20 K đến 100 KHz)

• Kích thước cắt cuộn dây nên là hình chữ nhật: chiều dài 1,0 đến 2,0 mét, chiều rộng 0,8 đến 1,2 mét
• Tránh các góc vuông càng nhiều càng tốt
• Sử dụng dây dẫn từ cho cuộn cảm, tổng chiều dài lên đến 500 mét
• Giữ phích cắm và ổ cắm sản phẩm ở vị trí thẳng đứng trong quá trình lắp đặt

Dòng bộ dò vòng từ kép JUTAI LD200/202, được trang bị chức năng nhận dạng hướng, lý tưởng cho các tình huống vào và ra kênh đơn khi được tích hợp với:

• Bộ điều khiển một cửa JUTAI (Mẫu: AC-11)
• Cổng chắn JUTAI (Mẫu: BR-110)
• Đầu đọc RFID tầm xa JUTAI (Mẫu: PUHF-9)
• Cuộn dây vòng từ chịu nhiệt độ cao (Mẫu: JTHT-11)

Bộ dò vòng từ kép JUTAI LD-200/202 cũng có thể hoạt động như hai bộ dò vòng từ kênh đơn độc lập, phù hợp cho các bãi đậu xe một vào một ra tiêu chuẩn.

Cấu hình này mang lại lợi ích tiết kiệm chi phí bằng cách giảm chi phí phần cứng liên quan đến việc sử dụng các bộ dò riêng biệt cho mỗi chức năng.
