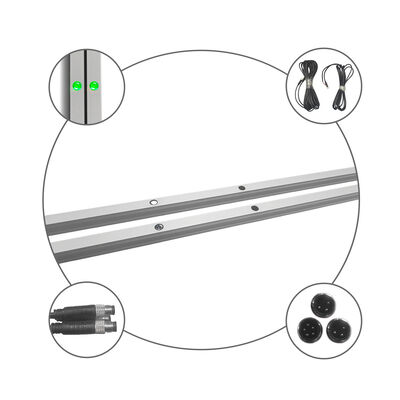

CG15-8L12 Rèm an toàn cửa công nghiệp với phạm vi phát hiện 12m, lưới hồng ngoại 8 chùm và bảo vệ IP67

JUTAI CG15-8L12 là rèm chắn an toàn quang điện cổng kho nhỏ gọn, được thiết kế cho cửa công nghiệp tốc độ cao, cửa gara, cửa kho lạnh, cửa trượt, cửa cuốn và cửa khoang tải.

Nó sử dụng hệ thống phát hiện hồng ngoại 8 chùm kết hợp với công nghệ phát hiện chéo để tạo thành một lưới bảo vệ rộng hơn trên lối vào. Khi một phương tiện, xe nâng, người đi bộ hoặc vật cản khác làm gián đoạn lưới hồng ngoại, bộ thu sẽ ngay lập tức thay đổi trạng thái đầu ra rơ-le và gửi tín hiệu an toàn đến bộ điều khiển cửa.

CG15-8L12 đặc biệt phù hợp với các dự án yêu cầu cảm biến an toàn kiểu Grid Mini nhỏ gọn. Nó cung cấp một giải pháp thay thế cho các nhà sản xuất cổng kho và các nhà tích hợp hệ thống đang tìm kiếm cảm biến bảo vệ cửa có cấu hình mỏng, tầm xa và chống chịu thời tiết.

Không giống như hệ thống tế bào quang điện chùm song song cơ bản, CG15-8L12 kết hợp các chùm hồng ngoại ngang và chéo để tạo ra một lưới phát hiện bảo vệ dày đặc hơn.

Thiết kế này giúp giảm các vùng mù giữa các điểm quang học riêng lẻ và cải thiện khả năng nhận dạng vật cản trên toàn bộ lối vào cổng kho.

Bộ phát và bộ thu hỗ trợ khoảng cách phát hiện tối đa lên đến 12 mét, làm cho cảm biến phù hợp với các cổng kho rộng, lối vào kho và các lối vào khoang tải lớn.

Vỏ nhôm mỏng có thể được lắp đặt bên trong ray cửa hoặc bên ngoài trên khung cửa. Cấu trúc nhỏ gọn của nó phù hợp với các ứng dụng có không gian lắp đặt hạn chế.

Cảm biến hỗ trợ hai chế độ hoạt động:

Chế độ Bình thường: Bất kỳ chùm tia hồng ngoại nào bị gián đoạn sẽ ngay lập tức thay đổi đầu ra an toàn.

Chế độ Ẩn: Các vật cản cố định do ray cửa hoặc cấu trúc cửa gây ra có thể được ẩn trong quá trình thiết lập, cho phép khu vực phát hiện còn lại tiếp tục hoạt động bình thường.

Chức năng này đặc biệt hữu ích khi rèm chắn được lắp đặt bên trong ray dẫn hướng cổng kho.

Vỏ đạt tiêu chuẩn IP67 giúp bảo vệ các bộ phận quang học và điện tử bên trong khỏi bụi, độ ẩm và nước.

Nó phù hợp với cổng kho, kho ẩm, lối vào kho lạnh và các ứng dụng truy cập ngoài trời.

Cấu hình hợp kim nhôm mỏng cung cấp độ bền cơ học, chống ăn mòn và ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.

Bộ thu cung cấp các tiếp điểm rơ-le NO, NC và COM, cho phép kết nối dễ dàng với:

• Bộ điều khiển cửa công nghiệp tốc độ cao
• Bộ điều khiển cửa gara
• Bộ điều khiển cửa cuốn
• Hệ thống PLC
• Thiết bị kiểm soát truy cập
• Mạch rơ-le an toàn

Rèm chắn an toàn quang điện bao gồm một bộ phát hồng ngoại và một bộ thu được lắp đặt ở hai bên đối diện của lối vào cửa.

Bộ phát phát ra nhiều chùm tia hồng ngoại về phía bộ thu. Công nghệ phát hiện chéo tạo ra các đường phát hiện chéo bổ sung giữa các điểm quang học, tạo thành một khu vực bảo vệ kiểu lưới.

Khi tất cả các chùm tia được nhận đúng cách, rơ-le sẽ ở trạng thái hoạt động bình thường.

Khi xe nâng, phương tiện, người đi bộ hoặc vật thể làm gián đoạn lưới phát hiện, bộ thu sẽ thay đổi đầu ra rơ-le và gửi tín hiệu đến bộ điều khiển cổng kho. Sau đó, bộ điều khiển có thể dừng, mở lại hoặc ngăn cửa đóng, tùy thuộc vào logic cửa được lập trình.

Trong Chế độ Bình thường, sự gián đoạn của bất kỳ chùm tia hồng ngoại đang hoạt động nào sẽ tạo ra tín hiệu đầu ra.

Chế độ này được khuyến nghị cho việc lắp đặt khung cửa bên ngoài và các ứng dụng mà toàn bộ khu vực cảm biến phải hoạt động.

Các ứng dụng điển hình bao gồm:

• Cửa PVC tốc độ cao
• Cửa gara
• Cửa trượt trên cao
• Cửa cuốn
• Lối vào kho
• Cửa khoang tải

Chế độ Ẩn được thiết kế cho: Khi rèm chắn được lắp đặt bên trong ray dẫn hướng cửa, tình huống thân cửa hạ xuống và chặn tia hồng ngoại từ trên xuống dưới được coi là chế độ bình thường và không kích hoạt rơ-le; Khi một vật thể chặn bức xạ hồng ngoại khác với vật thể bị chặn bởi cửa, chức năng chống va đập an toàn sẽ được kích hoạt để mở cửa

Phát hiện xe nâng, phương tiện, người đi bộ và hàng hóa trước hoặc trong khi cửa đóng, giúp bộ điều khiển cửa dừng hoặc mở lại cửa.

Cung cấp khả năng phát hiện an toàn lối vào bổ sung cho các hệ thống cửa gara dân dụng, thương mại và dưới lòng đất.

Vỏ nhôm IP67 phù hợp với môi trường ẩm ướt, lạnh và dễ ngưng tụ thường thấy xung quanh các kho lạnh.

Cung cấp lưới phát hiện hồng ngoại bảo vệ xung quanh các khu vực xếp dỡ logistics và lối vào khoang tải.

Có thể được lắp đặt dọc theo khung cửa hoặc ray dẫn hướng để giám sát khu vực đóng của cửa trượt trên cao.

Cung cấp khả năng nhận dạng vật cản cho các hệ thống cửa cuốn công nghiệp và thương mại.

• Cảm biến cổng kho kiểu Grid Mini nhỏ gọn
• Lưới hồng ngoại phát hiện chéo 8 chùm
• Phát hiện tầm xa lên đến 12m
• Cấu hình nhôm mỏng 1500mm
• Chế độ hoạt động Bình thường và Ẩn
• Phù hợp với lắp đặt ray bên trong hoặc khung bên ngoài
• Cấu trúc chống bụi và chống nước IP67
• Đầu ra rơ-le NO, NC và COM
• Phản hồi phát hiện nhanh 30ms
• Phù hợp với phát hiện phương tiện, xe nâng và người đi bộ
• Tích hợp dễ dàng với bộ điều khiển cổng kho
• Tùy chỉnh OEM và ODM có sẵn

CG15-8L12 được thiết kế cho các dự án cổng kho thường sử dụng cảm biến rèm chắn an toàn quang điện kiểu lưới nhỏ gọn hoặc mini.

Cấu hình mỏng, phát hiện chùm phát hiện chéo, chức năng ẩn và đầu ra rơ-le làm cho nó phù hợp với các dự án thay thế, sản xuất cửa mới và các hệ thống an toàn cổng kho tùy chỉnh.

Khả năng tương thích với bộ điều khiển hiện có, định nghĩa cáp, logic đầu ra và kích thước lắp đặt nên được xác nhận trước khi thay thế một thương hiệu hoặc mẫu khác.

Lắp đặt bộ phát và bộ thu theo chiều dọc ở hai bên đối diện của lối vào cửa.

Đảm bảo rằng:

• Cả hai cấu hình được lắp đặt ở cùng một độ cao.
• Các bề mặt quang học đối diện nhau.
• Các cấu hình song song và không bị xoắn.
• Bề mặt lắp đặt cứng và chống rung.
• Cáp nguồn và tín hiệu được tách biệt khỏi cáp động cơ và biến tần.
• Logic đầu ra rơ-le được xác nhận trước khi kết nối với bộ điều khiển cửa.
• Chế độ Ẩn chỉ được cấu hình sau khi cảm biến được căn chỉnh chính xác.
• Toàn bộ khu vực phát hiện được kiểm tra trước khi đưa cửa vào sử dụng.

• 1 x Bộ phát hồng ngoại
• 1 x Bộ thu hồng ngoại
• Cáp kết nối
• Phụ kiện lắp đặt
• Hướng dẫn lắp đặt
