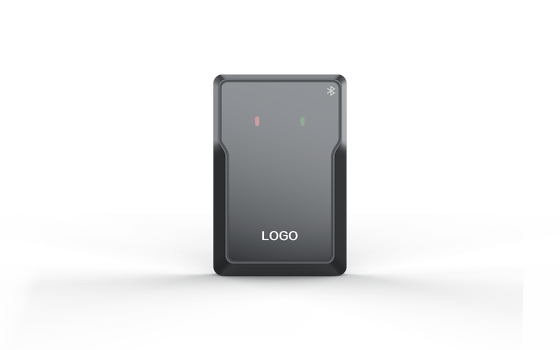

RD79-6M 79GHz Barrier Gate Radar Sensor để chống nghiền và phát hiện kích hoạt IP66 Bluetooth RS485

RD79-6M là cảm biến radar sóng milimet 79GHz được thiết kế cho cổng chắn đỗ xe, quản lý lối vào và lối ra, bãi đỗ xe, tầng hầm và hệ thống kiểm soát ra vào phương tiện. Nó có thể được sử dụng cho cả chức năngchống va đậpvàphát hiện kích hoạt, giúp cổng chắn phát hiện phương tiện hoặc người đi bộ trong vùng cánh tay chắn và điều khiển hành động nâng hoặc hạ một cách an toàn hơn.

So với các bộ dò vòng từ hoặc cảm biến hồng ngoại truyền thống, RD79-6M sử dụng công nghệ radar LFM-CW 79GHz với cấu trúc ăng-ten 2T4R. Nó cung cấp độ phân giải khoảng cách cao, phát hiện mục tiêu chính xác và hoạt động ổn định trong môi trường đỗ xe ngoài trời hoặc phức tạp. Radar có thể giúp giảm thiểu việc kích hoạt sai và cải thiện độ an toàn của cổng chắn, đặc biệt ở những nơi có lưu lượng xe cộ thường xuyên và không gian lắp đặt hạn chế.

Radar hỗ trợ nhiều loại cánh tay chắn, bao gồm cánh tay thẳng, cánh tay gấp, cánh tay rào chắn và cánh tay quảng cáo. Nó cũng hỗ trợ các chế độ phát hiện khác nhau, bao gồm chế độ chống va đập, chế độ kích hoạt và chế độ kích hoạt lắp nghiêng. Với cấu hình ứng dụng Bluetooth và giao tiếp RS485, người lắp đặt có thể điều chỉnh các tham số thuận tiện hơn trong quá trình vận hành dự án. Tài liệu PDF cho thấy radar có thể được cấu hình thông qua ứng dụng GL Control, bao gồm chế độ thiết bị, loại cánh tay chắn, hướng cánh tay, loại mục tiêu phát hiện, khoảng cách phát hiện, học nền, lưu cấu hình và các chức năng khởi động lại.

• Một thiết bị cho chức năng chống va đập và phát hiện kích hoạt - RD79-6M tích hợp chức năng chống va đập và phát hiện kích hoạt vào một cảm biến radar duy nhất. Nó có thể giúp bảo vệ phương tiện và người đi bộ dưới cánh tay chắn, đồng thời cung cấp chức năng phát hiện kích hoạt phương tiện để điều khiển cổng chắn.
• Công nghệ radar chính xác cao 79GHz - Radar hoạt động ở tần số 79-81GHz và sử dụng công nghệ phát hiện sóng milimet để cải thiện độ phân giải góc và độ chính xác đo lường. Độ phân giải khoảng cách 4cm giúp phát hiện mục tiêu chính xác hơn xung quanh cánh tay chắn.
• Hỗ trợ phân tách người và phương tiện - Radar hỗ trợ lựa chọn loại mục tiêu, bao gồm chỉ phát hiện phương tiện và phát hiện cả người đi bộ và phương tiện. Điều này làm cho nó phù hợp với các dự án đỗ xe có yêu cầu khác nhau về an toàn và quản lý giao thông.
• Tương thích với nhiều loại cánh tay chắn - RD79-6M hỗ trợ các ứng dụng cổng chắn cánh tay thẳng, cánh tay gấp, cánh tay rào chắn và cánh tay quảng cáo. Người lắp đặt có thể chọn loại cánh tay chắn trong ứng dụng theo điều kiện thực tế tại công trường.
• Gỡ lỗi bằng ứng dụng Bluetooth - Radar có thể được cấu hình thông qua ứng dụng GL Control. Người lắp đặt có thể tìm kiếm thiết bị RD79-6M, kết nối qua Bluetooth, nhập mật khẩu, đọc cấu hình, điều chỉnh tham số, thực hiện học nền, lưu cấu hình và khởi động lại radar.
• Phạm vi phát hiện có thể điều chỉnh - Ứng dụng cho phép người dùng điều chỉnh khoảng cách bên trái, khoảng cách bên phải, khoảng cách phát hiện xa và khoảng cách không phát hiện gần theo kịch bản cổng chắn thực tế. Điều này giúp cải thiện cấu hình vùng chống va đập và giảm thiểu việc phát hiện sai.
• Giao tiếp RS485 và đầu ra Relay - Sơ đồ đấu dây hiển thị đầu vào nguồn DC, giao tiếp RS485 A/B, đầu ra COM và NO. Điều này làm cho radar phù hợp với bộ điều khiển cổng chắn và hệ thống kiểm soát ra vào bãi đỗ xe.
• Bảo vệ ngoài trời IP66 - Radar có xếp hạng bảo vệ IP66, vỏ bằng nhựa PC và hợp kim nhôm, cùng dải nhiệt độ hoạt động từ -40℃ đến +80℃, làm cho nó phù hợp với các bãi đỗ xe ngoài trời, tầng hầm và môi trường thời tiết khắc nghiệt.

• Cổng chắn đỗ xe
• Lối vào và lối ra bãi đỗ xe
• Kiểm soát ra vào tầng hầm
• Cổng đỗ xe khu dân cư
• Hệ thống đỗ xe tòa nhà thương mại
• Quản lý lối vào phương tiện
• Cổng chắn cánh tay thẳng
• Cổng chắn cánh tay gấp
• Cổng chắn cánh tay rào chắn
• Cổng chắn cánh tay quảng cáo
• Chức năng chống va đập cho cổng chắn
• Phát hiện kích hoạt phương tiện

Radar được lắp đặt ở phía tủ cổng chắn. Theo hướng dẫn lắp đặt tham khảo, lỗ mở là Φ17mm, khoảng cách ngang với tủ chắn khoảng 23-33cm và khoảng cách lỗ cố định với mặt đất thay đổi tùy theo kích thước cổng chắn. Hướng dẫn cũng hiển thị kích thước sản phẩm là 73.5 × 110.9 × 32.8mm.

• Lắp đặt radar ở phía tủ cổng chắn hướng về khu vực cánh tay chắn.
• Giữ cho vùng phát hiện của radar thẳng hàng với vùng bảo vệ của cánh tay chắn.
• Đặt loại cánh tay chắn và hướng chính xác trong ứng dụng.
• Thực hiện học nền sau khi lắp đặt và điều chỉnh tham số.
• Giữ người và phương tiện tránh xa vùng phát hiện trong quá trình học nền.
• Lưu cấu hình sau khi hoàn tất tất cả các cài đặt tham số.
