Bộ cảm biến rèm cửa công nghiệp Mini Grid Light cho bảo vệ an toàn chống chèn với phản ứng nhanh 23ms và đầu ra relé

Cảm biến rèm ánh sáng an toàn chéo CG15-8L12

CG15-8L12 là cảm biến rèm sáng an toàn công nghiệp IP67 được thiết kế cho cửa tốc độ cao, cửa công nghiệp, cửa gara, cửa kho lạnh, cửa phân đoạn và hệ thống cửa tự động. Nó sử dụng 8 chùm tia hồng ngoại để tạo ra vùng phát hiện an toàn đáng tin cậy, giúp ngăn ngừa tình trạng kẹp, va chạm và đóng cửa vô tình.

Model này hỗ trợ bảo vệ chống chặn chéo, khiến nó phù hợp cho các ứng dụng cửa công nghiệp nơi cấu trúc cửa cố định phía dưới hoặc các điều kiện lắp đặt đặc biệt có thể ảnh hưởng đến khả năng phát hiện thông thường. Khi có vật thể đi vào khu vực bảo vệ, bộ thu sẽ phát tín hiệu rơle qua các đầu cực NO, NC và COM, cho phép bộ điều khiển cửa dừng hoặc đảo chiều cửa kịp thời.

Sản phẩm có vỏ nhôm mỏng, khoảng cách phát hiện trong nhà/ngoài trời 12m, tốc độ phản hồi nhanh 23ms và khả năng chống nước IP67. Nó phù hợp với các môi trường công nghiệp đòi hỏi khắt khe như nhà kho, nhà máy, kênh hậu cần, phòng bảo quản lạnh và khu vực bốc hàng.

Các tính năng chính

• 8 chùm tia hồng ngoại để bảo vệ an toàn cửa đáng tin cậy
• Khoảng cách phát hiện 12m cho các ứng dụng trong nhà và ngoài trời
• Phản hồi nhanh 23ms cho hệ thống cửa tốc độ cao

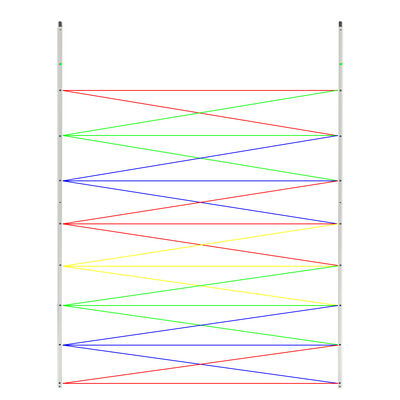

• Chức năng chặn chéo cho các kết cấu cửa công nghiệp đặc biệt
• Đầu ra rơle NO, NC và COM để kết nối bộ điều khiển dễ dàng
• Bảo vệ chống nước và chống bụi IP67
• Vỏ hợp kim nhôm với thiết kế mỏng nhỏ gọn
• Chiều cao bảo vệ 1225mm và chiều dài sản phẩm 1480mm
• Thích hợp cho cửa tốc độ cao, cửa công nghiệp, cửa gara và cửa kho lạnh
• Dễ dàng cài đặt với bộ phát, bộ thu và cáp đồng bộ

Thông số kỹ thuật

Ứng dụng

CG15-8L12 phù hợp với:

• Cửa tốc độ cao
• Cửa công nghiệp
• Cửa gara
• Cửa kho lạnh
• Cửa cắt
• Cửa cuốn
• Cửa ra vào kho
• Cửa kênh hậu cần
• Hệ thống an toàn cửa tự động

Nguyên tắc làm việc

Hệ thống bao gồm một bộ phát và một bộ thu được lắp đặt ở hai bên cửa mở. Máy phát gửi chùm tia hồng ngoại đến máy thu để tạo thành vùng phát hiện được bảo vệ. Khi người, phương tiện, pallet hoặc chướng ngại vật khác chặn dầm, bộ thu sẽ thay đổi trạng thái đầu ra rơle và gửi tín hiệu an toàn đến bộ điều khiển cửa.

Điều này giúp cửa dừng, mở lại hoặc đảo chiều trước khi tiếp xúc, nâng cao độ an toàn trong quá trình thao tác đóng cửa.
