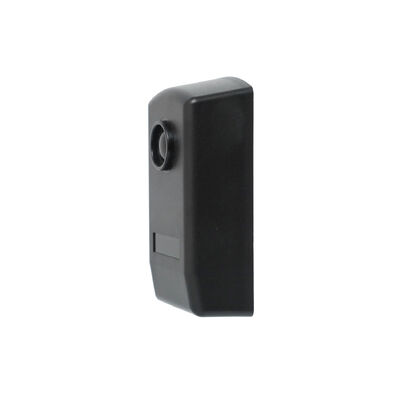

Cảm biến chùm tia hồng ngoại IP55 cho an ninh ngoài trời và tự động hóa

Tổng quan sản phẩm

Các tính năng và lợi thế chính

1. IP55 chống thời tiết & thiết kế bền

• Bảo vệ IP55: Có hiệu quả ngăn chặn bụi xâm nhập và chống lại các luồng nước áp suất thấp (từ bất kỳ hướng nào), cho phép lắp đặt trực tiếp ngoài trời mà không cần bao bọc bổ sung.
• Kháng tia cực tím và ăn mòn: Vỏ cao su, chống tia cực tím ngăn ngừa sự suy giảm do ánh sáng mặt trời và thời tiết khắc nghiệt, kéo dài tuổi thọ trong môi trường ngoài trời.
• Chuyển đổi nhiệt độ rộng: Hoạt động ổn định từ -10 °C đến +60 °C, thích nghi với hầu hết các khí hậu (từ mùa đông lạnh đến mùa hè nóng).

2. Khám phá từ xa đáng tin cậy

• Khoảng cách phát hiện 20m: Cung cấp một chùm tia ổn định, tập trung cho các lỗ rộng (ví dụ: cổng công nghiệp, rào cản đậu xe) và hàng rào an ninh chu vi.
• Hiệu suất chống nhiễu: Thiết kế chùm tia hồng ngoại tối ưu hóa giảm thiểu các kích hoạt sai từ ánh sáng xung quanh, mưa hoặc bụi, đảm bảo phát hiện chính xác.
• Phản hồi trạng thái trực giác: RX có một chỉ báo LED màu đỏ tắt trong quá trình hoạt động bình thường (đường chiếu không bị cản trở) và bật khi đường chiếu bị gián đoạn để sắp xếp nhanh chóng và kiểm tra tình trạng thời gian thực.

3. Sự tích hợp linh hoạt & cài đặt dễ dàng

• Khả năng tương thích năng lượng chung: Hoạt động với nguồn điện 12-24V AC / DC (không phân cực), tích hợp liền mạch với các bộ điều khiển cửa thông thường, PLC và hệ thống báo động.
• Sản lượng Relay đa năng: SPDT (Single Pole Double Throw) với COM (Common, terminal 4), NC (Normally Closed, terminal 5), và NO (Normally Open, terminal 6) để tương thích phổ quát.
• Tùy chọn gắn kép: Hỗ trợ gắn tường (3 lỗ khoan 5mm với neo vít) và gắn bề mặt kim loại (3 vít tự kẹp 3mm), thích nghi với các kịch bản lắp đặt ngoài trời khác nhau.
• Đường dây đơn giản: Nhãn hiệu đầu cuối rõ ràng (TX: 1-2 cho công suất; RX: 1-3 cho công suất, 4-6 cho đầu ra tiếp xúc) làm giảm các lỗi cài đặt.

4. Hiệu suất tập trung vào an toàn và công nghiệp

• Ngăn chặn bẫy: đáp ứng các yêu cầu an toàn cho cửa, cổng và rào cản tự động, ngăn ngừa va chạm hoặc mắc kẹt người / vật thể.
• Các thông số kỹ thuật điện chắc chắn: Điện hoạt động TX tối đa ≤25mA, điện hoạt động RX tối đa ≤35mA, và tiếp xúc rơle tối đa 500mA @ 48V AC/DC thích hợp cho tải tự động hóa công nghiệp.

Thông số kỹ thuật

Các ứng dụng điển hình

• Đường ngoài & Tự động nhà để xe: Cổng công nghiệp, rào cản đỗ xe và cửa garage: phát hiện các phương tiện/rào cản để tránh va chạm khi đóng.
• An ninh đường viền: Rào chắn hồng ngoại vô hình cho ranh giới tài sản, tường nhà máy hoặc hàng rào nhà ở kích hoạt báo động xâm nhập khi chùm tia bị vi phạm.
• An toàn cửa tự động: Cửa trượt ngoài trời, cửa lắc hoặc cửa cuộn tốc độ cao trong các trung tâm mua sắm, bệnh viện hoặc cơ sở công nghiệp
• An toàn máy móc công nghiệp: Thiết bị xử lý vật liệu ngoài trời, hệ thống vận chuyển hoặc máy móc xây dựng hoạt động như một khóa an toàn để phát hiện sự hiện diện.
• Không gian thương mại và công cộng: bãi đậu xe, ga tàu và lối vào tòa nhà văn phòng đảm bảo hoạt động an toàn của các hệ thống truy cập tự động.

Hướng dẫn cài đặt và dây điện

1. Chuẩn bị gắn: Chọn một vị trí có tầm nhìn rõ ràng giữa TX và RX. Đối với tường, khoan lỗ 3x 5mm và lắp đặt neo vít; cho bề mặt kim loại, khoan lỗ 3x 3mm cho các ốc vít tự bóp.
2. Kết nối dây:
   • Kết nối nguồn 12-24V AC / DC đến đầu cuối TX 1 & 2.
   • Kết nối nguồn điện đến các đầu cuối RX 1, 2 hoặc 3 (đối với điện áp).
   • Sợi RX đầu cuối 4 (COM), 5 (NC), 6 (NO) để bộ điều khiển của bạn, PLC, hoặc hệ thống báo động.


3. Sự liên kết: Điều chỉnh vị trí TX và RX cho đến khi đèn LED màu đỏ của RX tắt (cho thấy kết nối chùm ổn định).
4. Thiết lập cuối cùng: Đảm bảo các tấm phía trước bằng các ốc vít được cung cấp. Kiểm tra bằng cách ngắt chùm chùm Ước tính đèn LED RX bật và relé kích hoạt chính xác.

Tại sao chọn JUTAI IR-20M Infrared Beam Sensor?

• IP55 Độ tin cậy ngoài trời: Được xây dựng để chịu được bụi, mưa và nhiệt độ cực đoan Ưu điểm cho môi trường ngoài trời không được bảo vệ.
• Độ bền công nghiệp: Các thành phần chất lượng cao và vỏ chắc chắn đảm bảo hiệu suất lâu dài với bảo trì tối thiểu.
• Khả năng tương thích chung: Điện vào năng lượng linh hoạt và đầu ra rơle tích hợp liền mạch với các hệ thống bảo mật và tự động hóa hiện có.
• Thiết lập thân thiện với người dùng: Nhãn hiệu rõ ràng, các tùy chọn gắn kép và phản hồi LED trực quan làm giảm thời gian thiết lập và lỗi.
• Đảm bảo thương hiệu đáng tin cậy: Được phát triển bởi Shenzhen JUTAI Comm Co., Ltd., một nhà cung cấp chuyên nghiệp các thành phần bảo mật và tự động hóa.
