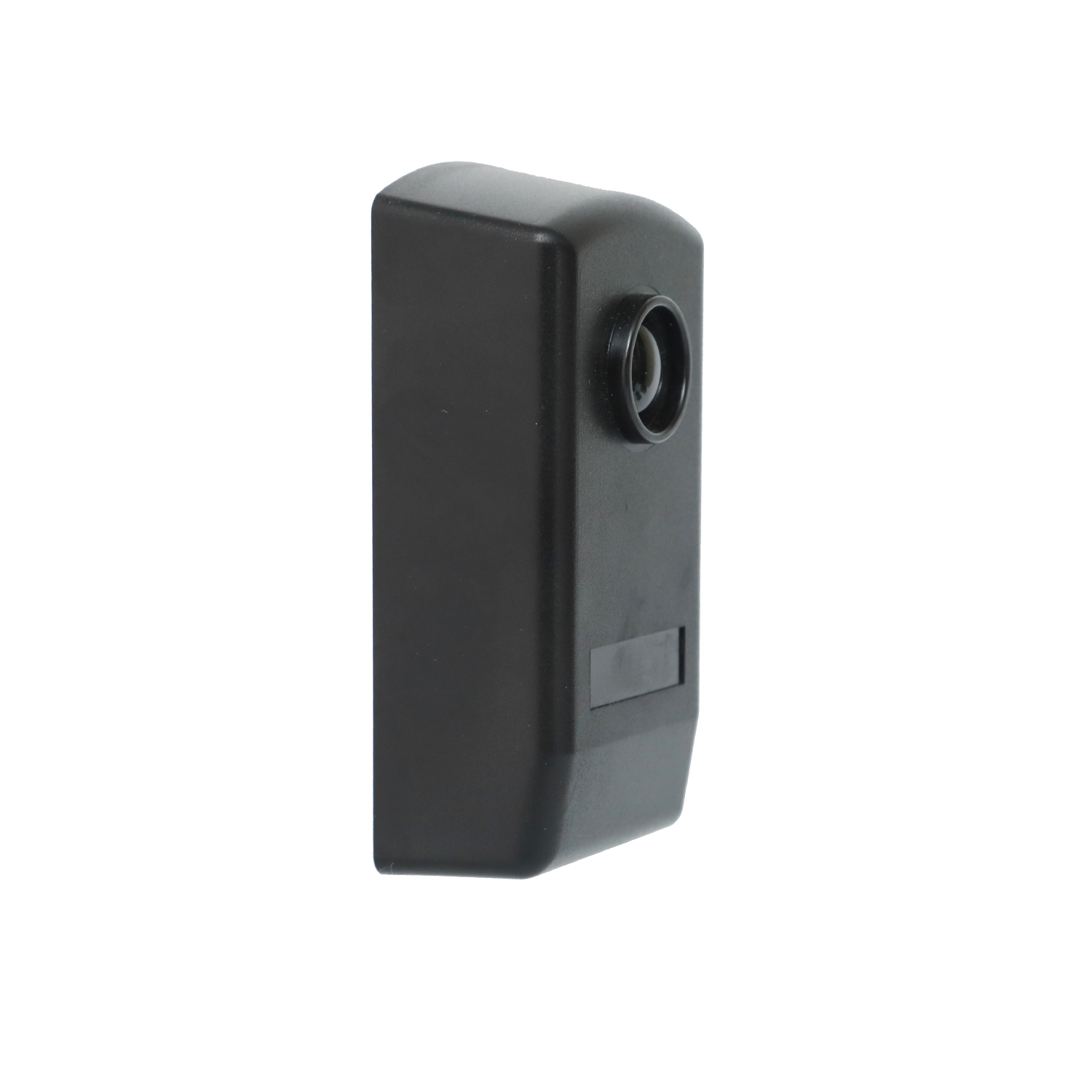

Photocell hồng ngoại ngoài trời IR-20 để phát hiện an toàn cửa & cửa

Cảm biến hồng ngoại JUTAI IR-20 Series (còn gọi là Cảm biến IR, Cảm biến chùm tia, hoặc Cảm biến hồng ngoại) là giải pháp phát hiện chùm tia xuyên chuyên nghiệp, được thiết kế cho các tình huống quan trọng về an toàn và tự động hóa. Bao gồm bộ phát (TX) và bộ thu (RX) được ghép nối, nó tạo ra một chùm tia hồng ngoại vô hình, chính xác để phát hiện vật cản, ngăn ngừa kẹt và tăng cường an ninh. Với phạm vi phát hiện 20 mét, độ bền cấp công nghiệp và tích hợp linh hoạt, đây là lựa chọn đáng tin cậy cho cửa tự động, cổng công nghiệp, cửa gara và hệ thống an ninh chu vi trên toàn thế giới.

Hoạt động dựa trên nguyên lý chùm tia xuyên đơn giản nhưng đáng tin cậy, dòng IR-20 hoạt động bằng cách phát ra một chùm tia hồng ngoại tập trung từ TX đến RX. Khi bất kỳ vật thể nào (người, phương tiện hoặc vật cản) làm gián đoạn chùm tia, rơ-le bên trong RX sẽ kích hoạt ngay lập tức — gửi tín hiệu đến hệ thống điều khiển của bạn để dừng đóng cửa, kích hoạt báo động hoặc tạm dừng máy móc.

Được chế tạo bằng nhựa kỹ thuật chống tia UV và vỏ bọc cao su, cặp cảm biến có khả năng chống chịu các điều kiện ngoài trời khắc nghiệt, bụi bẩn và biến động nhiệt độ. Nó được chế tạo để hoạt động liên tục trong môi trường có lưu lượng truy cập cao hoặc an toàn quan trọng, nơi độ tin cậy là không thể thương lượng.

• Tiêu chuẩn bảo vệ IP55: Chống bụi xâm nhập và tia nước hiệu quả, cho phép lắp đặt ngoài trời trực tiếp mà không cần che chắn thêm.
• Khả năng tương thích điện áp rộng: Hoạt động trên dải điện áp 12-24V AC/DC (không phân cực), tích hợp liền mạch với các nguồn điện phổ biến cho cửa, cổng và hệ thống tự động hóa.
• Thích ứng nhiệt độ khắc nghiệt: Hoạt động ổn định từ -10°C đến +60°C, thích ứng với hầu hết các khí hậu và điều kiện làm việc trong nhà/ngoài trời.

• Phát hiện tầm xa 20 mét: Cung cấp chùm tia ổn định, tập trung cho các lối đi tiêu chuẩn và rộng (ví dụ: cổng công nghiệp, cửa trượt lớn).
• Chống nhiễu môi trường: Thiết kế chùm tia hồng ngoại được tối ưu hóa giảm thiểu kích hoạt sai do ánh sáng xung quanh, mưa hoặc bụi, đảm bảo phát hiện chính xác.
• Chỉ báo trạng thái trực quan: RX có đèn LED đỏ (tắt khi hoạt động bình thường, bật khi chùm tia bị chặn) để căn chỉnh nhanh và kiểm tra trạng thái thời gian thực.

• Đầu ra rơ-le đa năng: Rơ-le SPDT (Single Pole Double Throw) với các đầu nối COM (Chung), NC (Thường đóng) và NO (Thường mở), tương thích với bất kỳ bộ điều khiển cửa, PLC hoặc hệ thống báo động nào.
• Tùy chọn lắp đặt kép: Hỗ trợ lắp tường (3 lỗ khoan 5mm) và lắp bề mặt kim loại (3 vít tự khai thác 3mm), thích ứng với các kịch bản lắp đặt đa dạng.
• Căn chỉnh đơn giản hóa: Thiết kế nhỏ gọn và phản hồi trực quan rõ ràng giúp việc căn chỉnh trở nên đơn giản — không yêu cầu kỹ năng kỹ thuật chuyên nghiệp để thiết lập.

• Bảo vệ chống kẹt: Đáp ứng các yêu cầu an toàn cho hệ thống cửa/cổng tự động, ngăn ngừa tai nạn bằng cách dừng đóng khi phát hiện vật cản.
• Hoạt động liên tục ổn định: Các thành phần cấp công nghiệp đảm bảo độ tin cậy lâu dài trong các tình huống sử dụng tần suất cao (ví dụ: trung tâm mua sắm, xưởng công nghiệp).

• An toàn cửa tự động: Cửa trượt, cửa mở cánh và cửa cuốn tốc độ cao tại trung tâm mua sắm, bệnh viện và sân bay — ngăn ngừa kẹt người hoặc vật thể.
• Tự động hóa cổng & Gara: Cổng công nghiệp, cửa gara và thanh chắn bãi đỗ xe — phát hiện phương tiện hoặc vật cản để tránh va chạm khi đóng.
• An ninh chu vi: Hàng rào hồng ngoại vô hình cho ranh giới tài sản, cửa sổ hoặc hàng rào — kích hoạt báo động đột nhập khi chùm tia bị phá vỡ.
• Máy móc công nghiệp: Khóa an toàn hoặc phát hiện sự hiện diện cho thiết bị xử lý vật liệu, dây chuyền sản xuất tự động và hệ thống băng tải.
• Không gian thương mại & công cộng: Vận hành an toàn lối vào tự động tại các tòa nhà văn phòng, nhà ga và khu phức hợp bán lẻ.

1. Lắp TX và RX đối diện nhau, đảm bảo tầm nhìn rõ ràng (không có vật cản giữa hai thiết bị).
2. Kết nối nguồn điện (12-24V AC/DC) với các đầu cuối 1 & 2 của TX, và các đầu cuối 1, 2 hoặc 3 của RX (để thích ứng điện áp khác nhau).
3. Đấu dây các đầu cuối rơ-le của RX (4=COM, 5=NC, 6=NO) vào bộ điều khiển cửa, PLC hoặc hệ thống báo động của bạn.
4. Căn chỉnh TX và RX cho đến khi đèn LED đỏ của RX tắt (cho biết kết nối chùm tia ổn định).
5. Cố định các mặt trước bằng vít đi kèm, sau đó kiểm tra bằng cách làm gián đoạn chùm tia — xác minh đèn LED RX bật và rơ-le thay đổi trạng thái.

• Độ tin cậy công nghiệp đã được chứng minh: Được chế tạo để hoạt động liên tục trong các tình huống kiểm soát truy cập và an toàn khắt khe, giảm tần suất bảo trì.
• Khả năng tương thích toàn cầu: Đầu vào điện áp linh hoạt và đầu ra rơ-le phổ dụng thích ứng với các hệ thống tự động hóa và tiêu chuẩn nguồn điện trên toàn thế giới.
• Thiết kế thân thiện với người dùng: Lắp đặt đơn giản, căn chỉnh trực quan và tài liệu rõ ràng giúp giảm chi phí triển khai.
• Hỗ trợ thương hiệu đáng tin cậy: Được phát triển bởi Shenzhen JUTAI Comm Co., Ltd., với hỗ trợ kỹ thuật chuyên nghiệp và các thành phần bền bỉ, đảm bảo chất lượng.

Nâng cấp hệ thống an toàn và tự động hóa của bạn với khả năng phát hiện đáng tin cậy của Cảm biến hồng ngoại JUTAI IR-20. Liên hệ với chúng tôi để biết thông số kỹ thuật, giá cả và hỗ trợ kỹ thuật.
