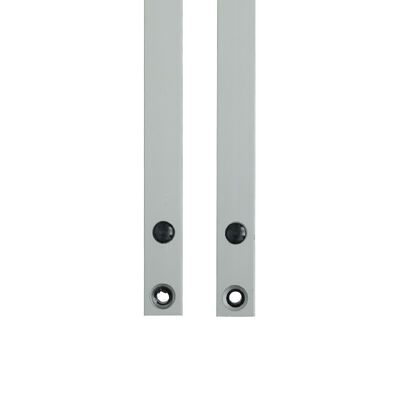

Cảm biến an toàn đa chùm cho hệ thống cửa với đầu ra NO/NC & phản ứng nhanh

Thông số kỹ thuật cơ bản (Bảng thông số chi tiết)

Ưu điểm chính (các điểm rõ ràng, được nhắm mục tiêu)

1. Khám phá toàn diện đa chùm

• Mạng lưới ánh sáng 8 chùm loại bỏ các điểm mù an toàn trên toàn bộ chiều cao mở cửa (1729mm), đảm bảo không bị bỏ lỡ phát hiện các vật thể nhỏ, bàn tay hoặc tay chân.
• Phân phối chùm ánh sáng dày đặc thích nghi với hoạt động năng động của hệ thống cửa, cung cấp bảo vệ chống chớp xung quanh.

2. Output NO/NC có thể cấu hình

• Điểm xuất NO mặc định đáp ứng các yêu cầu của hệ thống điều khiển cửa tiêu chuẩn; đầu ra NC có thể được cấu hình thông qua hoạt động đơn giản.
• Chuyển đổi chế độ đầu ra linh hoạt cho phép tích hợp liền mạch với các bảng điều khiển cửa khác nhau và các bộ chuyển tiếp an toàn, tăng khả năng tương thích.

3Phản ứng nhanh chóng cho an toàn cửa

• Ngay lập tức kích hoạt các hành động an toàn (đánh cửa / dừng cửa) khi làm gián đoạn chùm tia, phù hợp với hoạt động nhanh của cửa tốc độ cao và cửa tròn.
• Loại bỏ sự chậm trễ về an toàn trong các kịch bản cửa có lưu lượng truy cập cao, tránh hiệu quả các tai nạn chèn.

4. Hiệu suất chắc chắn và đáng tin cậy

• Bảo vệ IP67 chịu được bụi, phun nước và ngâm tạm thời, phù hợp với việc lắp đặt cửa trong nhà / ngoài trời và môi trường công nghiệp khắc nghiệt.
• Vỏ hợp kim nhôm chống ăn mòn, hao mòn cơ khí và rung động, đảm bảo sự ổn định lâu dài cho các hoạt động cửa thường xuyên.

5Chế độ tắt để ngăn chặn báo động sai

• Việc chặn kênh đầu tiên của lưới ánh sáng không kích hoạt phản ứng an toàn, thích nghi với cấu trúc khe cửa và chặn chùm tia liên tục trong quá trình đóng thông thường.
• Tránh ngắt cửa không cần thiết trong khi vẫn giữ được sự bảo vệ đầy đủ chống lại sự xâm nhập không mong muốn.

Hướng dẫn dây (Bảng tiêu chuẩn với ghi chú)

Lời cảnh báo quan trọng

• Không kết nối các đầu cuối NO/NC (các dây màu xanh lá cây/màu vàng của máy thu) với đầu cuối tích cực của nguồn cấp điện, điều này sẽ làm hỏng vĩnh viễn bộ tiếp xúc quang học.

Các bước kích hoạt chế độ NC Output & Blanking

1. Hoàn thành dây theo hướng dẫn dây và xác nhận không có lỗi kết nối.
2. Năng lượng trên cảm biến (đảm bảo nguồn cung cấp điện đáp ứng các yêu cầu DC12-24V).
3. Trong vòng 1 phút khi bật, chạm vào dây xanh của máy thu (NO đầu ra) với dây đen (GND) của nó năm lần liên tiếp.
4. Quan sát đèn đỏ của máy thu nhấp nháy nhanh chóng - điều này cho thấy kích hoạt thành công: dây vàng chuyển sang chế độ NC và chế độ Blanking được bật.

Các kịch bản ứng dụng (danh sách mục tiêu)

• Cửa nhanh công nghiệp (các nhà máy sản xuất, trung tâm logistics)
• Cửa cửa tròn (khung, cửa hàng bán lẻ, tòa nhà thương mại)
• Cửa tự động (các tòa nhà văn phòng, trung tâm mua sắm, xưởng công nghiệp)
• Cửa lưu trữ lạnh (khung lạnh, phòng đông lạnh)
• Cửa nhà để xe (các khu vực đỗ xe dân cư, thương mại)

Giải quyết sự cố (Bảng giải quyết vấn đề toàn diện)

Lưu ý về sử dụng và bảo trì

• Giữ các cáp kết nối cách xa các dây dẫn điện áp cao / dòng điện cao, máy móc cửa, và đường dẫn xe nâng để tránh nhiễu, đẩy ra ngoài hoặc hư hại.
• Thường xuyên lau ống kính phát và thu bằng một miếng vải khô, mềm để loại bỏ bụi, vết dầu hoặc ngưng tụ. Các ống kính bẩn sẽ ảnh hưởng đến độ chính xác phát hiện.
• Không uốn cong, xoắn hoặc kéo cảm biến hoặc cáp mạnh mẽ; tránh cào vỏ hợp kim nhôm hoặc ống kính hồng ngoại.
• Ngăn chặn ánh sáng mặt trời trực tiếp hoặc các nguồn ánh sáng hồng ngoại khác chiếu vào máy thu (loại bỏ các kích hoạt sai hoặc lỗi phát hiện).
• Đảm bảo cửa hoặc chướng ngại vật được sử dụng cho Chế độ trống đáp ứng yêu cầu khoảng cách chặn liên tục tối thiểu.
• Kiểm tra định kỳ chức năng chống chèn và chế độ đầu ra để đảm bảo cảm biến hoạt động bình thường với hệ thống cửa.
