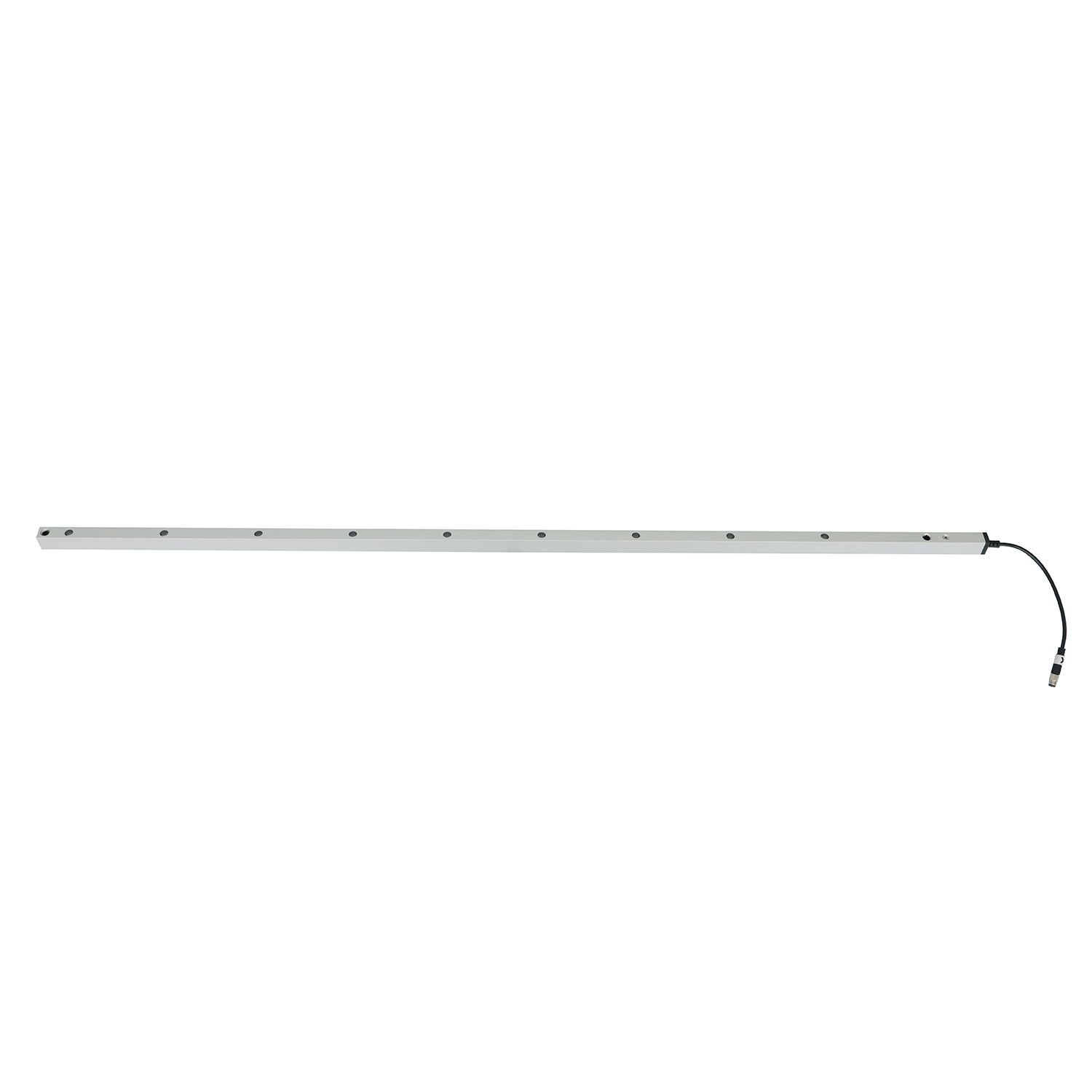

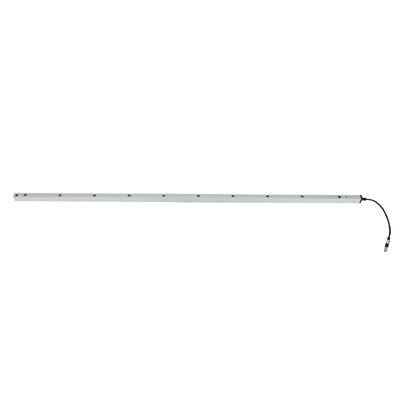

Hệ thống lưới ánh sáng an toàn cho cửa tự động với vỏ nhôm chống nước

Các thông số kỹ thuật cơ bản (Bảng tham số)

Ưu điểm chính (Các điểm rõ ràng)

1. Hỗn hợp nhôm chống nước

• Xây dựng hợp kim nhôm đảm bảo độ bền, khả năng chống ăn mòn và chống nước hiệu quả, kết hợp với xếp hạng IP67.
• Chống mưa, bụi và độ ẩm, phù hợp với cửa tự động được lắp đặt ngoài trời hoặc môi trường công nghiệp ẩm.

2. Bảo vệ cửa tự động được nhắm mục tiêu

• Mạng lưới ánh sáng 8 chùm bao phủ toàn bộ chiều cao mở cửa (1729mm), loại bỏ các điểm mù an toàn và ngăn ngừa chèn tay, chân tay hoặc vật thể.
• Phản ứng ngay lập tức với sự gián đoạn chùm tia, phù hợp với tốc độ hoạt động của cửa tự động để tránh sự chậm trễ về an toàn.

3Chế độ tắt để ngăn chặn báo động sai

• Chặn kênh đầu tiên không kích hoạt phản ứng an toàn, thích nghi với các cấu trúc khe cửa tự động.
• Tránh đảo ngược cửa không cần thiết trong quá trình đóng bình thường trong khi vẫn giữ được sự bảo vệ chống lại sự xâm nhập không mong muốn.

4. Dễ dàng cài đặt và vận hành

• Sợi dây có mã màu đơn giản hóa việc kết nối với các hệ thống điều khiển cửa tự động (thông tin chi tiết trong Hướng dẫn Sợi dây).
• Các bracket gắn có thể điều chỉnh phù hợp với các cấu trúc khung cửa khác nhau; các chỉ báo LED trực quan cho phép kiểm tra tình trạng nhanh chóng.

Hướng dẫn dây điện (Bảng tiêu chuẩn)

Lời cảnh báo quan trọng

• KHÔNG kết nối các đầu cuối NO/NC (các dây màu xanh lá cây/màu vàng của máy thu) với đầu cuối tích cực của nguồn cấp điện.

Bước kích hoạt chế độ trống

1. Hoàn thành hệ thống dây và nguồn điện.
2. Trong vòng 1 phút bật, chạm vào dây xanh của máy thu vào GND của nó năm lần.
3. Máy thu đèn đỏ nhấp nháy để xác nhận kích hoạt: dây vàng chuyển sang chế độ NC, chế độ trống được bật.

Các kịch bản ứng dụng (danh sách mục tiêu)

• Cửa tự động công nghiệp (cửa nhanh, cửa cửa tròn, cửa phần)
• Cửa tự động thương mại (trung tâm mua sắm, tòa nhà văn phòng, cửa hàng bán lẻ)
• Cửa tự động bên ngoài (cơ sở đậu xe, lối vào trung tâm logistics)
• Môi trường đặc biệt cửa tự động (bộ lạnh, xưởng ẩm)

Giải quyết sự cố (Bảng giải quyết vấn đề)

Lưu ý về sử dụng và bảo trì

• Giữ các dây cáp cách xa các dây dẫn điện cao và máy móc cửa để tránh bị hư hỏng hoặc can thiệp.
• Thường xuyên lau ống kính phát ra/nhận bằng một miếng vải khô, mềm để loại bỏ bụi, ẩm hoặc bụi bẩn.
• Đừng uốn cong, xoắn hoặc kéo dây cáp mạnh mẽ; tránh cào vỏ nhôm hoặc ống kính hồng ngoại.
• Ngăn chặn ánh sáng mặt trời trực tiếp hoặc các nguồn ánh sáng hồng ngoại chiếu vào máy thu (tránh các kích hoạt sai).
• Để lắp đặt ngoài trời, đảm bảo thiết bị được cố định vững chắc để chống lại gió và rung động.
