Bảo vệ an toàn quang điện cho cửa tốc độ cao với tùy chọn chùm 8-16

Nguồn gốc	Trung Quốc
Hàng hiệu	JUTAI
Chứng nhận	CE
Số mô hình	CL20-8L
Tài liệu	CL05-8L User Manual.pdf
Số lượng đặt hàng tối thiểu	1
Giá bán	negotiable
chi tiết đóng gói	hoạt hình
Thời gian giao hàng	5 - 8 ngày làm việc
Điều khoản thanh toán	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Khả năng cung cấp	1000 miếng mỗi tháng

Thông tin chi tiết sản phẩm

Xếp hạng IP	IP67	Chức năng	tẩy trống
Khoảng cách phát hiện	8m	Vật liệu	Hợp kim nhôm
Tính năng	Chống ăn mòn	Điện áp nguồn	DC12-24v
Nhiệt độ hoạt động	-20 ~ 60	Hoạt động hiện tại	<50mA
đầu ra	Không/Nc, COM	Dòng điện làm việc	<20mA@DC12V-24V
Đặc điểm kỹ thuật	20002115mm
Làm nổi bật	Bảo vệ an toàn quang điện cho cửa tốc độ cao , rèm ánh sáng IP67 với 8-16 chùm , rèm đèn an toàn cửa tốc độ cao

Để lại lời nhắn

Mô tả sản phẩm

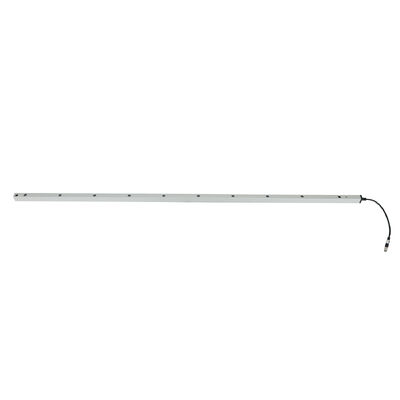

Cảm biến an toàn quang điện cho cửa tốc độ cao với tùy chọn 8-16 chùm

Tổng quan sản phẩm

Cảm biến an toàn quang điện dòng CL của JUTAI là giải pháp bảo vệ chuyên dụng được thiết kế cho cửa tốc độ cao, cung cấp các cấu hình 8 chùm hoặc 16 chùm linh hoạt để đáp ứng các yêu cầu an toàn khác nhau. Nó tạo ra một lưới ánh sáng vô hình giữa bộ phát và bộ thu, ngay lập tức kích hoạt cửa đảo chiều hoặc dừng lại khi có người, vật thể hoặc thiết bị xâm nhập — ngăn chặn hiệu quả các tai nạn kẹp, nghiền hoặc va chạm trong môi trường công nghiệp và hậu cần. Với khả năng bảo vệ IP67 và cấu trúc hợp kim nhôm chắc chắn, nó mang lại hiệu suất đáng tin cậy ngay cả trong điều kiện khắc nghiệt.

Thông số kỹ thuật cốt lõi

Thông số	Đặc điểm kỹ thuật
Dòng sản phẩm	CL05, CL10, CL15, CL20, CL25 (với hậu tố -8L/16L)
Tùy chọn số lượng chùm	8 chùm / 16 chùm
Chiều cao bảo vệ	500mm, 1000mm, 1500mm, 2000mm, 2500mm (tùy thuộc vào model)
Điện áp hoạt động	DC12-24V
Dòng điện hoạt động	Bộ phát: <65mA @DC12V; Bộ thu: <20mA @DC12V
Cấu hình đầu ra	Đầu ra rơ-le NO/NC (mặc định là NO, có thể cấu hình thành NC); Bao gồm đầu cuối COM
Cấp độ bảo vệ	IP67 (chống bụi + chống nước)
Vật liệu vỏ	Hợp kim nhôm
Phạm vi hoạt động (Bộ phát đến Bộ thu)	1-8m
Khoảng cách chùm	100mm
Độ chính xác phát hiện	Phát hiện vật thể nhỏ tới 50mm
Thời gian phản hồi	≤20ms
Chiều dài cáp	Bộ phát: 8m; Bộ thu: 4m
Loại đầu nối	Đầu nối đực M8 5 chân (bộ phát/bộ thu)
Nhiệt độ hoạt động	-20°C ~ +60°C
Chức năng chính	Bảo vệ chống kẹp cửa tốc độ cao + Chế độ Blanking (chống báo động giả)
Đèn báo trạng thái LED	Bộ phát: Xanh dương ổn định (bình thường); Đỏ nhấp nháy nhanh (điện áp <9V or>28V) Bộ thu: Đỏ ổn định (bị chặn); Xanh dương ổn định (không bị chặn); Xanh dương nhấp nháy (lệch)
Kích thước lỗ lắp đặt (Đơn vị: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Ưu điểm chính

Cấu hình linh hoạt 8-16 chùm: Tùy chọn 8 chùm cân bằng giữa an toàn và chi phí cho các lối cửa tốc độ cao tiêu chuẩn, trong khi tùy chọn 16 chùm mang lại khả năng phát hiện có độ chính xác cao với lưới ánh sáng dày đặc hơn cho các cửa lớn hoặc khu vực có rủi ro cao.
Tương thích cửa tốc độ cao: Thời gian phản hồi nhanh ≤20ms phù hợp với hoạt động cửa nhanh, với Chế độ Blanking thích ứng với cấu trúc khe cửa để tránh báo động giả.
Bền bỉ & Chống chịu môi trường: Khả năng bảo vệ IP67 chống bụi, tia nước và ngâm tạm thời, với dải nhiệt độ rộng cho hoạt động ổn định trong nhiều môi trường khác nhau.
Lắp đặt & Tích hợp dễ dàng: Dây điện được mã hóa màu giúp kết nối đơn giản, giá đỡ có thể điều chỉnh phù hợp với nhiều khung cửa khác nhau và đèn báo LED trực quan cho phép kiểm tra trạng thái nhanh chóng.

Hướng dẫn đấu dây

Thành phần	Màu dây	Chức năng	Ghi chú
Bộ phát	Đỏ	Nguồn điện dương DC12-24V	Kết nối với nguồn điện ổn định; tránh quá áp/dưới áp
	Đen	Tiếp đất (GND)	Kết nối với cực âm nguồn; đảm bảo tiếp đất đáng tin cậy
	Xanh lá/Vàng/Trắng	Dự phòng	Không cần kết nối cho sử dụng cơ bản
Bộ thu	Đỏ	Nguồn điện dương DC12-24V	Giống như kết nối nguồn bộ phát
	Đen	Tiếp đất (GND)	Tiếp đất chung với bộ phát
	Xanh lá	Đầu ra NO/NC (Mặc định NO)	Kết nối với đầu vào tín hiệu an toàn của hệ thống điều khiển cửa
	Vàng	NC có thể cấu hình	Kích hoạt thông qua thiết lập Chế độ Blanking
	Trắng	COM (Đầu cuối chung)	Đầu cuối tương ứng cho đầu ra NO/NC

Cảnh báo quan trọng: KHÔNG kết nối các đầu cuối NO/NC với cực dương của nguồn điện — điều này sẽ làm hỏng rơ-le quang.

Các bước kích hoạt Chế độ Blanking

Hoàn thành đấu dây và cấp nguồn cho thiết bị.
Trong vòng 1 phút sau khi cấp nguồn, chạm dây màu xanh lá của bộ thu vào dây GND (dây đen) của nó năm lần.
Đèn đỏ của bộ thu nhấp nháy để xác nhận kích hoạt: Dây màu vàng chuyển sang chế độ NC, Chế độ Blanking được bật.

Cấu hình Model & Kịch bản ứng dụng

Model	Số lượng chùm	Chiều cao bảo vệ	Ứng dụng mục tiêu
CL05-8L/16L	8/16	500mm	Cửa tốc độ cao nhỏ, cửa ra vào tại các trung tâm hậu cần
CL10-8L/16L	8/16	1000mm	Cửa tốc độ cao cỡ trung, cửa hậu cửa hàng bán lẻ
CL15-8L/16L	8/16	1500mm	Cửa tốc độ cao nhà kho, cửa ra vào dây chuyền sản xuất
CL20-8L/16L	8/16	2000mm	Cửa công nghiệp tốc độ cao lớn, cửa nhanh kho lạnh
CL25-8L/16L	8/16	2500mm	Cửa tốc độ cao cực lớn, cửa kho bãi

Khắc phục sự cố

Triệu chứng lỗi	Nguyên nhân có thể	Giải pháp
Đèn xanh của bộ thu nhấp nháy (khi bật nguồn)	Lệch bộ phát và bộ thu	Điều chỉnh lại vị trí để đảm bảo căn chỉnh song song
Đèn đỏ của bộ phát nhấp nháy nhanh	Điện áp nguồn <9V or>28V	Ổn định nguồn điện để đáp ứng yêu cầu DC12-24V
Cảm biến an toàn hoạt động, nhưng cửa không có hành động chống kẹp	Lỗi đấu dây	Kiểm tra lại đấu dây theo hướng dẫn; đảm bảo kết nối đúng với hệ thống điều khiển cửa
Không thể vào Chế độ Blanking	1. Rò rỉ ánh sáng trong quá trình cửa hạ xuống 2. Chùm tia dưới cùng bị chặn bởi mảnh vụn 3. Cửa/vật cản không đáp ứng khoảng cách chặn liên tục tối thiểu	1. Sửa chữa gioăng cửa để ngăn rò rỉ ánh sáng 2. Dọn sạch mảnh vụn chặn chùm tia 3. Điều chỉnh cửa/vật cản để đáp ứng yêu cầu khoảng cách

Lưu ý khi sử dụng & bảo trì

Giữ cáp tránh xa dây dẫn điện áp cao và máy móc cửa để tránh hư hỏng hoặc nhiễu.
Thường xuyên lau ống kính bộ phát/bộ thu bằng vải khô, mềm để loại bỏ bụi hoặc hơi ẩm.
Không uốn cong, xoắn hoặc kéo cáp mạnh; tránh làm trầy xước ống kính hồng ngoại.
Ngăn ánh sáng mặt trời trực tiếp hoặc nguồn sáng hồng ngoại chiếu vào bộ thu (tránh kích hoạt sai).
Kiểm tra định kỳ chức năng chống kẹp và Chế độ Blanking để đảm bảo hoạt động bình thường.
