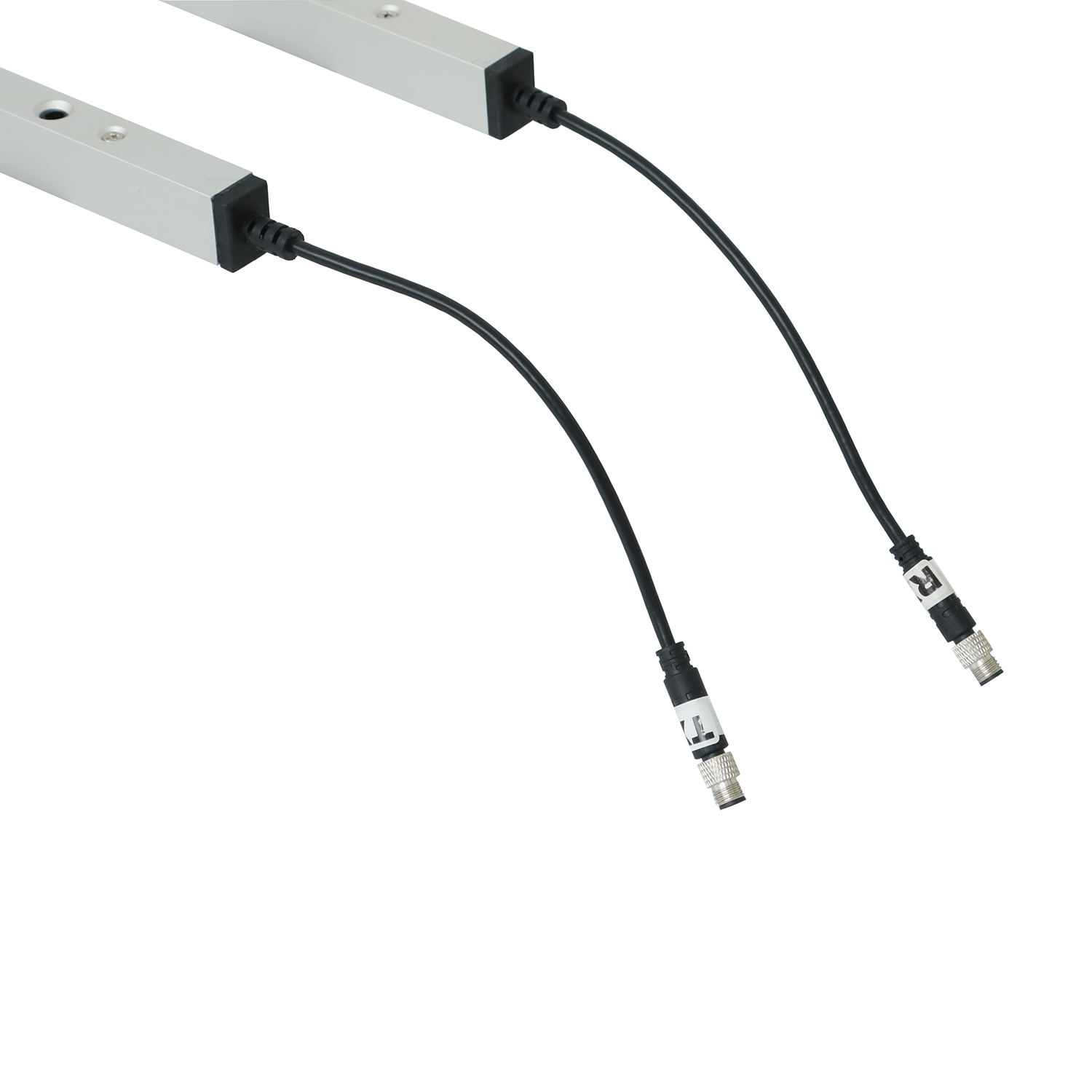

Hệ thống chùm tia an toàn hồng ngoại cho cửa nhà để xe & an toàn cửa cuốn

Thông số kỹ thuật cốt lõi (Bảng thông số)

Ưu điểm chính (Điểm rõ ràng)

1. Bảo vệ chống kẹp được nhắm mục tiêu

• Phát hiện người, vật nuôi, phương tiện hoặc vật thể gần cửa nhà để xe/cửa cuốn, kích hoạt đảo chiều cửa ngay lập tức để ngăn chặn việc kẹp hoặc nghiền.
• Độ bao phủ đầy đủ 8 chùm tia loại bỏ các điểm mù an toàn, thích ứng với các cửa nhà để xe/cửa cuốn có kích thước tiêu chuẩn và lớn.

2. Chế độ Blanking để ngăn chặn báo động giả

• Chặn kênh đầu tiên mà không kích hoạt các phản ứng an toàn, thích ứng với các khe hở của bảng điều khiển cửa cuốn và các đặc điểm cấu trúc của cửa nhà để xe.
• Tránh các gián đoạn không cần thiết trong quá trình đóng cửa bình thường trong khi vẫn duy trì khả năng bảo vệ chống lại sự xâm nhập ngoài ý muốn.

3. Bền bỉ & Thích ứng với môi trường

• Bảo vệ IP67 chống lại mưa, bụi và các yếu tố ngoài trời, phù hợp với cửa nhà để xe trong nhà/ngoài trời và cửa cuốn công nghiệp.
• Phạm vi nhiệt độ rộng (-20°C ~ +60°C) đảm bảo hoạt động ổn định trong mùa đông lạnh giá, mùa hè nóng bức hoặc môi trường công nghiệp có nhiệt độ thay đổi.

4. Dễ dàng lắp đặt & Tích hợp

• Hệ thống dây có mã màu đơn giản hóa việc kết nối với hệ thống điều khiển cửa nhà để xe/cửa cuốn (chi tiết trong Hướng dẫn đi dây).
• Giá đỡ có thể điều chỉnh phù hợp với các cấu trúc khung cửa khác nhau; Cáp 8m/4m cho phép định vị linh hoạt.
• Đèn báo LED trực quan cho phép kiểm tra trạng thái nhanh chóng mà không cần các công cụ chuyên nghiệp.

Hướng dẫn đi dây (Bảng tiêu chuẩn)

Cảnh báo quan trọng

• KHÔNG kết nối các thiết bị đầu cuối NO/NC với cực dương nguồn—điều này sẽ làm hỏng rơ le quang học.

Các bước kích hoạt Chế độ Blanking

1. Hoàn thành việc đi dây và bật nguồn hệ thống.
2. Trong vòng 1 phút sau khi bật nguồn, chạm vào dây Xanh lục của máy thu vào GND (dây Đen) của nó năm lần.
3. Đèn Đỏ của máy thu nhấp nháy để xác nhận kích hoạt: Dây Vàng chuyển sang chế độ NC, Chế độ Blanking được bật.

Kịch bản ứng dụng (Danh sách được nhắm mục tiêu)

• Cửa nhà để xe dân dụng (một xe, hai xe)
• Cửa nhà để xe thương mại (bãi đậu xe, lối vào phía sau bán lẻ)
• Cửa cuốn công nghiệp (nhà máy, nhà kho, bến xếp hàng)
• Cửa cuốn kho lạnh (nhà kho đông lạnh, phòng đông lạnh)

Khắc phục sự cố (Bảng giải pháp vấn đề)

Cảnh báo sử dụng & bảo trì (Lời nhắc chính)

• Để cáp tránh xa các dây dẫn điện áp cao và máy móc cửa để tránh hư hỏng.
• Thường xuyên lau ống kính máy phát/máy thu bằng vải khô, mềm để loại bỏ bụi, bẩn hoặc ngưng tụ.
• Không uốn cong, xoắn hoặc kéo cáp một cách mạnh mẽ; tránh làm xước ống kính hồng ngoại.
• Ngăn ánh sáng mặt trời trực tiếp hoặc các nguồn sáng hồng ngoại chiếu vào máy thu (tránh kích hoạt sai).
• Đối với việc lắp đặt ngoài trời, hãy đảm bảo thiết bị được che chắn khỏi thời tiết khắc nghiệt (ví dụ: mưa lớn, tuyết) để kéo dài tuổi thọ.
