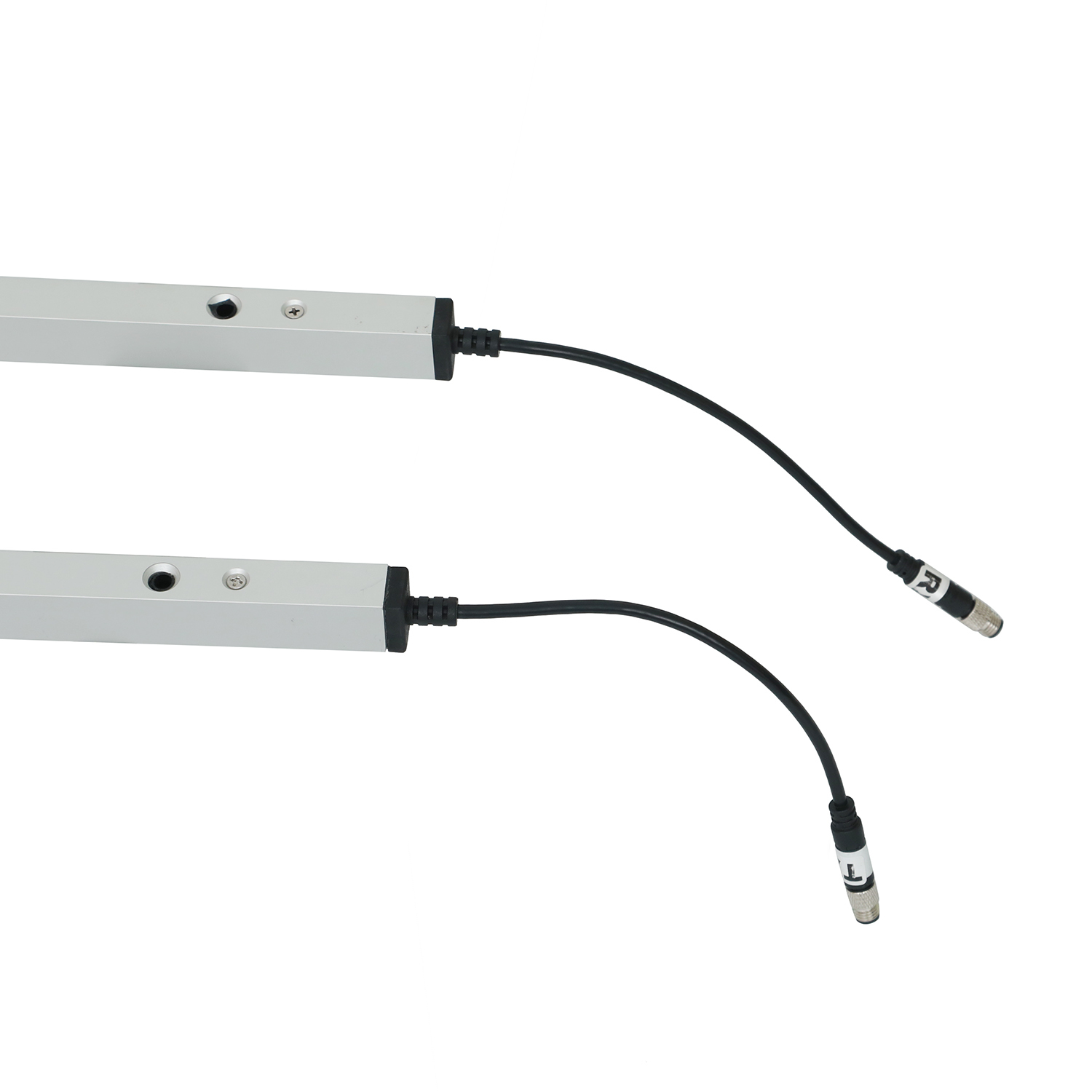

Mạng lưới ánh sáng bảo vệ cửa công nghiệp với chứng nhận CE và vỏ IP67

Nguồn gốc	Trung Quốc
Hàng hiệu	JUTAI
Chứng nhận	CE
Số mô hình	CL20-8L
Tài liệu	CL05-8L User Manual.pdf
Số lượng đặt hàng tối thiểu	1
Giá bán	negotiable
chi tiết đóng gói	hoạt hình
Thời gian giao hàng	5 - 8 ngày làm việc
Điều khoản thanh toán	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Khả năng cung cấp	1000 miếng mỗi tháng

Thông tin chi tiết sản phẩm

Xếp hạng IP	IP67	Chức năng	tẩy trống
Khoảng cách phát hiện	8m	Vật liệu	Hợp kim nhôm
Tính năng	Chống ăn mòn	Điện áp nguồn	DC12-24v
Nhiệt độ hoạt động	-20 ~ 60	Hoạt động hiện tại	<50mA
đầu ra	Không/Nc, COM	Dòng điện làm việc	<20mA@DC12V-24V
Đặc điểm kỹ thuật	20002115mm
Làm nổi bật	Mạng lưới ánh sáng bảo vệ cửa công nghiệp , Tấm rèm ánh sáng có chứng nhận CE , IP67 lưới ánh sáng khoang

Để lại lời nhắn

Mô tả sản phẩm

Mạng lưới ánh sáng bảo vệ cửa công nghiệp với chứng nhận CE và vỏ IP67

Đường lưới ánh sáng bảo vệ cửa công nghiệp JUTAI CL20-8L là một giải pháp cảm biến an toàn được chứng nhận CE được thiết kế độc quyền cho các kịch bản cửa công nghiệp.Nó tạo thành một lưới bảo vệ vô hình 8 chùm giữa máy phát và máy thu, ngay lập tức kích hoạt phản ứng an toàn (chuyển cửa, dừng lại) khi nhân viên, vật thể hoặc thiết bị xâm nhập khu vực phát hiện.Với một vỏ chống nước / chống bụi IP67 và cấu trúc hợp kim nhôm bền, nó cung cấp bảo vệ chống chớp và xâm nhập đáng tin cậy cho cửa công nghiệp trong môi trường công nghiệp khắc nghiệt, đảm bảo tuân thủ các tiêu chuẩn an toàn và liên tục hoạt động.

Thông số kỹ thuật cơ bản

Parameter	Thông số kỹ thuật
Mô hình	CL20-8L
Chứng nhận	Chứng nhận CE (đối với các tiêu chuẩn an toàn cho máy móc công nghiệp)
Xếp hạng bảo vệ	IP67 (bất bụi + không thấm nước)
Vật liệu nhà ở	Hợp kim nhôm
Điện áp hoạt động	DC12-24V
Lưu lượng điện	Máy phát: < 65mA @ DC12V; Máy thu: < 20mA @ DC12V
Cấu hình đầu ra	Khả năng phát NO/NC (chỉ định NO, có thể cấu hình với NC); bao gồm cả đầu cuối COM
Phạm vi hoạt động (từ máy phát đến máy thu)	1-8m
Độ cao bảo vệ tối đa	1729mm
Số lượng tế bào quang	8 chùm
Chiều dài cáp	Máy phát: 8m; Máy thu: 4m
Loại kết nối	Máy phát: đầu nối nam M8 5 cực; Máy thu: đầu nối nam M8 5 cực
Nhiệt độ hoạt động	-20°C ~ +60°C
Chức năng chính	Bảo vệ cửa công nghiệp chống chèn + Chế độ trống (chống báo hiệu giả)
Chỉ báo trạng thái đèn LED	Máy phát: Đen ổn định (quá trình hoạt động bình thường); Đỏ nhấp nháy nhanh (tăng < 9V hoặc > 28V) Máy thu: Đỏ ổn định (vật / nhân viên bị chặn); Màu ổn định (không có trở ngại); Màu xanh nhấp nháy (lần đầu tiên bật điện, sai đường thẳng giữa máy phát và máy thu)
Kích thước lỗ cài đặt (đơn vị: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Chức năng và lợi thế chính

Chứng nhận CE và tuân thủ an toàn:Đáp ứng các tiêu chuẩn an toàn quốc tế cho máy móc công nghiệp, đảm bảo tuân thủ các quy định an toàn tại nơi làm việc trong môi trường công nghiệp toàn cầu.
Bộ chứa IP67 cho môi trường khắc nghiệt:Kháng bụi và chống nước hoàn toàn, chịu được ngâm trong nước tạm thời, bụi nặng và các chất gây ô nhiễm công nghiệp.
Bảo vệ cửa công nghiệp có mục tiêu:Mạng lưới ánh sáng 8 chùm bao phủ toàn bộ chiều cao của cửa công nghiệp (1729mm), loại bỏ các điểm mù an toàn và phát hiện chính xác sự xâm nhập để ngăn ngừa tai nạn chèn / nghiền nát.
Chế độ tắt để ngăn chặn báo động sai:Chuyên dụng cho các lỗ hổng cửa công nghiệp - chặn kênh đầu tiên không kích hoạt phản ứng an toàn, thích nghi với việc chặn chùm chùm liên tục trong khi đóng cửa bình thường.
Dễ dàng cài đặt và vận hành trực quan:Điện dây có mã màu đơn giản hóa việc kết nối với hệ thống điều khiển cửa công nghiệp.

Hướng dẫn dây điện

Thành phần	Màu sợi	Chức năng	Ghi chú chi tiết
Máy phát	Màu đỏ	DC12-24V nguồn điện tích cực	Kết nối với một nguồn điện DC ổn định; tránh quá điện áp / dưới điện áp để ngăn ngừa thiệt hại của thiết bị
Máy phát	Màu đen	Đất (GND)	Kết nối với đầu cuối tiêu cực của nguồn điện; đảm bảo kết nối đất đáng tin cậy để tránh nhiễu tín hiệu
Máy phát	Xanh	Dự trữ	Không cần kết nối để sử dụng cơ bản
Máy phát	Màu vàng	Dự trữ	Không cần kết nối để sử dụng cơ bản
Máy phát	Màu trắng	Dự trữ	Không cần kết nối để sử dụng cơ bản
Máy nhận	Màu đỏ	DC12-24V nguồn điện tích cực	Sử dụng cùng một nguồn điện như bộ phát cho điện áp nhất quán
Máy nhận	Màu đen	Đất (GND)	Địa điểm chung với máy phát để đảm bảo sự ổn định tín hiệu
Máy nhận	Xanh	NO/NC Output (Default NO)	Kết nối với đầu cuối đầu vào tín hiệu an toàn của hệ thống điều khiển cửa công nghiệp
Máy nhận	Màu vàng	NC có thể cấu hình	Chuyển sang đầu ra NC sau khi kích hoạt chế độ trống (khớp với các yêu cầu của hệ thống điều khiển cửa)
Máy nhận	Màu trắng	COM (Tháp chung)	Phải được kết nối với đầu cuối tương ứng của hệ thống điều khiển cửa để hoạt động đầu ra bình thường

Cảnh báo quan trọng:KHÔNG kết nối các đầu cuối NO/NC (các dây màu xanh lá cây/màu vàng của máy thu) với đầu cuối tích cực của nguồn cung cấp điện - điều này sẽ làm hỏng vĩnh viễn bộ chuyển tiếp quang học.Giữ các dây cáp kết nối xa các dây dẫn điện áp cao/động cao để tránh nhiễu tín hiệu hoặc hư hỏng dây cáp.

Bước kích hoạt chế độ trống

Hoàn thành dây theo hướng dẫn dây và xác nhận không có lỗi kết nối.
Năng lượng trên lưới ánh sáng (đảm bảo nguồn cung cấp điện đáp ứng các yêu cầu DC12-24V).
Trong vòng 1 phút bật, chạm dây xanh của máy thu (NO đầu ra) vào dây đen của nó (GND) năm lần liên tiếp.
Quan sát đèn đỏ của máy thu nhấp nháy - điều này cho thấy kích hoạt thành công: Sợi vàng chuyển sang chế độ NC và chế độ Blanking được bật.
Kiểm tra chức năng: Khóa cửa bình thường (khóa kênh đầu tiên) sẽ không kích hoạt phản ứng an toàn; sự xâm nhập của nhân viên / vật sẽ kích hoạt việc đảo ngược / dừng cửa ngay lập tức.

Các kịch bản ứng dụng

Cửa nhanh công nghiệp:Cửa cuộn tốc độ cao trong các nhà máy, trung tâm logistics và dây chuyền sản xuất.
Cửa cửa tròn:Màn tròn công nghiệp trong kho, xưởng và bến tàu tải.
Cánh cửa công nghiệp:Cánh cửa công nghiệp lớn trong các nhà máy, nhà kho và công viên công nghiệp.
Môi trường đặc biệt Cửa công nghiệpCửa công nghiệp kho lạnh, cửa công nghiệp ngoài trời và cửa xưởng bụi (chống được nhiệt độ cực cao, bụi và độ ẩm).

Giải quyết sự cố

Các triệu chứng lỗi	Nguyên nhân có thể	Giải pháp chi tiết
Ánh sáng màu xanh của máy thu nhấp liên tục sau khi bật	Sự sai trật tự của máy phát và máy thu (sợi chùm ánh sáng không được ghép đôi)	1. Điều chỉnh vị trí gắn để đảm bảo cả hai thiết bị song song. 2. Loại bỏ các trở ngại chặn đường ánh sáng giữa máy phát và máy thu.Thắt chặt các ốc vít để tránh sự sai lệch do rung động.
Ánh sáng đỏ của máy phát sáng nhanh	Điện áp nguồn cấp < 9V hoặc > 28V	1. Sử dụng một đồng hồ để kiểm tra điện áp nguồn cung cấp điện. 2. Thay thế bằng một nguồn cung cấp điện DC12-24V ổn định. 3. Kiểm tra sự sụt giảm điện áp do các cáp dài và thay thế bằng các cáp dày hơn nếu cần thiết.
Mạng lưới ánh sáng hoạt động bình thường (độ chỉ LED chính xác), nhưng cửa không có hành động chống chích	Lỗi dây (đối kết không chính xác của đầu cuối NO/NC hoặc COM)	1. Kiểm tra lại dây điện với hướng dẫn - đảm bảo các đầu cuối màu xanh lá cây / vàng (đi ra) và màu trắng (COM) được kết nối với giao diện an toàn của hệ thống điều khiển cửa.Kiểm tra hệ thống điều khiển cửa được thiết lập cho "nhà cảm biến an toàn bên ngoài đầu vào" chế độ.
Không thể nhập chế độ Blank	1. Hoạt động vượt quá cửa sổ 1 phút sau khi bật điện 2. rò rỉ ánh sáng trong khi cửa xuống 3. chùm đáy bị chặn bởi mảnh vỡ 4.	1. tắt điện và khởi động lại, sau đó kích hoạt trong vòng 1 phút. 2. sửa niêm phong cửa để ngăn ngừa rò rỉ ánh sáng. 3. loại bỏ các mảnh vỡ chặn chùm dưới cùng. 4.Điều chỉnh cửa hoặc trở ngại để đáp ứng yêu cầu khoảng cách chặn liên tục.

Hướng dẫn cài đặt

Chuẩn bị trước khi lắp đặt:Xác nhận chiều cao và chiều rộng mở cửa công nghiệp - đảm bảo chiều cao bảo vệ lưới ánh sáng (1729mm) và phạm vi hoạt động (1-8m) phù hợp.Chuẩn bị một nguồn điện ổn định DC12-24V và kiểm tra thiết bị cho các thành phần nguyên vẹn.
Hoạt động lắp đặt:Lắp đặt máy phát và máy thu theo chiều dọc ở cả hai bên của khung cửa công nghiệp, đảm bảo lưới ánh sáng bao phủ toàn bộ lỗ cửa mà không có điểm mù.Phân chỉnh lỗ cài đặt của thiết bị với khung cửa, cố định bằng các ốc vít phù hợp. đường dây 8m (trình phát) và 4m (nhận) dọc theo khung cửa, tránh các cạnh sắc nét hoặc các khu vực áp suất cao.
Đưa dây và gỡ lỗi:Thực hiện theo hướng dẫn dây để kết nối cáp điện, mặt đất và tín hiệu - kiểm tra hai lần để tránh đảo ngược dương / âm hoặc kết nối đầu cuối đầu ra không chính xác.Xác nhận ánh sáng xanh ổn định của máy phát và ánh sáng xanh ổn định của máy thu (động lực bình thường)Đặt lưới ánh sáng: Nếu đèn xanh của máy thu nhấp nháy, điều chỉnh vị trí phát / máy thu cho đến khi ánh sáng ổn định.Kích hoạt chế độ trống như hướng dẫn và thử nghiệm chức năng chống chèn để đảm bảo hoạt động bình thường.

Cảnh báo sử dụng và bảo trì

Bảo vệ cáp:Giữ các dây cáp xa các dây dẫn điện cao, máy móc cửa và đường dẫn xe nâng để tránh bị đẩy ra ngoài, hư hỏng hoặc can thiệp.
Bảo trì ống kính:Thường xuyên lau ống kính phát / thu bằng một miếng vải khô, mềm để loại bỏ bụi, vết dầu hoặc ngưng tụ - ống kính bẩn sẽ ảnh hưởng đến độ chính xác phát hiện.
Bảo vệ thể chất:Đừng uốn cong, xoắn hoặc thả thiết bị; tránh cào vỏ hợp kim nhôm hoặc ống kính hồng ngoại.
Tránh nguồn ánh sáng:Ngăn chặn ánh sáng mặt trời trực tiếp hoặc các nguồn ánh sáng hồng ngoại khác chiếu vào máy thu để tránh các kích hoạt sai.
Sử dụng chế độ trống:Đảm bảo cửa hoặc chướng ngại vật được sử dụng cho Chế độ trống đáp ứng yêu cầu khoảng cách chặn liên tục tối thiểu.
Kiểm tra thường xuyên:Kiểm tra định kỳ các chức năng chống chèn và chế độ trống; kiểm tra độ kín của dây và tính toàn vẹn của đầu nối để đảm bảo độ tin cậy lâu dài.
