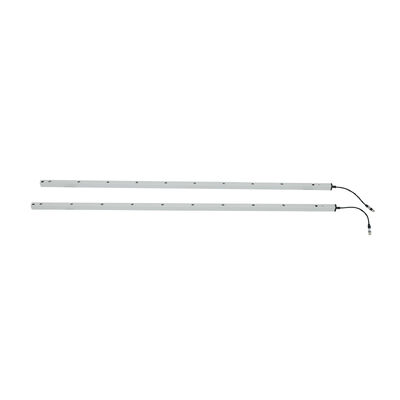

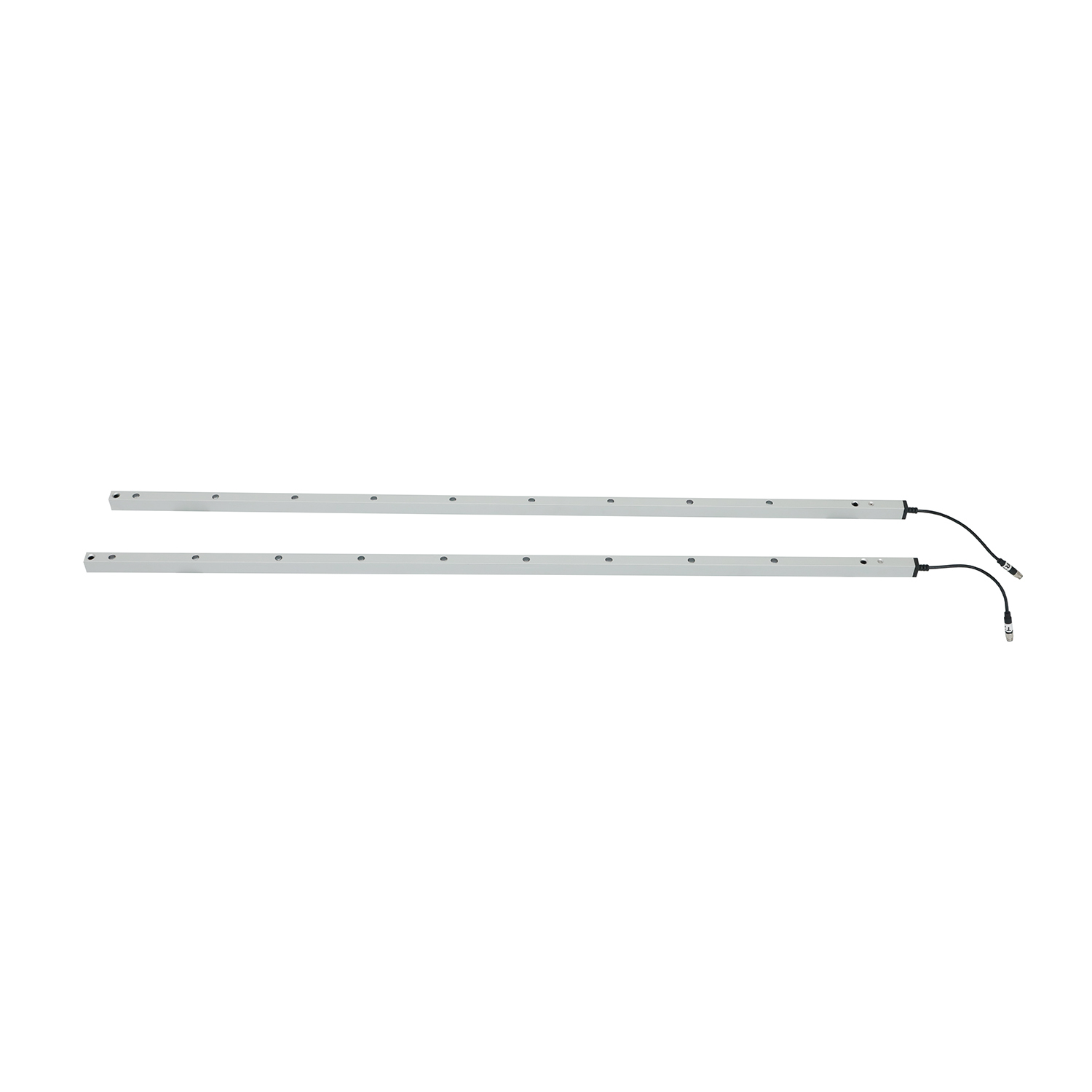

Thiết bị an toàn quang điện cho cửa tự động với chức năng chế độ trống

Thông số kỹ thuật cơ bản (Bảng thông số chi tiết)

Chức năng và lợi thế chính (những điểm rõ ràng, chi tiết)

1Chế độ trống: báo động chống báo động giả cho cửa tự động

• Định nghĩa chế độ: Được thiết kế đặc biệt cho các lỗ hổng cửa tự động Ống chặn kênh đầu tiên của lưới ánh sáng sẽ không kích hoạt phản ứng an toàn, thích nghi với các đặc điểm cấu trúc của cửa tự động (ví dụ:cửa sổ cuộn, cửa nhanh) khi chặn chùm chùm liên tục xảy ra trong quá trình đóng bình thường.
• Logic kích hoạt: Tránh đảo ngược cửa không cần thiết hoặc dừng lại do chính các tấm cửa trong quá trình hoạt động, cân bằng an toàn và hiệu quả hoạt động.
• Thiết lập tiện lợi: Quá trình vận hành đơn giản bằng dây (không cần công cụ chuyên nghiệp), đảm bảo thích nghi nhanh với các loại cửa tự động khác nhau.

2. Bảo vệ chống chích mục tiêu

• Khám phá chính xác: Mạng lưới ánh sáng 8 chùm bao phủ toàn bộ chiều cao của cửa tự động (1729mm), phát hiện tay, tay chân, dụng cụ nhỏ hoặc hàng hóa gần cửa để ngăn ngừa tai nạn chèn / nghiền nát.
• Phản ứng ngay lập tức: Khởi động tín hiệu an toàn ngay lập tức khi chùm chùm, phù hợp với hoạt động nhanh của cửa tự động để loại bỏ sự chậm trễ an toàn.
• Khả năng thích nghi rộng rãi: Thích hợp cho các loại cửa tự động khác nhau (cửa nhanh, cửa cửa tròn, cửa lắc tự động, cửa phần công nghiệp) trong các kịch bản khác nhau.

3. Hiệu suất chắc chắn và đáng tin cậy

• Bảo vệ IP67: hoàn toàn chống bụi và chống nước, chịu được ngâm nước tạm thời, bụi nặng và các chất gây ô nhiễm công nghiệp lý tưởng cho các cửa tự động được lắp đặt ngoài trời hoặc môi trường hội thảo bụi.
• Khả năng chống nhiệt độ: Hoạt động ổn định từ -20 °C đến +60 °C, thích nghi với cửa tự động lưu trữ lạnh, cửa xưởng nhiệt độ cao và cửa ngoài trời chịu biến động theo mùa.
• Cấu trúc bền vững: Vỏ hợp kim nhôm chống mài mòn cơ khí, rung động và ăn mòn, đảm bảo độ tin cậy lâu dài ngay cả với các hoạt động cửa tự động thường xuyên.

4. Dễ dàng cài đặt & vận hành trực quan

• Sợi dây có mã màu: Phân chia chức năng dây thông minh đơn giản hóa việc kết nối với các hệ thống điều khiển cửa tự động (thông tin chi tiết trong Hướng dẫn dây bên dưới), giảm các lỗi cài đặt.
• Đặt điều chỉnh: Các lỗ cài đặt dành riêng với kích thước tiêu chuẩn cho phép lắp đặt linh hoạt trên các khung cửa khác nhau (được khuyến cáo lắp đặt thẳng đứng).
• Chẩn đoán trực quan: Các chỉ báo LED trên cả máy phát và máy thu đều cung cấp phản hồi tình trạng thời gian thực, cho phép nhân viên tại chỗ nhanh chóng xác định hoạt động bình thường, sai đường, vấn đề điện áp hoặc tắc nghẽn.

Hướng dẫn dây (Bảng tiêu chuẩn với ghi chú)

Những lời cảnh báo quan trọng

• Không kết nối các đầu cuối NO/NC (các dây màu xanh lá cây/màu vàng của máy thu) với đầu cuối tích cực của nguồn cấp điện, điều này sẽ làm hỏng vĩnh viễn bộ tiếp xúc quang học.
• Đảm bảo dây điện chặt chẽ và không có mạch ngắn; giữ các cáp ra khỏi các dây dẫn điện áp cao / dòng điện cao để tránh nhiễu.

Các bước kích hoạt chế độ trống (bước từng bước)

1. Hoàn thành dây theo hướng dẫn dây và xác nhận không có lỗi kết nối.
2. Điện vào thiết bị an toàn quang điện (đảm bảo nguồn cung cấp điện đáp ứng các yêu cầu DC12-24V).
3. Trong vòng 1 phút khi bật, chạm vào dây xanh của máy thu (NO đầu ra) với dây đen (GND) của nó năm lần liên tiếp.
4. Quan sát đèn đỏ của máy thu nhấp nháy nhanh chóng - điều này cho thấy kích hoạt thành công: dây vàng chuyển sang chế độ NC và chế độ Blanking được bật.
5. Sau khi kích hoạt, kiểm tra chức năng: Khóa cửa bình thường (khóa kênh đầu tiên) sẽ không kích hoạt phản ứng an toàn;sự xâm nhập của nhân viên / vật thể (khóa các kênh khác) sẽ kích hoạt việc đảo ngược / dừng cửa ngay lập tức.

Các kịch bản ứng dụng (định mục, danh sách chi tiết)

• Cửa tự động công nghiệp: Cửa nhanh, cửa cửa tròn, cửa công nghiệp (xưởng, kho, trung tâm logistics).
• Cửa tự động thương mại: Cửa lăn tự động, cửa trượt (trung tâm mua sắm, tòa nhà văn phòng, cửa hàng bán lẻ).
• Cửa tự động môi trường đặc biệt: Cửa tự động lưu trữ lạnh, cửa phòng sạch nhanh, cửa tự động ngoài trời (chống nhiệt độ cực, bụi và độ ẩm).
• Logistics/Loading Dock Doors: Cửa bến tàu tải tự động, cửa khu vực chuyển vật liệu (bảo vệ nhân viên và hàng hóa trong các hoạt động tần số cao).

Giải quyết sự cố (Bảng giải quyết vấn đề toàn diện)

Hướng dẫn lắp đặt (các bước chi tiết, có thể vận hành)

1. Chuẩn bị trước khi lắp đặt:
   • Xác minh chiều cao và chiều rộng mở cửa tự động đảm bảo độ cao bảo vệ của thiết bị (1729mm) và phạm vi hoạt động (1-8m) phù hợp.
   • Kiểm tra nguồn điện: Chuẩn bị nguồn điện DC12-24V ổn định (hợp tác với điện áp hoạt động của thiết bị).
   • Kiểm tra thiết bị: Kiểm tra rằng máy phát, máy thu, dây cáp và đầu nối đều nguyên vẹn (không bị hư hỏng hoặc kết nối lỏng lẻo).
2. Hoạt động lắp đặt:
   • Chọn vị trí gắn: Lắp đặt máy phát và máy thu theo chiều dọc ở cả hai bên của khung cửa tự động,đảm bảo lưới ánh sáng song song với hướng di chuyển của cửa và bao phủ toàn bộ lỗ cửa (không có điểm mù).
   • Sử dụng lỗ lắp đặt: Đặt các lỗ lắp đặt của thiết bị phù hợp với khung cửa, cố định bằng các ốc vít phù hợp (đảm bảo lắp đặt chắc chắn để tránh sự sai lệch do rung động).
   • Phân bố cáp: Dẫn các cáp 8m (trình phát) và 4m (nhà nhận) dọc theo khung cửa, tránh các cạnh sắc nhọn hoặc các khu vực áp suất cao (ngăn ngừa hư hỏng cáp).
3. Đặt dây và gỡ lỗi:
   • Thực hiện theo hướng dẫn dây để kết nối cáp điện, cáp đất và cáp tín hiệu; kiểm tra hai lần để tránh đảo ngược dương tính / âm tính hoặc kết nối NO / NC với điện tích cực.
   • Năng lượng trên thiết bị: Quan sát các chỉ báo LED ánh sáng xanh ổn định của máy phát và ánh sáng xanh ổn định của máy thu cho thấy nguồn hoạt động bình thường.
   • Phân chỉnh lưới ánh sáng: Nếu đèn xanh của máy thu nhấp nháy, điều chỉnh vị trí phát / máy thu cho đến khi ánh sáng ổn định (phân chỉnh chùm tia thành công).
   • Khởi động chế độ trống: Hoàn thành các bước kích hoạt bằng dây chạm theo hướng dẫn để thích nghi với hoạt động của cửa tự động.

Cảnh báo sử dụng và bảo trì (cảnh báo chi tiết)

• Bảo vệ cáp: Giữ các dây cáp kết nối cách xa các dây dẫn điện áp cao / dòng điện cao, máy móc cửa, hoặc đường dẫn xe nâng để tránh nhiễu, ép hoặc hư hại.
• Bảo trì ống kính: thường xuyên lau ống kính phát / thu bằng một miếng vải khô, mềm để loại bỏ bụi, vết dầu hoặc ngưng tụ
• Sự bảo vệ về thể chất: Đừng uốn cong, xoắn hoặc thả thiết bị; tránh cào vỏ hợp kim nhôm hoặc ống kính hồng ngoại.
• Tránh nguồn ánh sáng: Ngăn chặn ánh sáng mặt trời trực tiếp hoặc các nguồn ánh sáng hồng ngoại khác chiếu vào máy thu (loại bỏ các kích hoạt sai hoặc thất bại phát hiện).
• Sử dụng chế độ trống: Đảm bảo cửa hoặc chướng ngại vật được sử dụng cho Chế độ Bỏ trống đáp ứng yêu cầu khoảng cách chặn liên tục tối thiểu (tiếp theo các thông số kỹ thuật trong hướng dẫn sử dụng).
• Chuyển đổi nhiệt độ: Trong môi trường cực đoan (ví dụ: kho lạnh dưới -20 °C hoặc xưởng nhiệt độ cao trên +60 °C), hãy xác minh phạm vi nhiệt độ hoạt động của thiết bị trước khi sử dụng.
• Kiểm tra thường xuyên: Kiểm tra định kỳ các chức năng chống chèn và chế độ làm trống để đảm bảo thiết bị hoạt động bình thường; kiểm tra độ chặt chẽ của dây và tính toàn vẹn của đầu nối.
