Mạng lưới cảm biến an toàn hồng ngoại cho cửa cửa tròn có bảo vệ chống chích

Nguồn gốc	Trung Quốc
Hàng hiệu	JUTAI
Chứng nhận	CE
Số mô hình	CL20-8L
Tài liệu	CL05-8L User Manual.pdf
Số lượng đặt hàng tối thiểu	1
Giá bán	negotiable
chi tiết đóng gói	hoạt hình
Thời gian giao hàng	5 - 8 ngày làm việc
Điều khoản thanh toán	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Khả năng cung cấp	1000 miếng mỗi tháng

Thông tin chi tiết sản phẩm

Xếp hạng IP	IP67	Chức năng	tẩy trống
Khoảng cách phát hiện	8m	Vật liệu	Hợp kim nhôm
Tính năng	Chống ăn mòn	Điện áp nguồn	DC12-24v
Nhiệt độ hoạt động	-20 ~ 60	Hoạt động hiện tại	<50mA
đầu ra	Không/Nc, COM	Dòng điện làm việc	<20mA@DC12V-24V
Đặc điểm kỹ thuật	20002115mm
Làm nổi bật	Cảm biến an toàn hồng ngoại cho màn tròn , Cảm biến bảo vệ chống chớp cửa trập , rèm đèn an toàn IP67 cho cửa

Để lại lời nhắn

Mô tả sản phẩm

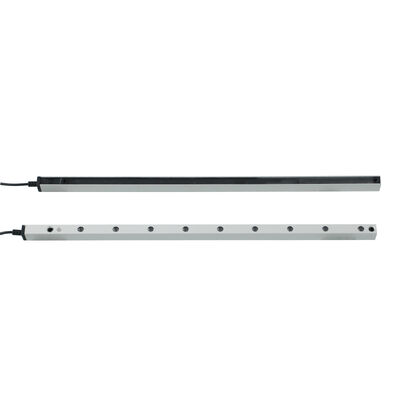

Mạng lưới cảm biến an toàn hồng ngoại cho cửa cửa tròn có bảo vệ chống chích

JUTAI CL20-8L Infrared Safety Sensor Grid là một giải pháp chống chích dành riêng cho cửa cửa tròn. Nó tạo thành một lưới bảo vệ vô hình 8 chùm giữa máy phát và máy thu,ngay lập tức kích hoạt cửa đảo ngược hoặc dừng lại khi nhân viênĐược thiết kế với bảo vệ IP67 và lắp ráp hợp kim nhôm chắc chắn, nó cung cấp hiệu suất đáng tin cậy trong môi trường công nghiệp, thương mại và kho..

Thông số kỹ thuật cơ bản

Parameter	Thông số kỹ thuật
Mô hình	CL20-8L
Điện áp hoạt động	DC12-24V
Lưu lượng điện	Máy phát: < 65mA @ DC12V; Máy thu: < 20mA @ DC12V
Cấu hình đầu ra	Khả năng phát NO/NC (chỉ định NO, có thể cấu hình với NC); bao gồm cả đầu cuối COM
Xếp hạng bảo vệ	IP67 (bất bụi + không thấm nước)
Vật liệu nhà ở	Hợp kim nhôm
Phạm vi hoạt động (từ máy phát đến máy thu)	1-8m
Độ cao bảo vệ tối đa	1729mm
Số lượng tế bào quang	8 chùm
Chiều dài cáp	Máy phát: 8m; Máy thu: 4m
Loại kết nối	Máy phát: đầu nối nam M8 5 cực; Máy thu: đầu nối nam M8 4 cực
Nhiệt độ hoạt động	-20°C ~ +60°C
Chức năng chính	Bảo vệ chống chớp cửa cửa tròn + Chế độ trống (chống báo động sai)
Chỉ báo trạng thái đèn LED	Máy phát: Đen ổn định (quá trình hoạt động bình thường); Đỏ nhấp nháy nhanh (tăng < 9V hoặc > 28V) Máy thu: Đỏ ổn định (vật / nhân viên bị chặn); Màu ổn định (không có trở ngại); Màu xanh nhấp nháy (lần đầu tiên bật điện, sai đường)

Ưu điểm chính

Bảo vệ chống chích:Phát hiện tay, tay chân hoặc vật thể gần cửa cửa trập, kích hoạt đảo ngược cửa ngay lập tức để ngăn ngừa tai nạn chèn.
Chế độ tắt để ngăn chặn báo động sai:Chặn kênh đầu tiên mà không kích hoạt phản ứng an toàn, thích nghi với cấu trúc lỗ cửa cửa tròn trong khi vẫn bảo vệ chống lại sự xâm nhập không mong muốn.
Sức mạnh và thích nghi với môi trường:Bảo vệ IP67 chống bụi, nước, và điều kiện công nghiệp khắc nghiệt.
Dễ dàng cài đặt và vận hành:Các dây dẫn có mã màu đơn giản hóa kết nối. Các chỉ số LED trực quan cho phép kiểm tra tình trạng nhanh chóng. Các bracket lắp đặt có thể điều chỉnh phù hợp với các cấu trúc khung cửa khác nhau.

Hướng dẫn dây điện

Thành phần	Màu sợi	Chức năng	Chú ý
Máy phát	Màu đỏ	DC12-24V nguồn điện tích cực	Kết nối với đầu cuối tích cực nguồn điện
Máy phát	Màu đen	Đất (GND)	Kết nối với cổng điện tiêu cực
Máy phát	Xanh/màu vàng/màu trắng	Dự trữ	Không cần kết nối để sử dụng cơ bản
Máy nhận	Màu đỏ	DC12-24V nguồn điện tích cực	Tương tự như kết nối điện từ máy phát
Máy nhận	Màu đen	Đất (GND)	Tương tự như kết nối mặt đất của máy phát
Máy nhận	Xanh	NO/NC Output (Default NO)	Kết nối với đầu vào tín hiệu hệ thống điều khiển cửa cửa tròn
Máy nhận	Màu vàng	NC có thể cấu hình	Kích hoạt thông qua thiết lập Chế độ trống
Máy nhận	Màu trắng	COM (Tháp chung)	Máy kết nối kết hợp cho đầu ra NO/NC

Cảnh báo quan trọng:Không kết nối các thiết bị đầu cuối NO/NC với thiết bị đầu cuối tích cực nguồn cấp điện, điều này sẽ làm hỏng rơle quang học.

Bước kích hoạt chế độ trống

Khởi động lưới cảm biến và xác nhận hệ thống điện đúng.
Trong vòng 1 phút bật, chạm vào dây xanh của máy thu đến GND của nó năm lần.
Quan sát đèn đỏ của máy thu nhấp nháy để xác nhận kích hoạt: dây vàng chuyển sang chế độ NC và chế độ Blanking được bật.

Các kịch bản ứng dụng

Cửa cửa tròn công nghiệp (công ty, nhà kho, trung tâm logistics)
Cửa cửa trập thương mại (cửa hàng bán lẻ, trung tâm mua sắm, tòa nhà thương mại)
Cửa cửa kính cuộn lưu trữ lạnh (khung lạnh, phòng đông lạnh)
Cửa cửa kính cửa sổ nhà để xe (cơ sở đậu xe dân cư, thương mại)

Giải quyết sự cố

Các triệu chứng lỗi	Nguyên nhân có thể	Giải pháp
Đèn xanh của máy thu nhấp nháy (đóng điện)	Sự sai trật tự của máy phát và máy thu	Điều chỉnh lại vị trí để đảm bảo sự sắp xếp song song
Ánh sáng đỏ của máy phát sáng nhanh	Điện áp nguồn cấp < 9V hoặc > 28V	Đứng ổn định nguồn cung cấp điện để đáp ứng các yêu cầu DC12-24V
Mạng cảm biến hoạt động, nhưng cửa không có hoạt động chống chích	Lỗi dây điện	Kiểm tra lại hệ thống dây điện so với hướng dẫn; đảm bảo kết nối chính xác với hệ thống điều khiển cửa
Không thể nhập chế độ Blank	1. rò rỉ ánh sáng trong khi cửa xuống 2Đường đáy bị chặn bởi mảnh vỡ. 3. Cánh cửa / chướng ngại vật không đáp ứng khoảng cách chặn liên tục tối thiểu	1. Sửa cửa niêm phong để ngăn ngừa rò rỉ ánh sáng 2. Những mảnh vỡ rõ ràng đang ngăn chặn tia sáng 3. Điều chỉnh cửa / chướng ngại vật để đáp ứng các yêu cầu khoảng cách

Cảnh báo sử dụng và bảo trì

Giữ các dây cáp kết nối cách xa các dây dẫn điện áp cao / điện dòng cao để tránh nhiễu hoặc hư hại.
Thường xuyên lau ống kính phát ra/nhận bằng một miếng vải khô, mềm để loại bỏ bụi, bụi bẩn hoặc ngưng tụ.
Đừng uốn cong, xoắn hoặc kéo dây cáp mạnh mẽ; tránh cào kính ngoại vi.
Ngăn chặn ánh sáng mặt trời trực tiếp hoặc các nguồn ánh sáng hồng ngoại khác chiếu vào máy thu (tránh các kích hoạt sai).
Đảm bảo cửa màn trượt hoặc vật cản được sử dụng cho chế độ Bàn trống đáp ứng yêu cầu khoảng cách chặn liên tục tối thiểu.
