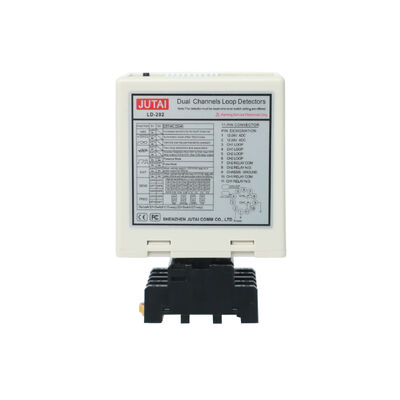

Bộ dò vòng lặp kép công nghiệp cho cửa tốc độ cao và kiểm soát phân tách

Nguồn gốc	Trung Quốc
Hàng hiệu	JUTAI
Chứng nhận	CE
Số mô hình	LD-202
Tài liệu	LD-200.202.pdf
Số lượng đặt hàng tối thiểu	1
Giá bán	negotiable
chi tiết đóng gói	thùng carton
Thời gian giao hàng	5 - 8 ngày làm việc
Điều khoản thanh toán	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Khả năng cung cấp	1000 miếng mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

Thông tin chi tiết sản phẩm

Yêu cầu về nguồn điện	12-24V	Phạm vi tự quay	20-2000uh
Độ nhạy	Có thể lựa chọn 16 chiều/ Cao nhất 0,010%Dl/L/Thấp nhất 2,56%	Hoạt động tạm thời	-40 ~ +70℃
Thời gian đáp ứng	Bật 10-90ms/Tắt 10-90ms	Đặc điểm kỹ thuật	13,68,65,2
Làm nổi bật	Bộ dò vòng lặp kép công nghiệp , Bộ dò vòng lặp cho cửa tốc độ cao , Bộ dò vòng lặp kiểm soát phân tách

Để lại lời nhắn

Mô tả sản phẩm

Bộ dò vòng lặp kép công nghiệp cho cửa tốc độ cao và kiểm soát phân tách 0

Bộ Phát Hiện Vòng Lặp Kép Công Nghiệp Dành Cho Cửa Tốc Độ Cao Và Kiểm Soát Phân Cách

Bộ phát hiện vòng lặp kép công nghiệp (các mẫu LD200/LD202) là một lõi tự động hóa cấp chuyên nghiệp được thiết kế riêng cho các tình huống cửa tốc độ cao và kiểm soát phân cách công nghiệp. Nó tích hợp các kênh phát hiện độc lập kép, phán đoán hướng chính xác và hiệu suất chống nhiễu, đặc biệt thích ứng với việc đóng/mở tần số cao, lưu lượng xe cộ nhanh và các yêu cầu an toàn nghiêm ngặt của môi trường công nghiệp. Nó không chỉ thực hiện việc kích hoạt tự động của cửa tốc độ cao mà còn đạt được khả năng kiểm soát phân cách chính xác của người và xe, quản lý giao thông hai chiều và bảo vệ chống va chạm—trở thành một thiết bị thiết yếu cho nhà kho, công viên hậu cần, nhà máy và bến xếp hàng.

Các Chức Năng Chính & Ưu Điểm Sản Phẩm

Kích Hoạt Thông Minh Cửa Tốc Độ Cao: Phát hiện xe (ô tô, xe tải, xe nâng) theo thời gian thực, kích hoạt cửa tốc độ cao mở nhanh (thời gian phản hồi 10–90 ms) và tự động đóng lại sau khi đi qua, cải thiện thông lượng hậu cần.
Kiểm Soát Phân Cách Kênh Đôi: Hoạt động như hai bộ phát hiện độc lập hoặc một hệ thống phối hợp, phân tách làn vào/ra, kênh người/xe hoặc luồng hàng hóa vào/ra để tránh nhiễu chéo.
Phán Đoán Hướng Hai Chiều: 3 chế độ có thể cấu hình xác định chính xác hướng di chuyển của xe, hỗ trợ kiểm soát đi một chiều và đếm lưu lượng hai chiều để quản lý giao thông công nghiệp.
Chống Va Chạm & Bảo Vệ An Toàn: Liên tục theo dõi sự hiện diện của xe trong quá trình vận hành cửa; nếu phát hiện xe trong lối đi, cửa sẽ tạm dừng đóng để ngăn va chạm và đảm bảo an toàn cho người/thiết bị.
Độ Ổn Định Cấp Công Nghiệp: Chịu được nhiệt độ khắc nghiệt -40°C~+70°C, độ ẩm không ngưng tụ 95% và rung động công nghiệp, với vỏ chống bụi và chống thấm nước thích ứng với môi trường xưởng khắc nghiệt.
Thiết Kế Chống Nhiễu: Độ nhạy có thể điều chỉnh 8 cấp (0,015%–0,8% DL/L) và tần số 4 bước (20–100 kHz) trên mỗi kênh, tránh nhiễu chéo với các cấu trúc kim loại hoặc thiết bị điện tử liền kề.
Thích Ứng Với Xe Lớn: Tăng độ nhạy được kích hoạt bằng công tắc DIP ngăn chặn việc đóng cửa sai khi xe kéo, xe tải hạng nặng hoặc xe chở hàng dài đi qua.
Chẩn Đoán Lỗi Trực Quan: Đèn LED hiển thị nguồn, trạng thái phát hiện và lỗi vòng lặp (ngắn mạch/mạch hở), cho phép khắc phục sự cố nhanh chóng và giảm thời gian ngừng hoạt động.

Thông Số Kỹ Thuật

Thông Số	Thông Số Kỹ Thuật
Tên Sản Phẩm	Bộ Phát Hiện Vòng Lặp Kép Công Nghiệp
Mẫu	LD200 (100–240V AC) / LD202 (12–24V DC)
Kênh	2 Độc Lập (phát hiện hướng hoặc sử dụng riêng)
Nguồn Cấp	100–240V AC (LD200) / 12–24V DC (LD202)
Phát Hiện Hướng	3 chế độ chuyên biệt (có thể cấu hình thông qua công tắc DIP)
Chế Độ Vận Hành	3 chế độ hướng + 3 chế độ bình thường (đầu ra hiện diện/xung)
Độ Nhạy	8 cấp trên mỗi kênh (0,015%–0,8% DL/L)
Dải Tần Số	20–100 kHz (có thể chọn 4 bước)
Thời Gian Phản Hồi	10–90 ms (bật/tắt)
Đầu Ra Rơ Le	2 Rơ Le (1 trên mỗi kênh: COM + NO)
Độ Tự Cảm Vòng Lặp	20–2000 µH trên mỗi kênh
Số Vòng Lặp Khuyến Nghị	3–4m (6 vòng) / 4–6m (5 vòng) / 6–10m (4 vòng) / 10–20m (3 vòng) / ≥20m (2 vòng)
Nhiệt Độ Vận Hành	-40°C đến +70°C
Dung Sai Độ Ẩm	Lên đến 95% RH (không ngưng tụ)
Bảo Hành	Bảo hành 2 năm của nhà sản xuất

Các Ứng Dụng Công Nghiệp Tiêu Biểu

Cửa Tốc Độ Cao Nhà Kho: Tự động mở/đóng khi xe nâng/xe tải vào/ra, thực hiện chuyển hàng nhanh chóng và tiết kiệm năng lượng (giảm thất thoát nhiệt độ).
Kiểm Soát Phân Cách Bến Xếp Hàng: Phân tách làn xếp/dỡ hàng, phát hiện sự hiện diện của xe để kích hoạt hoạt động của bộ cân bằng bến và khóa liên động an toàn.
Kênh Xưởng Nhà Máy: Phân tách lối đi của người và xe, ngăn cửa tốc độ cao mở cho người đi bộ để đảm bảo an toàn sản xuất.
Trung Tâm Phân Loại Hậu Cần: Đếm lưu lượng giao thông hai chiều và phân tách làn đường cho xe tải giao hàng, tối ưu hóa hiệu quả phân loại và điều phối.
Kho Lạnh & Phòng Sạch: Kích hoạt cửa nhanh để giảm thiểu rò rỉ không khí lạnh hoặc bụi vào, phù hợp với các yêu cầu kiểm soát môi trường nghiêm ngặt.
Cổng Vào Công Viên Công Nghiệp: Phát hiện xe hai chiều để phân tách vào/ra nhà máy, tích hợp với hệ thống kiểm soát truy cập để ngăn chặn việc vào trái phép.
Xưởng Công Nghiệp Nặng: Thích ứng với môi trường bụi cao, rung động và nhiệt độ khắc nghiệt, điều khiển cửa cho xe và thiết bị kỹ thuật.
Bến Bãi Hàng Hóa: Phát hiện xe container và xe nâng, phối hợp vận hành cửa tốc độ cao với việc lập lịch xếp/dỡ hàng để cải thiện thông lượng.

Bộ dò vòng lặp kép công nghiệp cho cửa tốc độ cao và kiểm soát phân tách 1

Bộ dò vòng lặp kép công nghiệp cho cửa tốc độ cao và kiểm soát phân tách 2

Bộ dò vòng lặp kép công nghiệp cho cửa tốc độ cao và kiểm soát phân tách 3

Kết Nối

Đèn Báo và Công Tắc:

Đèn LED Nguồn (ĐỎ): Sáng để báo hiệu "Nguồn BẬT."
Đèn LED Phát Hiện CH1:
- Sáng liên tục: Báo hiệu phát hiện xe.
- Nhấp nháy chậm: Báo hiệu vòng lặp bị đoản mạch hoặc xoắn không đủ sau vòng lặp.
- Nhấp nháy nhanh: Báo hiệu vòng lặp bị hở mạch hoặc xoắn quá mức sau vòng lặp.
Đèn LED Phát Hiện CH2:
- Sáng liên tục: Báo hiệu phát hiện xe.
- Nhấp nháy chậm: Báo hiệu vòng lặp bị đoản mạch hoặc xoắn không đủ sau vòng lặp.
- Nhấp nháy nhanh: Báo hiệu vòng lặp bị hở mạch hoặc xoắn quá mức sau vòng lặp.

Lựa Chọn Độ Nhạy:

Việc điều chỉnh độ nhạy và tần số được thực hiện thông qua cài đặt công tắc nhúng 7 chiều và công tắc nhúng 10 chiều.
Người dùng có thể chọn từ 8 cài đặt độ nhạy khác nhau bằng cách cấu hình vị trí công tắc nhúng theo các bảng được cung cấp.
Công tắc nhúng 6, 7 và 8 điều chỉnh độ nhạy CH1, từ 0,8 (ít nhạy nhất) đến 0,015 (nhạy nhất).
Công tắc nhúng 3, 4 và 5 điều khiển độ nhạy CH2, từ 0,8 (ít nhạy nhất) đến 0,015 (nhạy nhất).

3. Công tắc 1=S1 : Lựa Chọn Chức Năng Vòng Lặp Kênh 1 (công tắc nhúng 10 chiều)

(1)(Công tắc 1) DIP 1 & DIP 2 Tăng Độ Nhạy Đặc Biệt Cho Cả Xe Kéo (Cả Hai Kênh).

(2)(Công tắc 1=S1) D3, D4, D5 và (Công tắc 2=S2) D1, D2 Cài Đặt Chức Năng Đặc Biệt (Chế Độ 1, 2, 3 Phát Hiện Hướng. Chế Độ 4, 5, 6 Chế Độ Bình Thường, phát hiện hai vòng lặp được tách biệt)

(3)(Công tắc 1=S1) D6 & D7 & D8 và (Công tắc 2=S2) D3 & D4 & D5 Cài Đặt Lựa Chọn Độ Nhạy CH1 và CH2 (Tám Cấp Độ Lựa Chọn).

(4)(Công tắc 1=S1) D9 & D10 và (Công tắc 2=S2) D6, D7 Cài Đặt Tần Số (20 K đến 100 KHz).

* Nút Đặt Lại : Xin lưu ý : LD-200 phải được đặt lại mỗi khi thay đổi cài đặt được thực hiện cho công tắc Nhúng.

Các Biện Pháp Phòng Ngừa và Khắc Phục Sự Cố Khi Lắp Đặt:

Kích Thước Cắt Cuộn Dây và Hướng Dẫn Nhúng được hiển thị trong sơ đồ bên phải.
Khuyến nghị sử dụng dây sắt từ cho cuộn cảm ứng, với tổng chiều dài lên đến 500 mét.
Kích thước cắt của cuộn dây phải là hình chữ nhật có chiều dài từ 1,0 đến 2,0 mét và chiều rộng từ 0,8 đến 1,2 mét, tránh các góc vuông ở các góc càng nhiều càng tốt.
Tổng quan về việc lắp đặt được khuyến nghị của các vòng lặp điển hình cơ bản:

Khi lắp đặt, vui lòng giữ phích cắm và ổ cắm của sản phẩm theo hướng thẳng đứng

Ứng Dụng

Dòng bộ phát hiện vòng lặp xe hai kênh JUTAI LD200/202, được trang bị chức năng nhận dạng hướng, là lý tưởng cho nhiều tình huống vào và ra một kênh. Khi được tích hợp với bộ điều khiển cửa JUTAI One (Mẫu: AC-11), rào chắn cổng JUTAI (Mẫu: BR-110) và đầu đọc RFID tầm xa JUTAI (Mẫu: PUHF-9), cùng với cuộn dây vòng lặp chịu nhiệt độ cao (Mẫu: JTHT-11), nó tạo thành một giải pháp liền mạch cho hệ thống kiểm soát truy cập vào/ra một kênh.

Nguyên tắc hoạt động như sau:

Quy Trình Vào:
- Khi một chiếc xe vào cộng đồng hoặc bãi đậu xe, hai cuộn dây vòng lặp được nhấn đồng thời.
- Bộ Phát Hiện Vòng Lặp Kép JUTAI (LD-200/202) kích hoạt đầu đọc UHF nằm ở lối vào.
- Đầu đọc UHF đọc ID thẻ và gửi nó đến bộ điều khiển (AC-11) thông qua đầu ra Wiegand.
- Bộ điều khiển xác minh tính hợp lệ của ID và xuất tín hiệu rơ le để mở rào chắn cổng.
- Xe vào cộng đồng hoặc bãi đậu xe, và khi nó đi qua cổng rào chắn, cánh tay rào chắn tự động hạ xuống.
- Bộ Phát Hiện Vòng Lặp Đơn Kênh JUTAI (LD-100/102) đảm bảo chức năng an toàn và chống va đập trong quá trình này.
Quy Trình Ra:
- Khi một chiếc xe ra khỏi cộng đồng hoặc bãi đậu xe, nó đi qua một đầu đọc UHF bên trong.
- LD-200/LD-202 kích hoạt đầu đọc UHF, đọc thẻ và gửi ID đến bộ điều khiển.
- Bộ điều khiển xác minh tính hợp lệ của ID và xuất tín hiệu rơ le để mở rào chắn cổng cho xe đi ra.
- Khi xe đi qua cổng rào chắn, cánh tay rào chắn tự động hạ xuống.
- LD-100/102 cung cấp chức năng an toàn và chống va đập trong quá trình này.
Nhận Dạng Hướng:
- Chức Năng Nhận Dạng Hướng của LD-200/LD-202 đảm bảo rằng bộ phát hiện vòng lặp hai kênh không kích hoạt lại tín hiệu khi xe đi qua một đầu đọc UHF khác, do đó chỉ ghi lại các bản ghi vào hoặc ra trong hệ thống.

Bộ Phát Hiện Vòng Lặp Kép JUTAI LD-200/202 cũng có thể hoạt động như hai bộ phát hiện vòng lặp đơn kênh độc lập. Cấu hình này phù hợp với bãi đậu xe vào và ra tiêu chuẩn, nơi có một rào chắn và một đầu đọc tầm xa ở cả lối vào và lối ra.

Trong thiết lập này, một cuộn dây vòng lặp được sử dụng để kích hoạt đầu đọc và đọc thẻ, trong khi cuộn dây vòng lặp còn lại dành riêng cho chức năng chống va đập của rào chắn. Bằng cách sử dụng LD-200/202 làm hai bộ phát hiện vòng lặp độc lập, có một lợi ích tiết kiệm chi phí tiềm năng từ quan điểm kinh tế. Thiết lập này làm giảm một số chi phí phần cứng liên quan đến việc sử dụng các bộ phát hiện riêng biệt cho mỗi chức năng.

Chức năng này đạt được bằng cách bật tính năng Chế Độ Hoạt Động Độc Lập của LD-200/202, cho phép nó hoạt động hiệu quả trong khả năng kép này.
