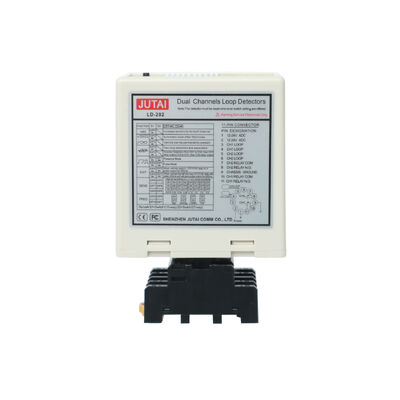

Máy dò vòng tròn xe hai kênh phát hiện hướng cho việc đếm giao thông LD200 LD202

Liên kết

Chỉ số và công tắc:

• Power LED (RED): chiếu sáng để chỉ ra "Power ON".
• Đèn phát hiện CH1:
  • Thiết lập: Chỉ ra việc phát hiện xe.
  • Nháy chậm: Chỉ ra một mạch ngắn hoặc không đủ xoắn sau vòng lặp.
  • Nhấp nháy nhanh: Chỉ ra một mạch mở vòng lặp hoặc xoắn quá mức sau vòng lặp.
• Đèn phát hiện CH2:
  • Thiết lập: Chỉ ra việc phát hiện xe.
  • Nháy chậm: Chỉ ra một mạch ngắn hoặc không đủ xoắn sau vòng lặp.
  • Nhấp nháy nhanh: Chỉ ra một mạch mở vòng lặp hoặc xoắn quá mức sau vòng lặp.

Chọn độ nhạy:

• Điều chỉnh độ nhạy và tần số được tạo thuận lợi thông qua thiết lập công tắc khuếch đại 7 chiều và công tắc khuếch đại 10 chiều.
• Người dùng có thể lựa chọn từ 8 cài đặt độ nhạy khác nhau bằng cách cấu hình vị trí của công tắc ngập theo các bảng được cung cấp.
• Các công tắc ngâm 6, 7 và 8 điều chỉnh độ nhạy CH1, dao động từ 0,8 (rất nhạy cảm) đến 0,015 (rất nhạy cảm).
• Chuyển đổi 3, 4 và 5 điều khiển độ nhạy CH2, dao động từ 0,8 (khó nhạy nhất) đến 0,015 (khó nhạy nhất).

3. Chuyển đổi 1=S1 : Chọn chức năng Loop kênh 1 (chuyển đổi dip 10 cách)

(1) (Chặn 1) DIP 1 & DIP 2 Tăng độ nhạy đặc biệt cho cả hai trailer (cả hai kênh).

(2) ((Chuyển đổi 1 = S1) D3, D4, D5 và (Chuyển đổi 2 = S2) D1, D2 Thiết lập các chức năng đặc biệt (Chẩn đoán hướng chế độ 1, 2, 3 Chẩn đoán chế độ 4, 5, 6 Chẩn đoán bình thường, hai vòng lặp được tách rời)

(3) ((Chọn độ nhạy của CH1 và CH2 (Số lựa chọn 8 cấp độ)

(4) ((Đổi 1=S1) D9 & D10 và (Đổi2=S2) D6, D7 Tần số thiết lập (20 K đến 100 KHz).

* Reset Button: Xin lưu ý: LD-200 phải được thiết lập lại mỗi khi thay đổi cài đặt được thực hiện cho các công tắc Dip.

Các biện pháp phòng ngừa cài đặt và khắc phục sự cố:

1. Kích thước cắt cuộn dây và hướng dẫn nhúng như được hiển thị trong sơ đồ bên phải.
2. Nó được khuyến cáo sử dụng dây sắt từ cho cuộn dây cảm ứng, với tổng chiều dài lên đến 500 mét.
3. Kích thước cắt của cuộn dây nên là một hình chữ nhật với chiều dài từ 1,0 đến 2,0 mét và chiều rộng từ 0,8 đến 1,2 mét, tránh góc thẳng ở các góc càng nhiều càng tốt.
4. Tổng quan cài đặt được khuyến cáo về các vòng quay hình cuộn thông thường cơ bản:

Khi lắp đặt, xin vui lòng giữ nút và ổ cắm sản phẩm theo hướng dọc

Ứng dụng

Dòng máy dò vòng tròn xe hai kênh JUTAI LD200/202, được trang bị chức năng nhận dạng hướng, lý tưởng cho nhiều kịch bản nhập và xuất một kênh.Khi tích hợp với JUTAI One door controller (Mô hình: AC-11), rào chắn cổng JUTAI (Mô hình: BR-110) và đầu đọc RFID tầm xa JUTAI (Mô hình: PUHF-9), cùng với cuộn dây vòng chống nhiệt độ cao (Mô hình: JTHT-11),nó tạo thành một giải pháp liền mạch cho các hệ thống kiểm soát truy cập nhập / ra một kênh.

Nguyên tắc làm việc là như sau:

1. Quá trình nhập:

   • Khi một chiếc xe vào cộng đồng hoặc bãi đậu xe, hai cuộn dây vòng được nhấn đồng thời.
   • Máy phát hiện vòng lặp kênh kép JUTAI (LD-200/202) kích hoạt máy đọc UHF nằm ở lối vào.
   • Máy đọc UHF đọc ID thẻ và gửi nó đến bộ điều khiển (AC-11) thông qua đầu ra Wiegand.
   • Bộ điều khiển xác minh tính hợp lệ của ID và phát ra tín hiệu chuyển tiếp để mở rào chắn cổng.
   • Chiếc xe đi vào cộng đồng hoặc bãi đậu xe, và khi nó đi qua cổng rào cản, cánh tay rào cản tự động hạ xuống.
   • Máy phát hiện vòng lặp kênh đơn JUTAI (LD-100/102) đảm bảo tính năng an toàn và chống vỡ trong quá trình này.

2. Quá trình thoát:

   • Khi một chiếc xe ra khỏi cộng đồng hoặc bãi đậu xe, nó đi qua một máy đọc UHF bên trong.
   • LD-200 / LD-202 kích hoạt máy đọc UHF, đọc thẻ và gửi ID cho bộ điều khiển.
   • Bộ điều khiển xác minh tính hợp lệ của ID và phát ra tín hiệu chuyển tiếp để mở rào chắn cổng để xe ra.
   • Khi xe đi qua cổng rào cản, cánh tay rào cản tự động hạ xuống.
   • LD-100/102 cung cấp chức năng an toàn và chống vỡ trong quá trình này.

3. Nhận dạng hướng:

   • Chức năng nhận dạng hướng của LD-200/LD-202 đảm bảo rằng máy dò vòng lặp hai kênh không kích hoạt tín hiệu một lần nữa khi xe đi qua một máy đọc UHF khác,do đó chỉ ghi lại các bản ghi nhập hoặc xuất trong hệ thống.

Máy phát hiện vòng lặp kênh kép JUTAI LD-200/202 cũng có thể hoạt động như hai máy phát hiện vòng lặp kênh đơn độc lập.nơi có một rào cản và một máy đọc tầm xa ở cả lối vào và lối ra.

Trong thiết lập này, một cuộn dây xoắn được sử dụng để kích hoạt máy đọc và đọc thẻ, trong khi cuộn dây xoắn khác được dành riêng cho chức năng chống vỡ của hàng rào.Bằng cách sử dụng LD-200/202 như hai máy dò vòng lặp độc lập, có một lợi ích tiết kiệm chi phí tiềm năng từ quan điểm kinh tế. thiết lập này làm giảm một số chi phí phần cứng liên quan đến việc sử dụng các máy dò riêng biệt cho mỗi chức năng.

Chức năng này đạt được bằng cách bật tính năng Chế độ làm việc độc lập của LD-200/202, cho phép nó hoạt động hiệu quả trong khả năng kép này.
