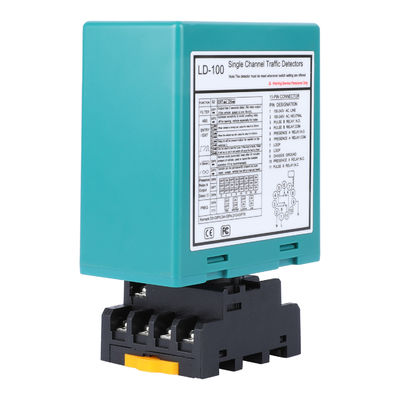

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Thương hiệu: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Mô hình: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Tên thay thế: Máy phát hiện vòng tròn, cảm biến vòng tròn, cảm biến vòng tròn xe, cảm biến vào bãi đậu xe

Tổng quan sản phẩm

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceNó phục vụ như một thành phần đáng tin cậy trong các hệ thống tự động đòi hỏi phát hiện chính xác xe như rào cản lối vào và lối ra bãi đậu xe, cửa trên công nghiệp và các điểm kiểm soát truy cập.

Đơn vị có khả năng xác định sự hiện diện của các loại xe khác nhau bao gồm xe tải, xe máy và xe nâng.Nó cung cấp cả hai lựa chọn đầu ra tạm thời và liên tục thông qua các liên lạc relé của nó, cho phép nó được sử dụng cho một loạt các chức năng điều khiển như mở cổng, kích hoạt đèn hoặc đếm xe.

Các đặc điểm chính

• Được thiết kế để hoạt động với các vòng trục xe induktive được lắp đặt tại bãi đậu xe, bến tàu tải và lối vào công nghiệp

• Cung cấp phát hiện đáng tin cậy cho một loạt các loại xe như xe hơi, xe tải thương mại, xe máy hai bánh và xe nâng công nghiệp

• Được trang bị hai đầu ra rơle riêng biệt có thể được sử dụng để chỉ ra sự hiện diện hoặc một sự kiện kích hoạt tạm thời

• Kiểm soát độ nhạy có thể điều chỉnh cho phép các nhà lắp đặt phù hợp với hiệu suất máy dò với kích thước vòng lặp, vòng quay dây và môi trường lắp đặt

• Nhiều tùy chọn cấu hình có sẵn thông qua cài đặt công tắc DIP dễ sử dụng

• Hỗ trợ cả phiên bản điện AC và DC tùy thuộc vào lựa chọn mô hình

• Được thiết kế để hoạt động ổn định trong cả môi trường trong nhà và ngoài trời khi được lắp đặt trong các khoang thích hợp

Các trường hợp sử dụng phổ biến

• Hệ thống cổng ngăn đậu xe tự động đòi hỏi sự hiện diện của xe trước khi mở hoặc đóng

• Cửa và cửa trập của các cơ sở công nghiệp, nơi phải phát hiện xe nâng và máy móc khác

• Các trạm thu phí và các trạm kiểm soát nhập cảnh nơi xe cần phải được xác định trước khi tiến hành

• Hệ thống kiểm soát truy cập hạn chế hoặc cho phép nhập cảnh dựa trên phát hiện xe

• Ứng dụng quản lý giao thông và đếm xe

• Hệ thống nhập vào dựa trên thời gian và các giải pháp quản lý bãi đậu xe

• Các bãi tải kho và các khu vực thiết bị vận hành bằng phương tiện

Các loại xe được hỗ trợ

Máy phát hiện vòng lặp có hiệu quả trong việc phát hiện các hình thức khác nhau của các phương tiện có thân xe bằng kim loại, bao gồm nhưng không giới hạn ở:

• Xe chở khách tiêu chuẩn

• Xe tải thương mại và xe tải giao hàng

• Xe máy và xe tay ga

• Máy nâng ga công nghiệp và máy nhỏ

• Các phương tiện khác với khối lượng kim loại đủ để thay đổi trường vòng lặp

Việc lắp đặt đúng vòng lặp cảm ứng là rất cần thiết để đảm bảo kết quả phát hiện nhất quán và chính xác.

Phương pháp phát hiện

Thiết bị này hỗ trợ hai phương pháp phát hiện phương tiện chính:

• Chế độ phát hiện sự hiện diện: Giữ bộ chuyển tiếp đầu ra hoạt động miễn là một chiếc xe vẫn ở trên vòng lặp. hữu ích để giữ một cổng mở hoặc chỉ ra một không gian được chiếm đóng.

• Chế độ phát hiện xung: tạo ra một tín hiệu đầu ra ngắn khi một chiếc xe được phát hiện lần đầu tiên. Thường được sử dụng để bắt đầu một hành động như mở một rào cản hoặc ghi lại một lối vào.

Cài đặt phát hiện

• Mức độ nhạy: Có thể được điều chỉnh để đảm bảo hoạt động đúng đắn với các cấu hình vòng lặp khác nhau.Cài đặt ít nhạy cảm hơn hoạt động tốt hơn với các vòng lặp lớn hơn hoặc các khu vực giao thông cao.

• Thời gian kích hoạt rơle: Thời gian đầu ra có thể được thiết lập để phù hợp với nhu cầu của thiết bị được điều khiển, chẳng hạn như thời gian một cổng nên mở.

• Chọn chế độ: Chọn giữa các hành vi hoạt động khác nhau bao gồm tự động thiết lập lại, giữ bằng tay, chế độ thử nghiệm và các tùy chọn tần số để giảm nhiễu.

• Phạm vi tần số: Có thể điều chỉnh để giúp ngăn chặn giao tiếp chéo khi nhiều máy dò được lắp đặt gần nhau

Bất kỳ điều chỉnh nào được thực hiện đối với các thiết lập công tắc DIP đòi hỏi thiết bị phải được đặt lại để có hiệu lực.

Chi tiết cài đặt vòng lặp

Máy phát hiện dựa trên một hoặc nhiều vòng trục cảm ứng được lắp đặt trong đất.Những vòng lặp này thường được làm từ dây đồng rào được lắp đặt theo hình dạng vòng lặp và sau đó được niêm phong vào vỉa hè bằng vật liệu bền như epoxy hoặc nhựa đường.

Hướng dẫn chung cho vòng xoay vòng dựa trên kích thước vòng xoay:

• Chuỗi xung quanh 3 đến 4 mét trong chu vi: 6 dây quay

• Chuỗi xung quanh 4 đến 6 mét: 5 vòng

• Vòng tròn khoảng 6 đến 10 mét: 4 vòng

• Vòng tròn khoảng 10 đến 20 mét: 3 vòng

• Vòng tròn hơn 20 mét: 2 vòng

Để có kết quả tốt nhất, các vòng lặp nên được lắp đặt cách nhau ít nhất 2 mét nếu nhiều đơn vị được sử dụng trong cùng một khu vực.Các đường dây dài hơn giữa vòng lặp và máy dò nên sử dụng cáp được bảo vệ để bảo vệ tính toàn vẹn của tín hiệu.

Tùy chọn nguồn cung cấp điện

• Mô hình LD-100: Được thiết kế cho đầu vào điện AC 100-240V

• Mô hình LD-102: Được thiết kế cho đầu vào điện 12-24V DC

Chọn phiên bản phù hợp với nguồn điện hiện có của bạn để đảm bảo hoạt động chính xác và dễ dàng cài đặt.

Tại sao nó là một lựa chọn đáng tin cậy

• Được các nhà lắp đặt tin cậy để sử dụng trong các ứng dụng đậu xe và truy cập thực tế

• Đủ linh hoạt để xử lý các loại xe khác nhau và thiết lập vòng lặp

• Dễ cấu hình và điều chỉnh mà không cần lập trình phức tạp

• Được thiết kế cho độ tin cậy lâu dài trong môi trường trong nhà và ngoài trời

• Tương thích với nhiều bộ điều khiển cổng, hệ thống truy cập và thiết bị tự động hóa

Các thông số sản phẩm:



Chuyển đổi 2 (Cài đặt Dipswitch)


1.DIP 1 & DIP 2 Thiết lập các chức năng đặc biệt


2.DIP 3 & DIP 4 thiết lập Relay B Output


3. DIP 5 thiết lập tự động Reset


4. DIP 6 & DIP 7 & DIP 8 Thiết lập Relay A Delay


5. DIP 9 & DIP 10 thiết lập tần số (40 K đến 100 KHz).



Cài đặt vòng lặp:






So với các thương hiệu khác



Sản xuất hàng loạt:

Dòng sản xuất của chúng tôi đảm bảo sản xuất hàng loạt hiệu quả, kiểm soát chất lượng nghiêm ngặt, và kiểm tra kỹ lưỡng trước khi vận chuyển để cung cấp các sản phẩm phát hiện Loop hoàn hảo nhất.




LD-100 kênh đơn, hộp, 1 loại 11pin kết nối 100-240VAC ((Tiêu chuẩn EU)
LD-102 kênh đơn, hộp, 1 loại 11pin kết nối 12-24VADC ((Tiêu chuẩn EU)
LD-105 kênh đơn, hộp, 2 loại 11pin kết nối 100-240VAC ((Tiêu chuẩn Hoa Kỳ)
LD-106 kênh đơn, hộp, 2 loại 11pin kết nối 12-24VADC ((Tiêu chuẩn Hoa Kỳ)



Chứng nhận:




FAQ:

1. Làm thế nào chúng tôi có thể tin tưởng bạn? JUTAI là một nhà sản xuất chuyên nghiệp của máy dò vòng tròn xe với hơn 15 năm kinh nghiệm. Chúng tôi đã thử nghiệm tất cả các thương hiệu từ châu Âu và Trung Quốc, hiểu sự khác biệt.Máy phát hiện vòng lặp của chúng tôi phù hợp với các dự án của bạn.

2. Tại sao lại chọn chúng tôi? Chúng tôi hướng tới một tình huống kinh doanh có lợi cho cả hai bên!!!

   • Máy dò vòng lặp JUTAI đi kèm với bảo hành 2 năm từ ngày giao hàng.
   • Dịch vụ sau bán hàng 24/7, với hỗ trợ trực tuyến cho bất kỳ vấn đề kỹ thuật nào.
   • Chúng tôi chấp nhận đơn đặt hàng nhỏ hoặc lớn (OEM / ODM).
   • Thay thế sản phẩm mới trong trường hợp có bất kỳ vấn đề sản phẩm nào.
   • Bảo vệ thị trường cho khách hàng.

3. MOQ của bạn là gì? Chúng tôi chấp nhận đơn đặt hàng mẫu hoặc đơn đặt hàng lớn. Chúng tôi hiểu khách hàng mới có thể muốn thử nghiệm mẫu để đánh giá chất lượng và dịch vụ của chúng tôi.

4. Thời gian giao hàng của bạn là bao nhiêu? Khoảng 2 đến 10 ngày làm việc tùy thuộc vào số lượng đặt hàng chính xác và sẵn có hàng tồn kho.

5. Các sản phẩm của bạn có thể được tùy chỉnh không? Vâng, chắc chắn. Vui lòng thảo luận các yêu cầu chính xác của bạn với nhóm bán hàng của chúng tôi, vì chúng tôi cung cấp dịch vụ OEM / ODM.
