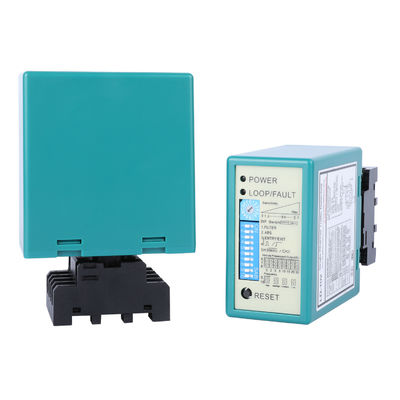

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Thương hiệu:​​ JUTAI (Công ty TNHH Jutai Comm Thâm Quyến)

​Model:​​ LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

​Tên thay thế:​ ​ Bộ phát hiện vòng lặp, Cảm biến vòng lặp, Cảm biến vòng lặp xe, Cảm biến lối vào đỗ xe

Tổng quan về sản phẩm

Bộ phát hiện vòng lặp kênh đơn này được thiết kế để xác định các phương tiện bằng cách cảm nhận những thay đổi trong trường điện từ được tạo ra bởi một vòng cảm ứng được lắp đặt đúng cách đặt trong hoặc dưới bề mặt mặt đất. Nó đóng vai trò như một thành phần đáng tin cậy trong các hệ thống tự động yêu cầu phát hiện phương tiện chính xác như rào chắn lối vào và lối ra bãi đậu xe, cửa trên cao công nghiệp và các điểm kiểm soát truy cập.

Thiết bị có khả năng xác định sự hiện diện của nhiều loại phương tiện khác nhau bao gồm xe tải, xe máy và xe nâng hàng. Nó cung cấp cả tùy chọn đầu ra tạm thời và liên tục thông qua các tiếp điểm rơ-le, cho phép sử dụng nó cho nhiều chức năng điều khiển khác nhau như mở cổng, kích hoạt đèn hoặc đếm xe.

Các tính năng chính

• Được thiết kế để hoạt động với các vòng xe cảm ứng được lắp đặt tại bãi đỗ xe, bến cảng và lối vào công nghiệp

• Cung cấp khả năng phát hiện đáng tin cậy cho nhiều loại phương tiện như xe khách, xe tải thương mại, xe máy hai bánh và xe nâng công nghiệp

• Được trang bị hai đầu ra rơle riêng biệt có thể được sử dụng để biểu thị sự hiện diện hoặc sự kiện kích hoạt tạm thời

• Điều khiển độ nhạy có thể điều chỉnh cho phép người lắp đặt điều chỉnh hiệu suất của máy dò với kích thước vòng lặp, vòng dây và môi trường lắp đặt

• Nhiều tùy chọn cấu hình có sẵn thông qua cài đặt công tắc DIP dễ sử dụng

• Hỗ trợ cả hai phiên bản nguồn AC và DC tùy thuộc vào lựa chọn kiểu máy

• Được thiết kế để hoạt động ổn định ở cả môi trường trong nhà và ngoài trời khi được lắp đặt trong các thùng chứa thích hợp

Các trường hợp sử dụng phổ biến

• Hệ thống cổng rào chắn đỗ xe tự động yêu cầu có sự hiện diện của phương tiện trước khi mở hoặc đóng

• Cửa cơ sở công nghiệp và cửa chớp lăn nơi phải phát hiện xe nâng và máy móc khác

• Trạm thu phí và trạm kiểm soát nhập cảnh nơi phương tiện cần được xác định trước khi tiếp tục

• Hệ thống kiểm soát truy cập hạn chế hoặc cho phép vào dựa trên việc phát hiện xe

• Ứng dụng quản lý giao thông và đếm xe

• Hệ thống ra vào dựa trên thời gian và giải pháp quản lý bãi đậu xe

• Khu vực bốc dỡ hàng hóa trong kho và khu vực thiết bị do phương tiện vận hành

Các loại xe được hỗ trợ

Máy dò vòng có hiệu quả để phát hiện các dạng phương tiện có thân kim loại khác nhau, bao gồm nhưng không giới hạn ở:

• Xe khách tiêu chuẩn

• Xe tải thương mại và xe tải giao hàng

• Xe máy và xe tay ga

• Xe nâng công nghiệp và máy móc nhỏ

• Các phương tiện khác có khối lượng kim loại đủ để thay đổi trường vòng lặp

Việc lắp đặt vòng cảm ứng đúng cách là điều cần thiết để đảm bảo kết quả phát hiện nhất quán và chính xác.

Phương pháp phát hiện

Thiết bị này hỗ trợ hai phương pháp phát hiện xe chính:

• ​Chế độ phát hiện sự hiện diện:​​ Giữ cho rơ-le đầu ra hoạt động miễn là xe vẫn ở trong vòng lặp. Hữu ích khi giữ cổng mở hoặc cho biết không gian đã có người sử dụng.

• ​Chế độ phát hiện xung:​​ Tạo tín hiệu đầu ra ngắn khi phát hiện thấy xe lần đầu tiên. Thường được sử dụng để bắt đầu một hành động như mở rào chắn hoặc ghi lại mục nhập.

Cài đặt phát hiện

• ​Mức độ nhạy:​​ Có thể được điều chỉnh để đảm bảo hoạt động phù hợp với các cấu hình vòng lặp khác nhau. Các cài đặt nhạy cảm hơn sẽ phù hợp với số vòng dây nhỏ hơn hoặc ít hơn. Cài đặt ít nhạy cảm hơn sẽ hoạt động tốt hơn với các vòng lặp lớn hơn hoặc các khu vực có lưu lượng truy cập cao.

• ​Thời gian kích hoạt rơle:​​ Thời lượng đầu ra có thể được đặt để phù hợp với nhu cầu của thiết bị được điều khiển, chẳng hạn như thời gian mở cổng.

• ​Lựa chọn chế độ:​​ Chọn giữa các hành vi vận hành khác nhau bao gồm tự động đặt lại, giữ thủ công, chế độ kiểm tra và tùy chọn tần số để giảm nhiễu.

• ​Dải tần số:​​ Có thể điều chỉnh để giúp ngăn chặn nhiễu xuyên âm khi nhiều máy dò được lắp đặt ở khoảng cách gần

Mọi điều chỉnh được thực hiện đối với cài đặt công tắc DIP đều yêu cầu thiết lập lại thiết bị để có hiệu lực.

Chi tiết cài đặt vòng lặp

Máy dò dựa vào một hoặc nhiều vòng cảm ứng được lắp đặt trong lòng đất. Những vòng này thường được làm từ dây đồng bện được lắp theo hình vòng và sau đó được bịt kín vào mặt đường bằng vật liệu bền như epoxy hoặc nhựa đường.

Hướng dẫn chung về vòng quay dựa trên kích thước vòng lặp:

• Vòng có chu vi khoảng 3 đến 4 mét: 6 vòng dây

• Vòng khoảng 4 đến 6 mét: 5 lượt

• Vòng khoảng 6 đến 10 mét: 4 lượt

• Vòng khoảng 10 đến 20 mét: 3 lượt

• Vòng trên 20 mét: 2 lượt

Để có kết quả tốt nhất, các vòng nên được lắp đặt cách nhau ít nhất 2 mét nếu sử dụng nhiều thiết bị trong cùng một khu vực. Cáp dài hơn chạy giữa vòng lặp và máy dò nên sử dụng cáp được che chắn để duy trì tính toàn vẹn của tín hiệu.

Tùy chọn cung cấp điện

• ​Mẫu LD-100:​​ Được thiết kế cho đầu vào nguồn AC 100-240V

• ​Mẫu LD-102:​​ Được thiết kế cho nguồn điện đầu vào 12-24V DC

Hãy chọn phiên bản phù hợp với nguồn điện hiện tại của bạn để đảm bảo hoạt động chính xác và lắp đặt dễ dàng hơn.

Tại sao đó là một sự lựa chọn đáng tin cậy

• Được người cài đặt tin cậy để sử dụng trong các ứng dụng truy cập và đỗ xe trong thế giới thực

• Đủ linh hoạt để xử lý các loại xe khác nhau và thiết lập vòng lặp

• Dễ dàng cấu hình và điều chỉnh mà không cần lập trình phức tạp

• Được thiết kế để có độ tin cậy lâu dài ở cả môi trường trong nhà và ngoài trời

• Tương thích với nhiều bộ điều khiển cổng, hệ thống truy cập và thiết bị tự động hóa

Thông số sản phẩm:



Công tắc 2 (Cài đặt công tắc Dipswitch)


1.DIP 1 & DIP 2 Cài đặt các chức năng đặc biệt


2.DIP 3 & DIP 4 Cài đặt đầu ra Rơle B


3. Tự động đặt lại cài đặt DIP 5


4. DIP 6 & DIP 7 & DIP 8 Cài đặt Rơle A Độ trễ


5. Tần số cài đặt DIP 9 & DIP 10 (40 K đến 100 KHz). Dùng để tránh nhiễu



Cài đặt vòng lặp:





So với các thương hiệu khác



Sản xuất hàng loạt:

Dây chuyền sản xuất của chúng tôi đảm bảo sản xuất hàng loạt hiệu quả, kiểm soát chất lượng nghiêm ngặt và thử nghiệm kỹ lưỡng trước khi giao hàng để cung cấp các sản phẩm Máy dò vòng ở mức hoàn hảo nhất.




LD-100 kênh đơn, đóng hộp, 1 loại 11pin kết nối 100-240VAC(tiêu chuẩn EU)
LD-102 kênh đơn, đóng hộp, 1 loại 11pin kết nối 12-24VADC(tiêu chuẩn EU)
LD-105 kênh đơn, đóng hộp, 2 loại 11pin kết nối 100-240VAC(tiêu chuẩn USA)
LD-106 kênh đơn, đóng hộp, 2 loại 11pin kết nối 12-24VADC(tiêu chuẩn USA)



Chứng nhận:




Câu hỏi thường gặp:

1. Làm thế nào chúng tôi có thể tin tưởng bạn? JUTAI là nhà sản xuất thiết bị phát hiện vòng lặp xe chuyên nghiệp với hơn 15 năm kinh nghiệm. Chúng tôi đã thử nghiệm tất cả các thương hiệu từ Châu Âu và Trung Quốc, hiểu được sự khác biệt. Trình phát hiện vòng lặp của chúng tôi phù hợp với dự án của bạn.

2. Tại sao chọn chúng tôi? Chúng tôi hướng tới một tình hình kinh doanh cùng có lợi!!!

   • Máy dò vòng lặp JUTAI được bảo hành 2 năm kể từ ngày giao hàng.
   • Dịch vụ hậu mãi 24/7, hỗ trợ trực tuyến mọi vấn đề kỹ thuật.
   • Chúng tôi chấp nhận các đơn đặt hàng nhỏ hoặc lớn (OEM/ODM).
   • Đổi sản phẩm mới nếu sản phẩm có vấn đề.
   • Bảo vệ thị trường cho khách hàng.

3. MOQ của bạn là gì? Chúng tôi chấp nhận đơn đặt hàng mẫu hoặc đơn đặt hàng lớn. Chúng tôi hiểu rằng khách hàng mới có thể muốn dùng thử các mẫu để đánh giá chất lượng và dịch vụ của chúng tôi.

4. Thời gian giao hàng của bạn là gì? Khoảng 2 đến 10 ngày làm việc tùy thuộc vào số lượng đặt hàng chính xác và lượng hàng tồn kho.

5. Sản phẩm của bạn có thể được tùy chỉnh? Vâng, chắc chắn rồi. Vui lòng thảo luận về các yêu cầu chính xác của bạn với nhóm bán hàng của chúng tôi vì chúng tôi cung cấp dịch vụ OEM/ODM.
