Cảm biến IR chống ánh sáng mặt trời cho rào cản đỗ xe và cổng tự động - phát hiện 30m

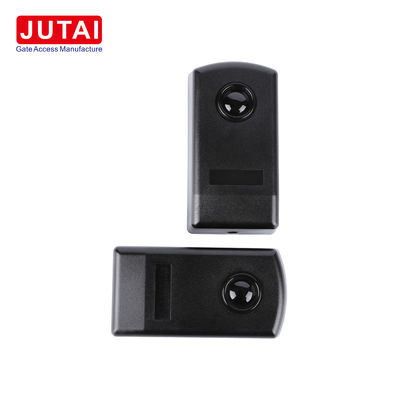

JUTAI IR - 20 Infrared Photo Sensor: Đối tác phát hiện ngoài trời lý tưởng của bạn

I. Tổng quan
Bộ cảm biến ảnh hồng ngoại JUTAI IR - 20 là một thiết bị chất lượng cao được thiết kế để cung cấp phát hiện ngoài trời chính xác và đáng tin cậy trong nhiều ứng dụng khác nhau.

II. Đặc điểm và tham số kỹ thuật

A. Các đặc điểm đáng chú ý

1. ​Ứng dụng đa năng trong hệ thống cửa
   • Máy phát hiện chùm tia đơn này thường được sử dụng trong các cửa tự động như cửa trượt, cửa trập và cửa garage.
   • Tính năng tự phát hiện cho cửa trượt đảm bảo hoạt động trơn tru. Khi chùm được chặn, cửa ngừng đóng lại và rút lại, sau đó tiếp tục đóng lại khi chùm được giải phóng.
2. ​Xây dựng chống thời tiết
   • Với xếp hạng IP65 và vỏ cao su, nó có thể chống lại bức xạ cực tím và các hạt mài mòn, làm cho nó phù hợp để sử dụng ngoài trời trong mọi điều kiện thời tiết.
3. ​Khoảng cách phát hiện mở rộng
   • Nó có phạm vi phát hiện tối đa là 20 mét. Ngay cả ở độ cao thấp, nó duy trì phạm vi phát hiện đáng tin cậy là 2 - 20 mét.
4. ​Các thành phần chất lượng cao cho hoạt động đáng tin cậy
   • Đèn hồng ngoại Đức đảm bảo phát hiện khoảng cách ổn định và kháng ánh sáng, trong khi các rơle Omron của Nhật Bản cung cấp khả năng tương thích với các nhà điều hành cửa khác nhau.

B. Bảng tham số kỹ thuật

III. Nguyên tắc hoạt động
Cảm biến truyền một chùm tia hồng ngoại. Khi một vật thể đi vào vùng phát hiện và ngắt chùm tia, nó thay đổi tín hiệu nhận được bởi máy thu. Trong các ứng dụng cửa trượt,thay đổi này kích hoạt cơ chế tự phát hiện để kiểm soát chuyển động của cửaĐối với các hệ thống an ninh, một chùm tia bị gián đoạn có thể gửi tín hiệu báo động.

IV. Hướng dẫn cài đặt

1. Nâng bảng điều khiển phía trước của IR-20M để mở.
2. Đặt các dây cáp vào vỏ của chúng và gắn cơ sở vào tường bằng cách sử dụng neo hoặc vít phù hợp.
3. Kết nối nguồn điện trong phạm vi 12 - 24V DC / AC.
4. Kiểm tra đèn LED màu đỏ trên máy thu; nó nên tắt với cài đặt đúng. Ngắt chùm chùm nên bật nó.
5. Bỏ cảm biến vào mặt trước và an toàn cho nó.
6. Kiểm tra phản ứng tiếp xúc bằng cách ngắt chùm nhiều lần.

V. Các đơn

1. ​Tự động hóa cổng và cửa
   • Được sử dụng để kích thích cơ thể trong cổng và phát hiện chống trộm trong cửa và cửa sổ.
2. ​Hệ thống an ninh
   • Thích hợp cho các thiết lập an ninh trong các tổ chức giáo dục, khu phức hợp thương mại, cơ sở y tế và khu dân cư.

VI. Kết luận
Cảm biến JUTAI IR - 20 là một lựa chọn đáng tin cậy cho các nhu cầu phát hiện ngoài trời.
