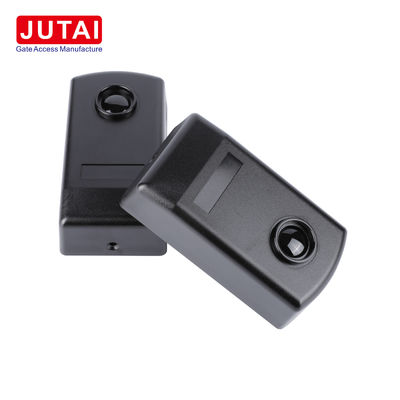

JUTAI 30m cảm biến tầm phát hiện IR cho cổng lắc và rào cản xe

JUTAI IR - 20 Infrared Photo Sensor: Đảm bảo xuất sắc trong phát hiện ngoài trời

I. Lời giới thiệu
Bộ cảm biến ảnh hồng ngoại JUTAI IR - 20 là một thiết bị phức tạp được thiết kế để đáp ứng nhu cầu của các ứng dụng phát hiện ngoài trời với độ chính xác và đáng tin cậy.

II. Đặc điểm và thông số kỹ thuật

A. Các đặc điểm nổi bật

1. ​Ứng dụng rộng trong tự động hóa cửa
   • Là một máy phát hiện chùm tia đơn lẻ, nó tìm thấy ứng dụng trong nhiều cửa tự động khác nhau.Bộ khuếch đại tích hợp trong đơn vị phát-nhận phát ra một chùm tia hồng ngoại chống lại sự can thiệp ánh sáng bên ngoài.
   • Chức năng tự phát hiện là rất quan trọng đối với cửa trượt. Nó đảm bảo hoạt động an toàn của cửa bằng cách dừng lại và rút lại khi chùm đèn bị gián đoạn và tiếp tục đóng lại khi chùm đèn được khôi phục.
2. ​Khả năng chống thời tiết mạnh mẽ
   • Với xếp hạng IP65 và vỏ cao su, nó có thể chịu được sự khắc nghiệt của môi trường ngoài trời, bao gồm tiếp xúc với ánh sáng mặt trời, mưa và bụi.
3. ​Phạm vi phát hiện dài
   • Phạm vi phát hiện tối đa là 20 mét cho phép bảo hiểm hiệu quả trong các khu vực lớn. Ở độ cao lắp đặt thấp, nó vẫn duy trì phạm vi phát hiện đáng tin cậy từ 2 đến 20 mét.
4. ​Các thành phần chất lượng cao cho hiệu suất nhất quán
   • Đèn hồng ngoại Đức cung cấp phát hiện khoảng cách ổn định và kháng ánh sáng, trong khi các relay Omron Nhật Bản đảm bảo tích hợp liền mạch với các nhà điều hành cửa khác nhau.Sản xuất SMT đảm bảo chất lượng lô.

B. Chi tiết thông số kỹ thuật

III. Làm thế nào nó hoạt động
Cảm biến hoạt động bằng cách truyền một chùm tia hồng ngoại. Khi một vật thể cản trở chùm tia này trong vùng phát hiện, nó thay đổi tín hiệu được nhận bởi máy thu. Trong các ứng dụng cửa trượt,thay đổi này yêu cầu cơ chế tự phát hiện để kiểm soát chuyển động của cửaTrong hệ thống an ninh, nó có thể kích hoạt tín hiệu báo động khi chùm tia bị gián đoạn.

IV. Hướng dẫn lắp đặt

1. Mở bảng điều khiển phía trước của IR-20M.
2. Đặt các dây cáp vào vỏ tương ứng của chúng và gắn cơ sở vào tường bằng phương pháp gắn phù hợp.
3. Kết nối nguồn điện trong phạm vi điện áp đã chỉ định.
4. Kiểm tra trạng thái đèn LED màu đỏ trên máy thu; nó nên tắt với vị trí chính xác. Ngắt chùm chùm đèn LED sẽ kích hoạt đèn LED.
5. Nắp cảm biến với tấm trước và cố định nó ở chỗ.
6. Kiểm tra phản ứng tiếp xúc bằng cách liên tục ngắt chùm tia.

V. Các lĩnh vực ứng dụng

1. ​Tự động hóa cổng và cửa
   • Lý tưởng cho việc kích thích cơ thể trong cổng và phát hiện chống trộm trong cửa và cửa sổ.
2. ​Hệ thống an ninh
   • Thích hợp cho thiết lập an ninh trong trường học, tòa nhà thương mại, bệnh viện và nhà.

VI. Tóm lại
Cảm biến JUTAI IR - 20 là một giải pháp đáng tin cậy và hiệu quả cho các nhiệm vụ phát hiện ngoài trời.
