Cảm biến IR chống ánh sáng mặt trời IP65 cho cửa trượt tự động và cửa

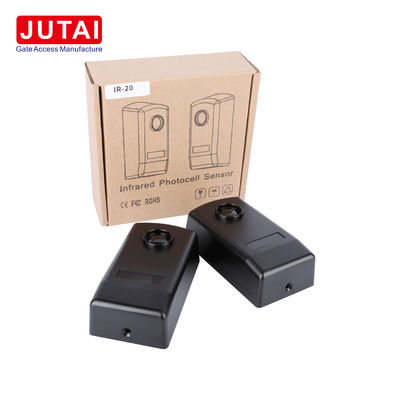

JUTAI IR - 20 Infrared Photo Sensor: Một giải pháp phát hiện ngoài trời đáng tin cậy

I. Tổng quan
Bộ cảm biến ảnh hồng ngoại JUTAI IR - 20 là một thiết bị tiên tiến được thiết kế cho các ứng dụng ngoài trời, cung cấp khả năng phát hiện chính xác trong các kịch bản khác nhau.

II. Đặc điểm và chi tiết kỹ thuật

A. Các đặc điểm chính

1. ​Phạm vi ứng dụng đa năng
   • Máy dò chùm tia đơn này được sử dụng rộng rãi trong các cửa tự động như cửa trượt, cửa trập và cửa garage, cũng như cửa sổ.Nó bao gồm một máy phát và máy thu với một bộ khuếch đại tích hợp phát ra tia hồng ngoại.
   • Tính năng tự phát hiện là một khía cạnh nổi bật, đặc biệt là đối với cửa trượt. Khi chùm chùm bị gián đoạn, cửa ngừng đóng lại và rút lại hoàn toàn, chỉ tiếp tục đóng lại khi chùm chùm được khôi phục.
2. ​Thiết kế chống thời tiết
   • Với xếp hạng IP65 và vỏ cao su, nó có thể chịu được điều kiện ngoài trời khắc nghiệt như mưa và bão bụi, nhờ khả năng chống bức xạ cực tím và các hạt mài mòn.
3. ​Phạm vi phát hiện mở rộng
   • Khả năng phát hiện vật thể trong phạm vi tối đa 20 mét. Ngay cả ở độ cao thấp (20 - 40cm trên mặt đất), nó duy trì phạm vi phát hiện đáng tin cậy từ 2 đến 20 mét.
4. ​Các thành phần chất lượng cao cho hiệu suất tối ưu
   • Đèn hồng ngoại thương hiệu Đức đảm bảo phát hiện khoảng cách ổn định và kháng ánh sáng, trong khi các bộ chuyển tiếp Omron của Nhật Bản đảm bảo khả năng tương thích với các nhà điều hành cửa khác nhau.Sản xuất vá SMT đảm bảo chất lượng sản xuất lô.

B. Bảng tham số kỹ thuật

III. Nguyên tắc hoạt động
Cảm biến hoạt động bằng cách phát ra một chùm tia hồng ngoại từ máy phát. Khi một vật thể xâm nhập vào vùng phát hiện và gián đoạn chùm tia này, nó gây ra một sự thay đổi trong tín hiệu được nhận bởi máy thu.Trong các ứng dụng như cửa trượtĐối với các hệ thống an ninh, chùm tia bị gián đoạn có thể gửi tín hiệu báo động đến một máy chủ.

IV. Các bước lắp đặt

1. Mở IR - 20M bằng cách nâng bảng phía trước.
2. Đặt dây cáp vào vỏ của chúng và gắn cơ sở vào tường, sử dụng các neo hoặc vít phù hợp tùy thuộc vào bề mặt lắp đặt.
3. Kết nối nguồn điện trong phạm vi 12 - 24V DC / AC.
4. Kiểm tra đèn LED màu đỏ trên máy thu; nó nên tắt với vị trí và sự sắp xếp đúng. Ngắt chùm chùm nên bật nó lên.
5. Bỏ tấm trước và gắn nó bằng vít.
6. Kiểm tra phản ứng relé bằng cách ngắt tia nhiều lần.

V. Các đơn

1. ​Tự động hóa cổng và cửa
   • Được sử dụng để kích thích cơ thể trong rào cản đỗ xe, cổng, vv, và như là phát hiện chống trộm cho cửa sổ và cửa.
2. ​Hệ thống an ninh
   • Thích hợp cho các thiết lập an ninh trong các tổ chức giáo dục, khu vực thương mại, cơ sở y tế và các cơ sở dân cư.

VI. Kết luận
Cảm biến JUTAI IR - 20 là một lựa chọn đáng tin cậy cho phát hiện ngoài trời, cung cấp hiệu suất ổn định và dễ cài đặt.
