Cảm biến pin quang cực đỏ ngoài trời chống thời tiết cho cổng rào chắn với phạm vi 30m

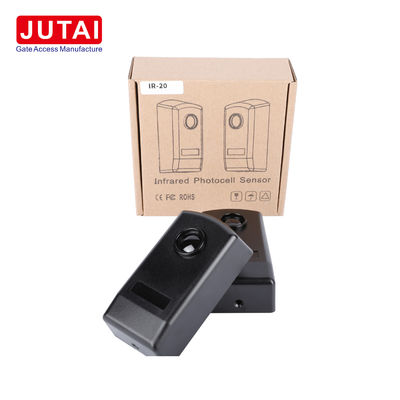

JUTAI IR - 20 Infrared Photo Sensor: Lý tưởng cho các ứng dụng phát hiện ngoài trời

I. Lời giới thiệu

Jutai IR - 20 cảm biến ảnh hồng ngoại là một thiết bị rất đáng tin cậy và linh hoạt được thiết kế cho một loạt các nhu cầu phát hiện ngoài trời.Hệ thống báo động an ninh, hoặc ứng dụng chống trộm, cảm biến này cung cấp hiệu suất tuyệt vời.

II. Đặc điểm và tham số kỹ thuật

A. Đặc điểm

1. ​Ứng dụng đa dạng
   • Máy phát hiện chùm tia đơn lẻ như JUTAI IR - 20 thường được sử dụng trong cửa trượt tự động, cửa cửa trập, cửa garage, cửa sổ, v.v.Nó bao gồm một máy phát và máy thu với một bộ khuếch đại tích hợp phát ra tia hồng ngoại.
   • Khả năng tự phát hiện của cảm biến IR - 20 đặc biệt hữu ích cho cửa trượt.Một khi chùm tia được khôi phục, cửa tiếp tục đóng lại cho đến khi nó được đóng hoàn toàn một lần nữa.
2. ​Chống khí hậu
   • Với xếp hạng IP65 và vỏ cao su, nó có khả năng chống lại bức xạ cực tím và hạt mài trầy, làm cho nó phù hợp với môi trường ngoài trời.bão bụi, và các điều kiện thời tiết khắc nghiệt khác.
3. ​Phạm vi phát hiện rộng
   • Phạm vi phát hiện tối đa là 20 mét, có thể được điều chỉnh theo các yêu cầu lắp đặt khác nhau.nó có thể duy trì một phạm vi phát hiện đáng tin cậy trong vòng 2 - 20 mét.
4. ​Các thành phần chất lượng cao
   • Đèn hồng ngoại sử dụng các thương hiệu Đức để đảm bảo phát hiện khoảng cách ổn định và kháng ánh sáng.Sản xuất vá SMT được áp dụng để đảm bảo chất lượng và độ chính xác của sản xuất lô.

B. Bảng tham số kỹ thuật

III. Nguyên tắc hoạt động

Bộ cảm biến JUTAI IR - 20 hoạt động dựa trên sự gián đoạn của chùm tia hồng ngoại. Máy phát phát phát ra chùm tia hồng ngoại hẹp (hoặc loại I hoặc II),được thiết kế để chống lại sự can thiệp ánh sáng bên ngoàiKhi một vật thể di chuyển trong vùng phát hiện được xác định bởi máy phát và máy thu, nó làm gián đoạn chùm tia hồng ngoại. Sự gián đoạn này gây ra một sự thay đổi trong tín hiệu được nhận bởi máy thu.Trong trường hợp các ứng dụng như cửa trượtĐối với hệ thống báo động an ninh, sự gián đoạn của chùm tia có thể kích hoạt tín hiệu báo động được chuyển tiếp đến máy chủ báo động an ninh.

IV. Hướng dẫn cài đặt

1. Để mở IR - 20M, nâng bảng phía trước của pin quang.
2. Đặt các dây cáp vào lồng của chúng và cố định cơ sở vào tường.
   • Nếu gắn trên tường, khoan ba lỗ 5 ø và gắn các neo vít phù hợp.
   • Nếu gắn trên kim loại, khoan ba lỗ 3 ø để gắn với các ốc tự động.
3. Tạo các kết nối điện, cung cấp năng lượng cho pin quang với điện áp từ 12 đến 24V DC/AC.
4. Nếu vị trí, đường thẳng và kết nối là chính xác, đèn LED màu đỏ trên máy thu sẽ tắt.
5. Nắp pin quang với tấm phía trước, chèn vào và đóng nó lại.
6. Ngắt tia nhiều lần để kiểm tra phản ứng của relé.
7. Sắp đặt các tấm phía trước với các ốc vít được cung cấp.

V. Các đơn

1. ​Tự động hóa cổng và cửa
   • Nó có thể hoạt động như một thiết bị cảm ứng cơ thể cho các rào cản đỗ xe, cổng đi bộ và cổng xe. Nó cũng phù hợp với việc phát hiện cửa sổ, cửa và lối đi chống trộm.
2. ​Hệ thống an ninh
   • Lý tưởng để kết hợp vào các thiết lập an ninh trong các tổ chức giáo dục, khu phức hợp thương mại, cơ sở y tế, khu dân cư, v.v.Phạm vi phát hiện ổn định đảm bảo phát hiện chính xác các sự xâm nhập ngay cả trong môi trường ngoài trời.

VI. Kết luận

Máy cảm biến ảnh hồng ngoại JUTAI IR - 20 là một thiết bị chất lượng cao, đáng tin cậy và chống lại thời tiết, cung cấp nhiều ứng dụng trong cả cơ chế mở cổng và hệ thống an ninh.Các tính năng tiên tiến của nó, hiệu suất ổn định và dễ cài đặt làm cho nó trở thành một lựa chọn tuyệt vời cho các nhu cầu phát hiện ngoài trời khác nhau.
