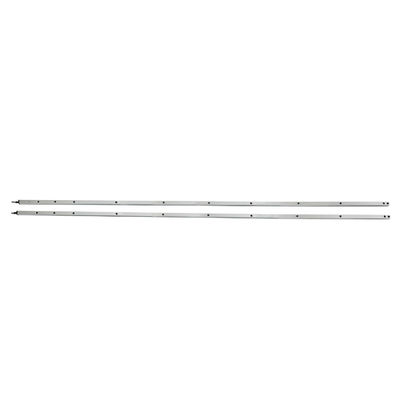

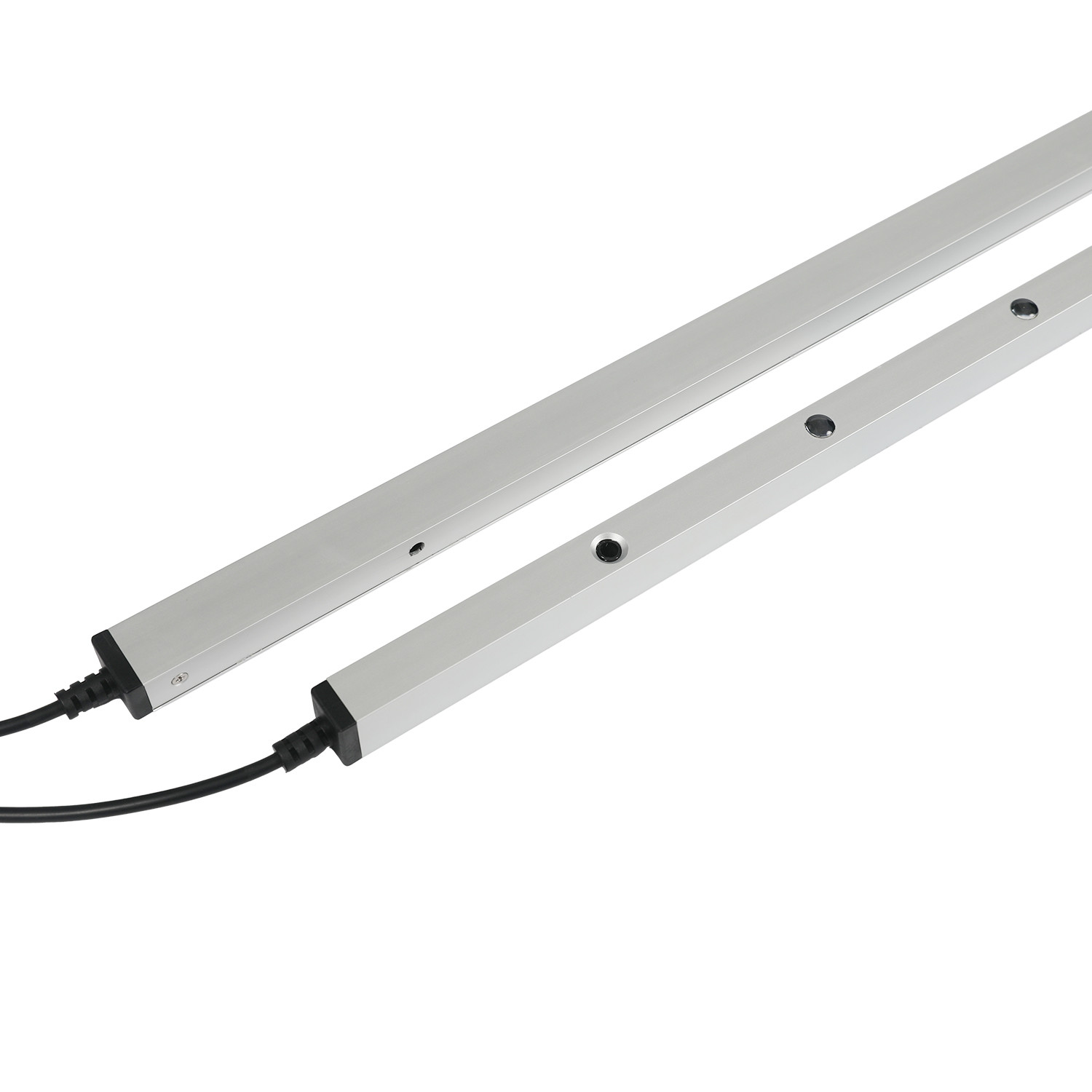

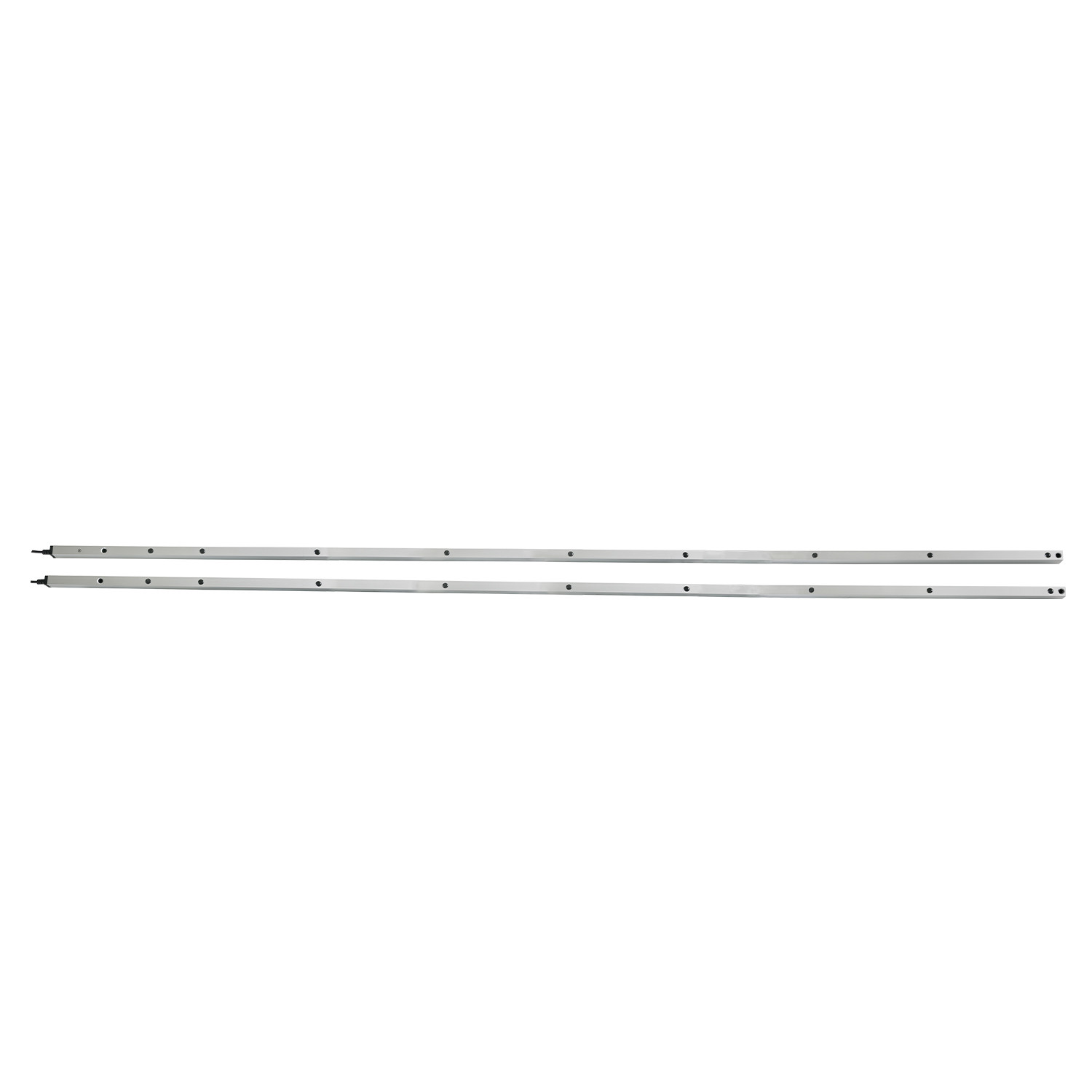

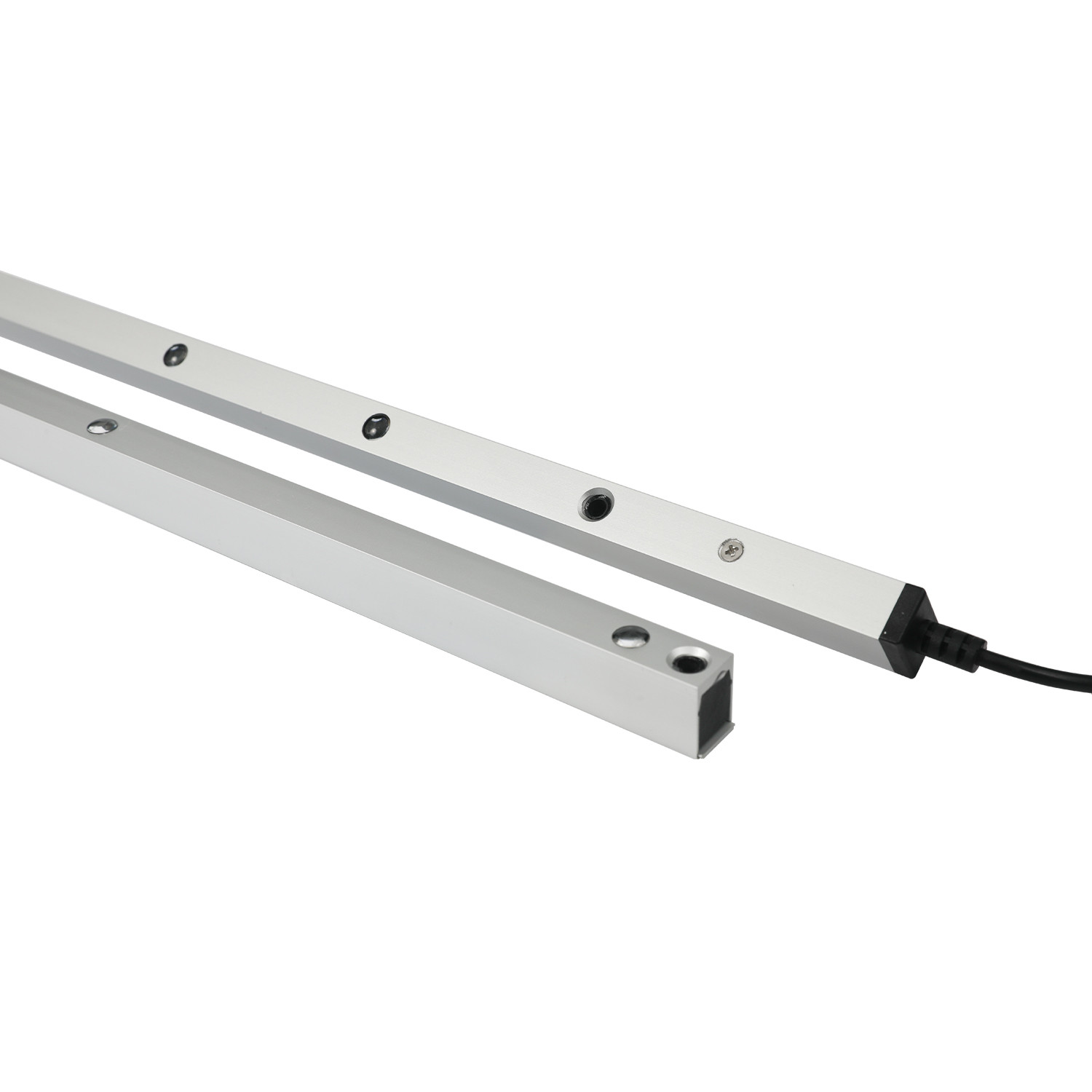

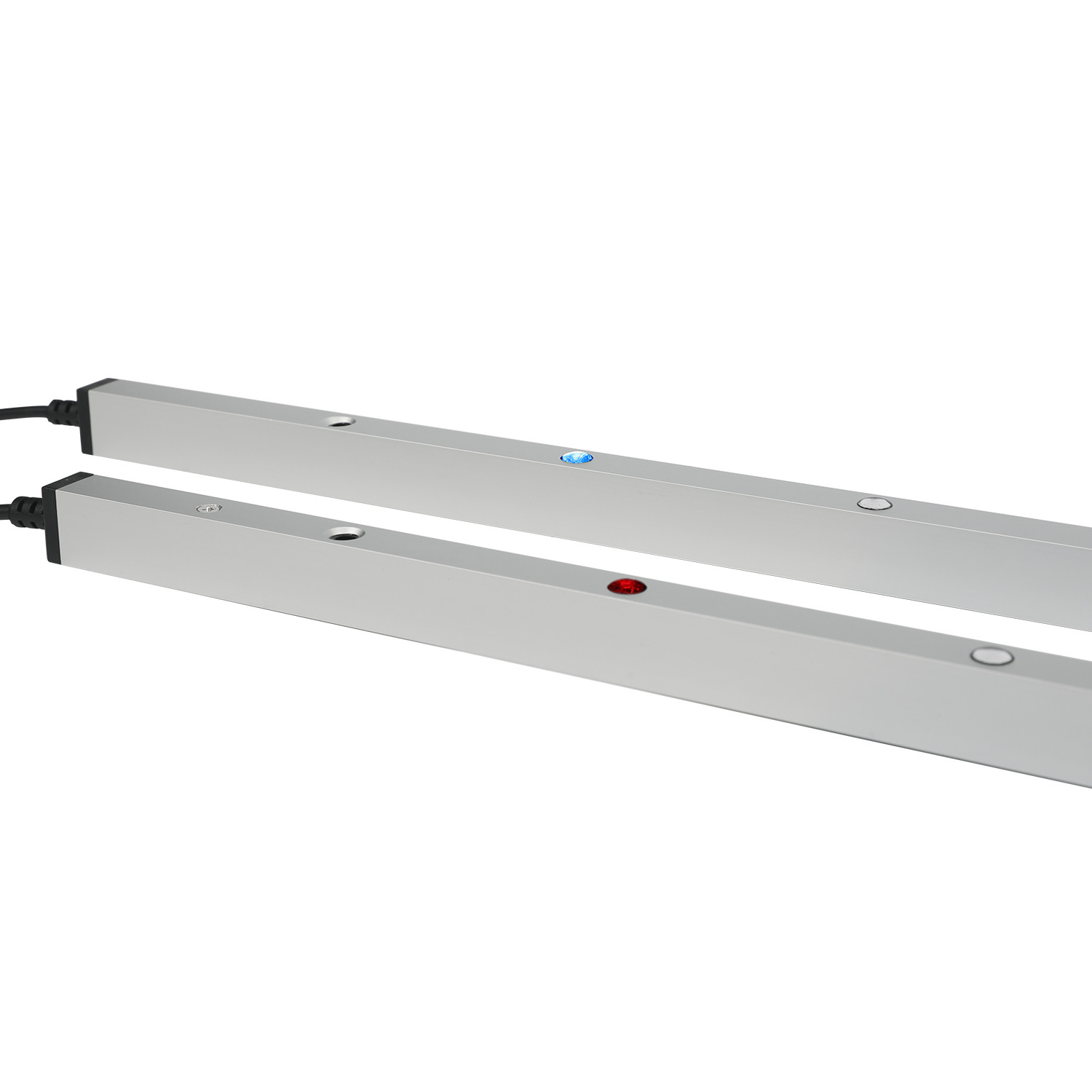

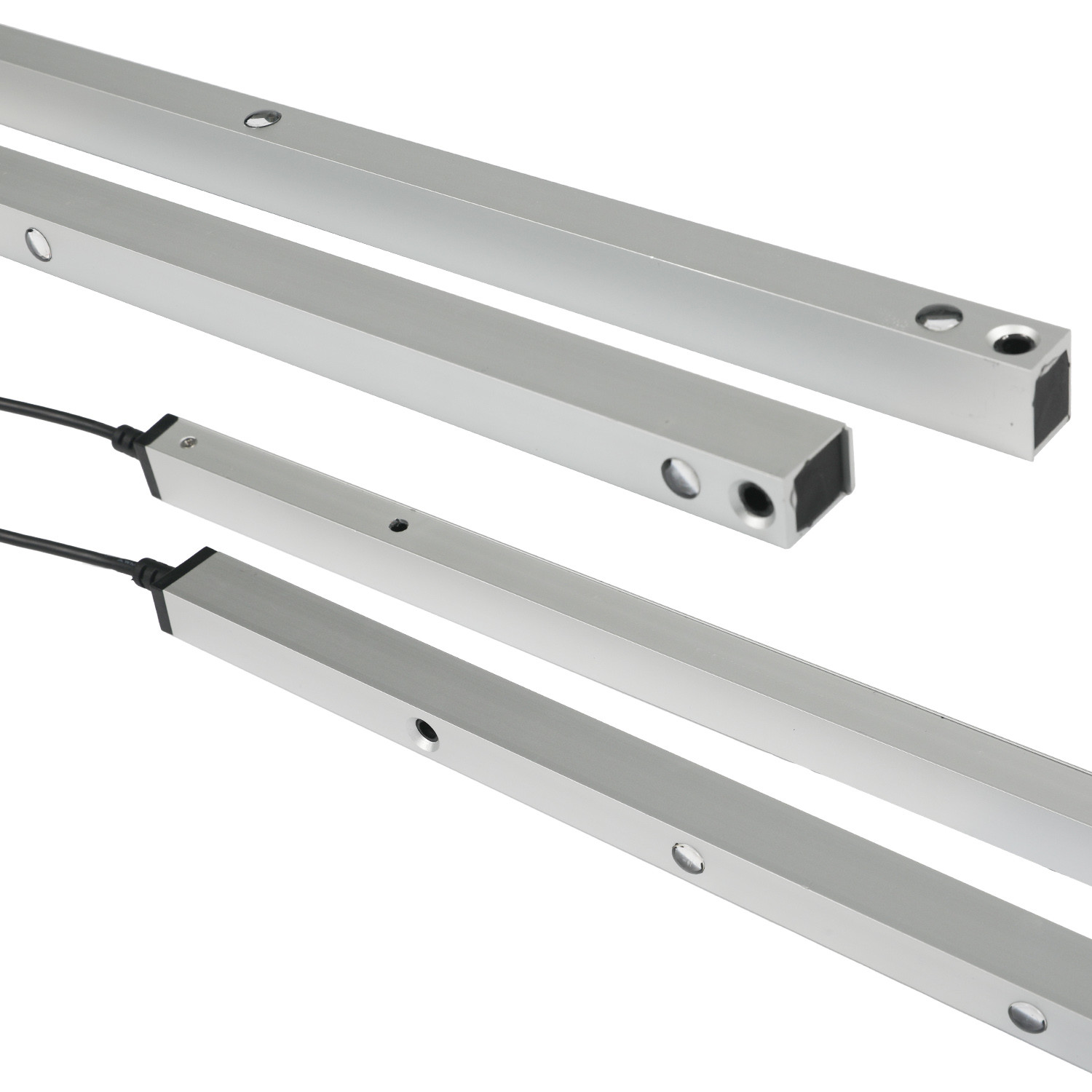

Tấm rèm ánh sáng hồng ngoại IP67

Shenzhen Jutai Comm Co., Ltd. - Cảm biến cửa đèn pin

Rào đèn trắng từ Shenzhen Jutai Comm Co., Ltd. là một thiết bị an toàn sáng tạo được thiết kế để tăng cường bảo vệ và hiệu quả hoạt động của cửa công nghiệp.Được trang bị một cảm biến hồng ngoại hoạt động mạnh mẽ có khả năng chống ánh sáng mạnh mẽ, thiết bị này hoạt động đáng tin cậy ngay cả trong điều kiện ánh sáng khó khăn.nó cung cấp giám sát an toàn quan trọng trong môi trường công nghiệp, làm cho nó trở thành một khoản đầu tư vô giá để đảm bảo an toàn nơi làm việc.

Đặc điểm kỹ thuật và lợi ích

• Tích hợp hệ thống liền mạch: Được thiết kế để dễ dàng kết hợp vào nhiều hệ thống điều khiển cửa, cảm biến này đảm bảo tính tương thích và tích hợp hoạt động suôn sẻ.

• Cài đặt thích nghi: Bộ cảm biến có thể được tích hợp trực tiếp vào cạnh cửa, cung cấp tính linh hoạt để phù hợp với các cấu hình cửa khác nhau và các yêu cầu cài đặt.

• Thiết kế nhỏ gọn và hiệu quả: Mô hình CL15-8L8 là một rèm đèn nhỏ gọn được thiết kế đặc biệt cho cửa và cổng tự động, đảm bảo an toàn đáng tin cậy trong một dấu chân nhỏ.

• Phạm vi ứng dụng rộng: Thích hợp cho cửa tốc độ cao, cửa cắt, cửa lăn, cửa kính thiên văn đóng theo chiều dọc và thang máy chở hàngchứng minh tính linh hoạt của nó trên nhiều ứng dụng công nghiệp.

• Khả năng phát hiện chính xác: Sử dụng công nghệ xuyên chùm để phát hiện chính xác sự hiện diện của cá nhân hoặc vật thể, do đó ngăn ngừa tai nạn và đảm bảo tín hiệu hoạt động cửa kịp thời.

• Tùy chọn đầu ra linh hoạt: Cung cấp nhiều phương thức đầu ra (NO / NC và COM), tăng tính linh hoạt tích hợp với các hệ thống điều khiển cửa khác nhau.

• Hiệu quả năng lượng: Hoạt động với mức tiêu thụ điện thấp dưới 20mA ở DC12V và hỗ trợ phạm vi điện áp hoạt động DC12-24V, đảm bảo sử dụng năng lượng hiệu quả.

• Đường dây đơn giản: rèm đèn an toàn làm trống loại bỏ sự cần thiết của một dây đồng bộ hóa giữa máy phát và máy thu, hợp lý hóa dây điện tại chỗ và giảm chi phí vật liệu.Máy phát chỉ cần một dây điện, trong khi máy thu cần một dây điện và dây đầu ra tín hiệu chuyển tiếp. tín hiệu đồng bộ được truyền qua hồng ngoại,với logic bảng mạch đảm bảo đồng bộ hóa thông qua truyền này.

Các thông số kỹ thuật chính

• Mô hình: CL15-8L8
• Công nghệ: Cảm biến hồng ngoại hoạt động với kháng ánh sáng mạnh
• Khoảng cách phát hiện: 8m
• Thời gian phản ứng: Nhanh và đáng tin cậy
• Dòng điện làm việc: < 20mA ở DC12V
• Điện áp hoạt động: DC12-24V
• Phương pháp đầu ra: NO/NC và COM
• Ứng dụng: Cửa tốc độ cao, cửa cắt, cửa lăn, cửa kính thiên văn đóng thẳng đứng, thang máy chở hàng
• Độ cao bảo vệ: tối đa 1225mm (chế độ ẩn), 1305mm (chế độ bình thường)
• Nhiệt độ hoạt động: -20 ~ +70°C
• Mức độ bảo vệ: IP67
• Vật liệu vỏ: hợp kim nhôm

Hướng dẫn cài đặt

1. Loại bỏ vỏ và kết nối dây:

   • Tháo các nắp trên và dưới của cảm biến.
   • Thiết lập các kết nối dây và đường dẫn cuối sợi thông qua cổng sợi được chỉ định.

2. Vị trí và dấu lỗ:

   • Đặt bộ phát và máy thu song song để xác nhận vị trí lắp đặt.
   • Đánh dấu vị trí lỗ chính xác trên tường.

3. Khoan và sửa chữa:

   • Sử dụng một khoan gõ để tạo ra lỗ tại các vị trí được đánh dấu.
   • Đặt các phích tường vào các lỗ khoan và bảo vệ chúng bằng vít.

4. Máy truyền và máy thu gắn:

   • Tích máy phát và máy thu vào tường bằng cách sử dụng các ốc vít M3 * 25.
   • Kết nối nguồn điện và kiểm tra sự liên kết của cảm biến.
   • Điều chỉnh góc bằng cách xoay ống nhôm nếu cần thiết.
   • Cắt chặt vít quay một cách chắc chắn một khi sắp xếp.

5. Thay thế nắp và thử nghiệm cuối cùng:

   • Tái gắn các nắp trên và dưới của cảm biến bằng các ốc vít M2 * 8.
   • Thực hiện thử nghiệm cuối cùng để đảm bảo chức năng cảm biến thích hợp.

Tăng cường an toàn nơi làm việc

Tăng cường an toàn và an toàn của các hoạt động công nghiệp của bạn với Door Sensor Photocell Light Curtain.Các tùy chọn lắp đặt linh hoạtSự tích hợp liền mạch với các hệ thống điều khiển cửa khác nhau và phạm vi ứng dụng rộng làm cho nó trở thành một lựa chọn đáng tin cậy để tăng cường an toàn trong môi trường công nghiệp.Tin tưởng vào chất lượng và hiệu suất của rèm đèn CL15-8L8 để cung cấp an toàn tối ưu và yên tâm.

Đặc điểm

• Tích hợp: tương thích với tất cả các loại hệ thống điều khiển cửa
• Loại lắp đặt: tích hợp trực tiếp vào cạnh cửa do trống cửa
• Mô tả: Bộ cảm biến rèm cửa an toàn tự động
• Số mô hình: CL15-8L8 (8 chùm, chiều cao 150cm)
• Loại: rèm đèn an toàn
• Sử dụng: Cửa tốc độ cao, cửa cắt, cửa lăn, cửa kính thiên văn đóng thẳng đứng, thang máy chở hàng
• Lý thuyết: rèm ánh sáng an toàn xuyên quang được sử dụng cho cửa nhanh và cửa cửa trập trượt để ngăn chặn cắt (người hoặc vật thể),xác định chính xác những người hoặc vật thể đi qua để cung cấp tín hiệu mở cửa và tránh các mối nguy hiểm an toàn tiềm ẩn.
• Kết quả: NO/NC, COM
• Dòng điện làm việc: <20mA@DC12V
• Điện áp hoạt động: DC12-24V
• Phạm vi phát hiện: tối đa 8m
• Độ cao bảo vệ: tối đa 1225mm (chế độ ẩn), 1305mm (chế độ bình thường)
• Phương pháp đầu ra: NO/NC, COM
• Các chùm: 8 chùm

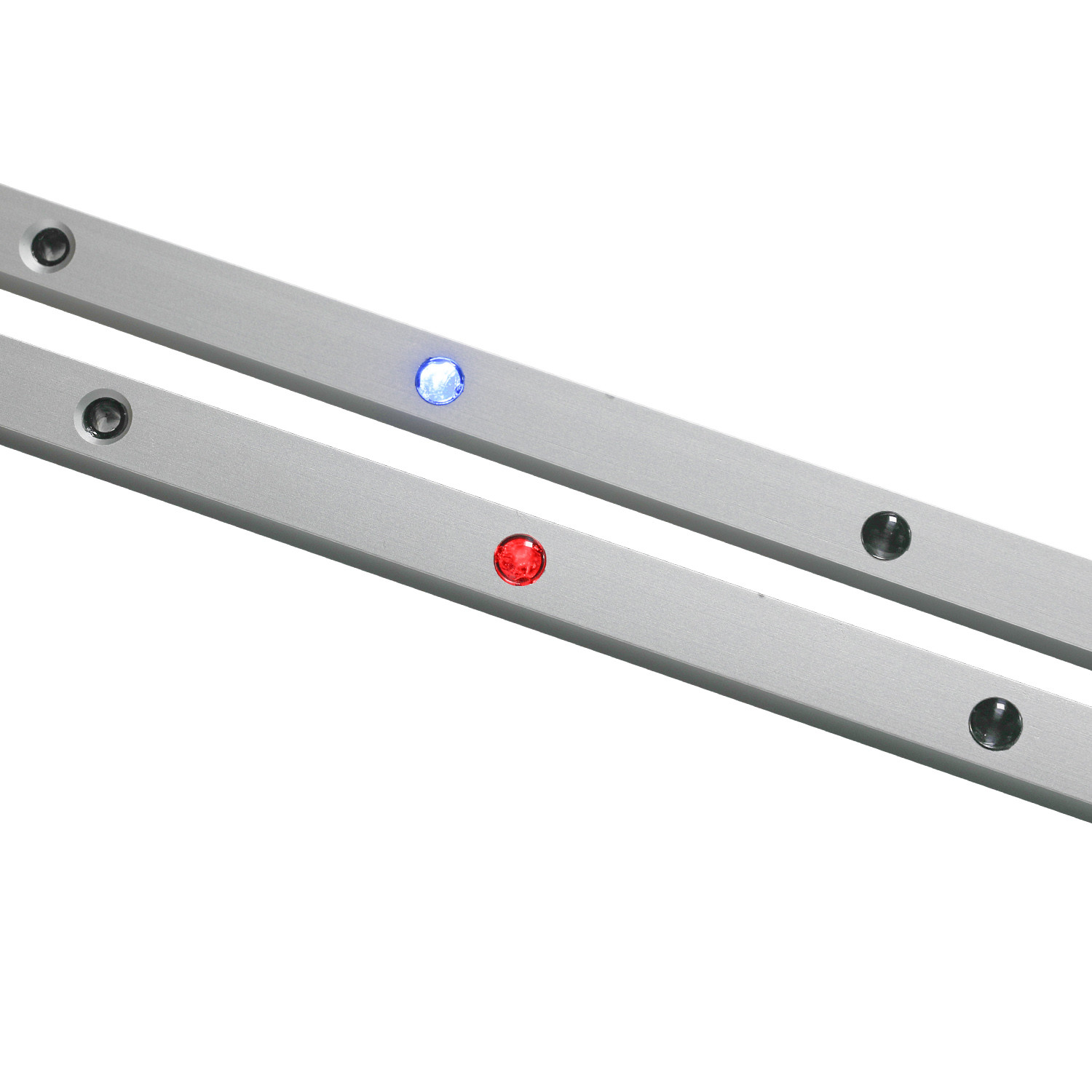

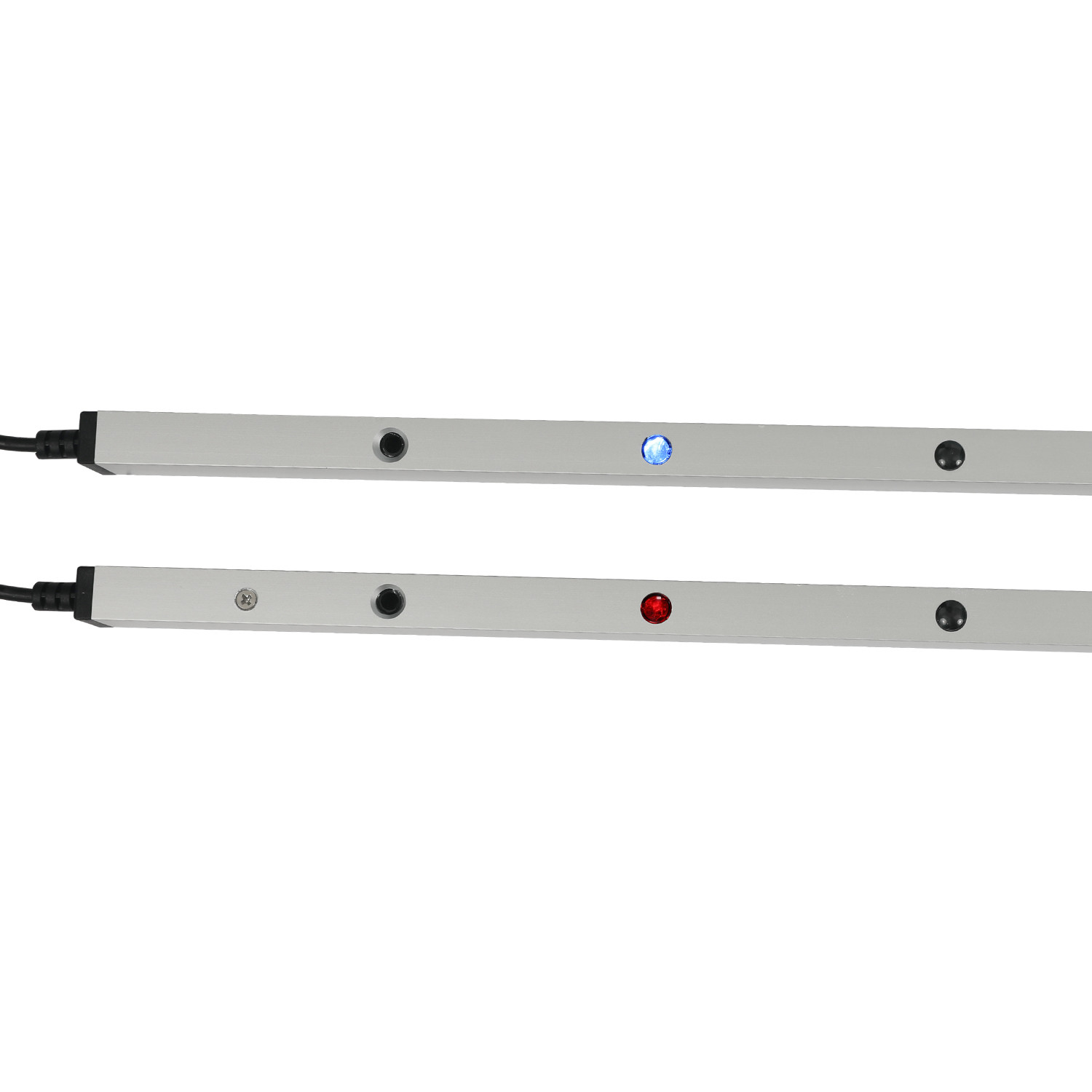

• Tình trạng đèn LED:

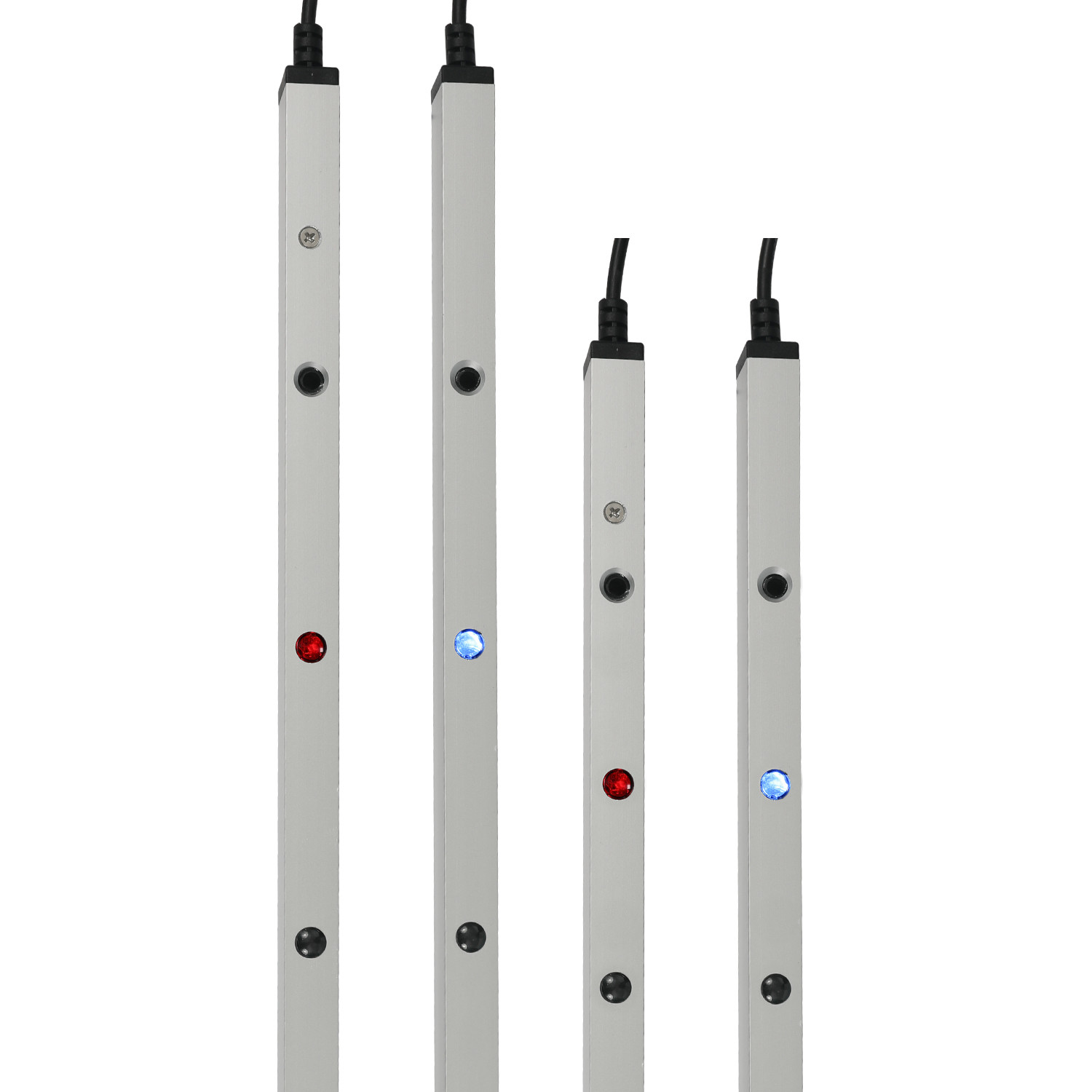

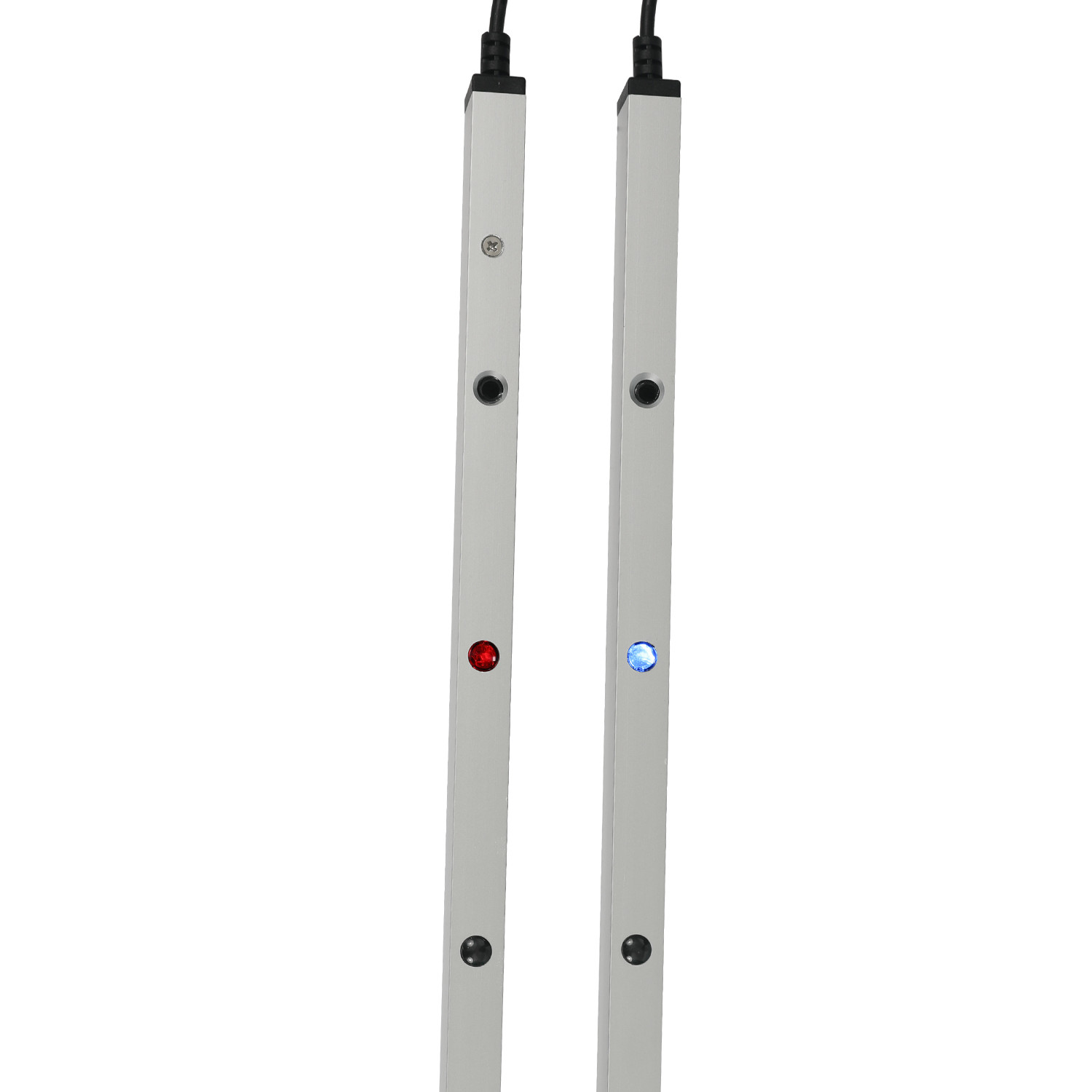

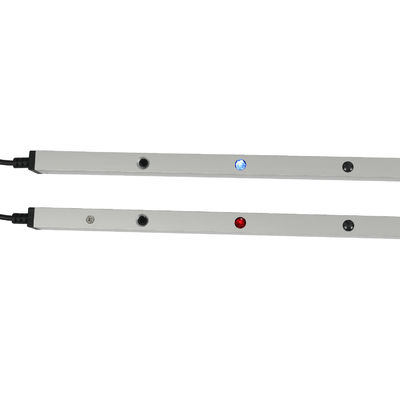

  • Máy thu: Ánh sáng đỏ (được chặn đối tượng), Ánh sáng xanh (không bị chặn), Ánh sáng xanh nhấp nháy (máy phát và máy thu không phù hợp)
  • Máy phát: Hằng số ánh sáng xanh (bình thường), nhấp nháy ánh sáng màu đỏ (tăng suất dưới 9V, trên 28V)
• Nhiệt độ hoạt động: -20 ~ +70°C
• Mức độ bảo vệ: IP67
• Vật liệu vỏ: hợp kim nhôm

Tăng độ an toàn cửa công nghiệp với cảm biến màn màn đèn hồng ngoại 1500mm của chúng tôi.
