DC12V/24V giám sát gia đình đèn hồng ngoại cảm biến chuyển động CE

DC12V/24V giám sát tại nhà ngoài trời hoạt động Photocell Beam Sensor Máy phát hiện hồng ngoại

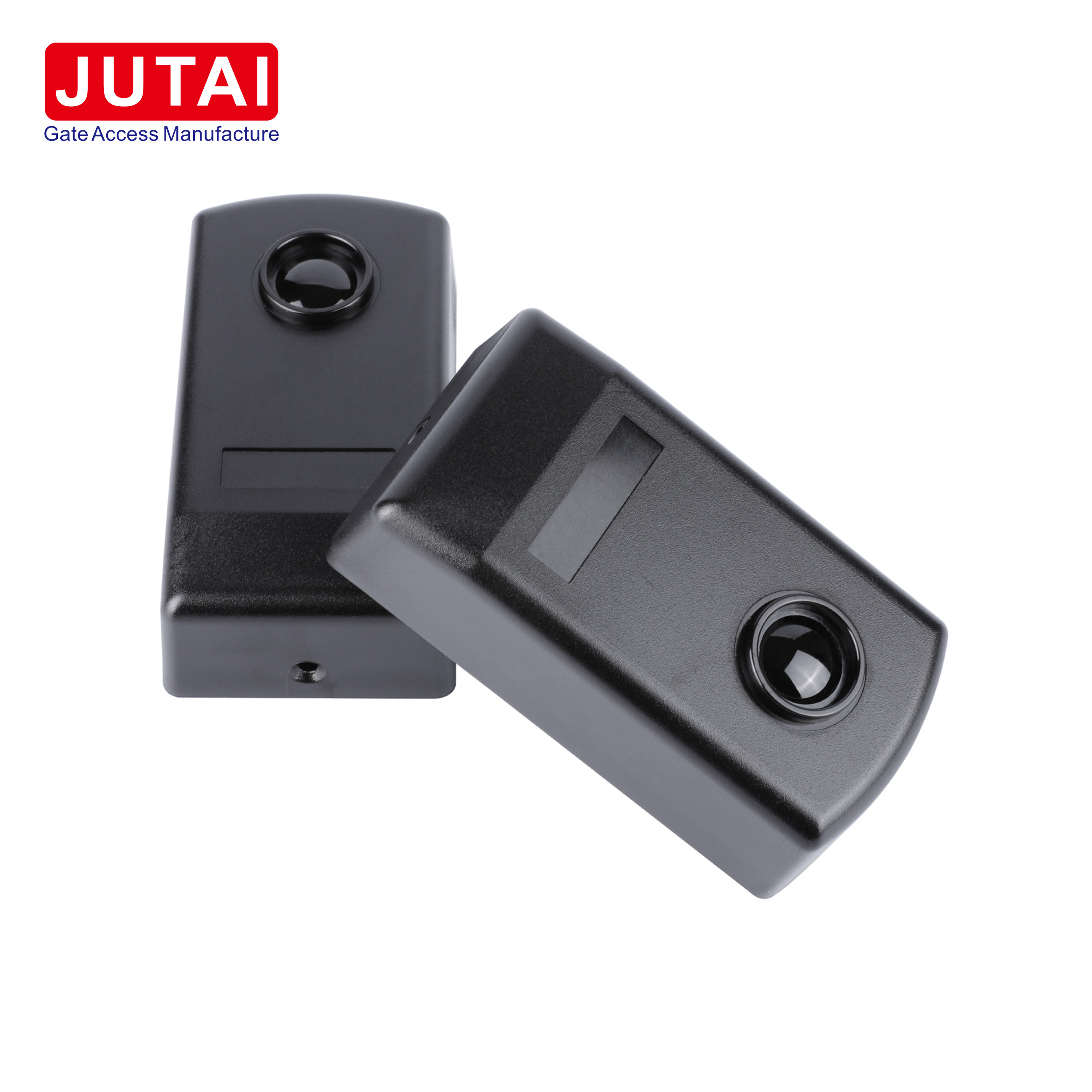

Tăng cường an toàn và hiệu quả với cảm biến chùm tia hồng ngoại JUTAI IR-20

Đặc điểm chính:

1. Phạm vi phát hiện rộng rãi: Với phạm vi phát hiện đáng chú ý lên đến 30 mét, IR-20 đảm bảo phạm vi phủ sóng toàn diện, ngay cả trong môi trường ngoài trời đầy thách thức.

2. Tăng độ nhạy: Với độ nhạy cao, IR-20 phát hiện ngay cả những chuyển động hoặc vật thể nhỏ nhất, tăng cường các biện pháp an ninh.

3. Thời gian phản ứng nhanh: Với thời gian phản ứng nhanh như chớp, IR-20 nhanh chóng xác định các mối đe dọa tiềm ẩn, cho phép hành động nhanh chóng.

4. Khả năng chống nhiễu: Được thiết kế để chịu được nhiễu ánh sáng môi trường, chẳng hạn như ánh sáng mặt trời hoặc đèn xe, IR-20 duy trì hiệu suất nhất quán trong mọi điều kiện.

5. Cài đặt thân thiện với người dùng: Được thiết kế để dễ dàng cài đặt và sắp xếp, IR-20 đơn giản hóa các thủ tục cài đặt, giảm thời gian ngừng hoạt động và hợp lý hóa các nhiệm vụ bảo trì.

Ứng dụng:

1. Kiểm soát truy cập liền mạch: Hoàn hảo cho các cửa tự động và hệ thống kiểm soát truy cập, IR-20 tạo điều kiện thuận lợi cho người hoặc xe, tăng cường an toàn và tiện lợi.

2. Các biện pháp an ninh mạnh mẽ: Trong các ứng dụng an ninh, IR-20 có hiệu quả phát hiện sự xâm nhập trái phép, củng cố các giao thức an ninh xung quanh, cửa sổ và cửa.

3. Tối ưu hóa công nghiệp: Trong môi trường công nghiệp, IR-20 tối ưu hóa các dây chuyền sản xuất bằng cách phát hiện chính xác vị trí và chuyển động của đối tượng, cải thiện hiệu quả hoạt động.

4. Quản lý đỗ xe hiệu quả: Được triển khai tại bãi đỗ xe, IR-20 quản lý hiệu quả việc nhập và xuất xe, đảm bảo lưu lượng giao thông trơn tru và sử dụng hiệu quả các chỗ đỗ xe.

Hướng dẫn cài đặt:

1. Truy cập thuận tiện: Mở bảng điều khiển phía trước của tế bào quang để dễ dàng truy cập các thành phần bên trong.

2. Chịu an toàn: Chèn dây cáp vào các khe cắm được chỉ định và cố định vững chắc cơ sở vào tường, đảm bảo sự ổn định trong khi vận hành.

3. Các tùy chọn gắn đa dạng: Chọn phương pháp gắn phù hợp cho bề mặt tường hoặc kim loại, đảm bảo vị trí an toàn.

4. Kết nối chính xác: Kết nối các cáp và cung cấp năng lượng cho pin quang trong phạm vi điện áp được chỉ định để có hiệu suất tối ưu.

5. Định hướng chính xác: Định hướng pin quang chính xác để duy trì chức năng thích hợp, được chỉ ra bởi trạng thái của đèn LED màu đỏ.

6. Kiểm tra chức năng: Kiểm tra phản ứng tiếp xúc bằng cách ngắt chùm tia hồng ngoại, đảm bảo hoạt động đáng tin cậy.

7. Khóa an toàn: Thay thế bảng điều khiển phía trước và bảo vệ nó bằng các vít được cung cấp để duy trì tính toàn vẹn và chức năng.

Ưu điểm và đặc điểm:

1. Tích hợp liền mạch: IR-20 tích hợp liền mạch với các hệ thống điều khiển cửa khác nhau, cung cấp tính tương thích và dễ sử dụng.

2. Giải pháp lắp đặt linh hoạt: Các tùy chọn lắp đặt thích nghi của nó, bao gồm tích hợp cạnh cửa, đơn giản hóa các thủ tục lắp đặt để tăng sự tiện lợi.

3. Các biện pháp an toàn đáng tin cậy: Với các tính năng an toàn mạnh mẽ, IR-20 đảm bảo bảo vệ đáng tin cậy cho cửa và cổng tự động, ưu tiên an toàn cho người dùng.

4. Phạm vi ứng dụng linh hoạt: Thích hợp cho các loại cửa khác nhau và môi trường công nghiệp, IR-20 cung cấp tính linh hoạt trong việc sử dụng và triển khai.

5. Khả năng phát hiện chính xác: Khả năng phát hiện chính xác các cá nhân hoặc vật thể đi qua đảm bảo phòng ngừa tai nạn và tăng cường các biện pháp an ninh.

6. Hiệu suất hiệu quả: IR-20 hoạt động với mức tiêu thụ năng lượng thấp và cung cấp các tùy chọn đầu ra linh hoạt, đảm bảo hiệu suất hiệu quả và đáng tin cậy.

7. Độ bền trong điều kiện khắc nghiệt: Xếp hạng chống nước IP67 của nó cho phép IR-20 chịu được các điều kiện môi trường khó khăn, đảm bảo tuổi thọ và độ bền.

Tóm lại, cảm biến chùm tia hồng ngoại JUTAI IR-20 là đỉnh cao của an ninh và hiệu quả trong nhiều ứng dụng khác nhau.và quy trình lắp đặt thân thiện với người dùng, IR-20 cung cấp hiệu suất vô song trong việc đảm bảo an toàn và tiện lợi trong nhiều môi trường khác nhau,củng cố vai trò của nó như một thành phần không thể thiếu của các hệ thống kiểm soát truy cập và an ninh hiện đại.

Các thông số kỹ thuật

Chi tiết kết nối của JUTAI IR-20

Lắp đặt pin quang IR-20M: Hướng dẫn từng bước

1- Tham nhập nội bộ:

• 1.1 Nâng nhẹ tấm trước của pin quang để lộ các thành phần bên trong của nó, cho phép truy cập dễ dàng trong quá trình lắp đặt.

2. Đặt cáp và cố định cơ sở:

• 2.1 Chú ý đưa các dây cáp vào các khe cắm được chỉ định của chúng trong pin quang.
• 2.2 Đặt chân của pin quang vào tường bằng cách sử dụng các thiết bị gắn phù hợp, đảm bảo sự ổn định và đáng tin cậy.

3. Lắp đặt trên tường hoặc bề mặt kim loại:

• 3.1 Nếu gắn trên tường, hãy khoan ba lỗ 5 ø và chèn các neo vít phù hợp để neo vững chắc pin quang.
• 3.2 Để gắn trên bề mặt kim loại, khoan ba lỗ 3 ø và sử dụng các ốc vít tự bóp để đảm bảo gắn chắc.

4- Kết nối:

• 4.1 Kết nối các dây cáp cần thiết với pin quang, đảm bảo cách nhiệt thích hợp và kết nối an toàn.
• 4.2 Năng lượng cho pin quang với điện áp ổn định trong khoảng từ 12 đến 24V DC/AC để cho phép hoạt động của nó.

5. Đảm bảo vị trí thích hợp:

• 5.1 Kiểm tra vị trí, sắp xếp và kết nối chính xác của các thành phần tế bào quang để tối ưu hóa hiệu suất.
• 5.2 Xác nhận rằng đèn LED màu đỏ trên máy thu vẫn tắt khi pin quang được cấu hình chính xác.
• 5.3 Đèn đèn LED màu đỏ sẽ chiếu sáng nếu chùm tia hồng ngoại bị gián đoạn, cho thấy các chướng ngại vật tiềm ẩn.

6. Bìa với bảng điều khiển trước:

• 6.1 Sau khi kiểm tra tất cả các kết nối, hãy cẩn thận che phủ pin quang với tấm trước.
• 6.2 Đặt tấm trước vào chắc chắn cho đến khi nó dừng lại, đảm bảo phù hợp chặt chẽ, và sau đó đóng chặt để bảo vệ các thành phần bên trong.

7Hệ thống thử nghiệm:

• 7.1 Thực hiện thử nghiệm hệ thống kỹ lưỡng bằng cách cố tình ngắt chùm tia hồng ngoại nhiều lần.
• 7.2 Quan sát và xác nhận phản ứng rơle thích hợp để xác nhận chức năng của tế bào quang.

8. Bảo vệ bảng điều khiển phía trước:

• 8.1 Cuối cùng, gắn chắc tấm trước vào vị trí bằng cách sử dụng các vít được cung cấp, đảm bảo nó vẫn được gắn chặt với pin quang.

Bằng cách cẩn thận làm theo các hướng dẫn từng bước này, bạn có thể tự tin lắp đặt và đảm bảo hoạt động đúng cách của pin quang IR-20M,do đó tăng cường bảo mật và hiệu quả trong ứng dụng của bạn.

Hướng dẫn lắp đặt cho JUTAI IR-20 20 mét quang điện hồng ngoại có dây

1. Chuẩn bị vị trí lắp đặt:

   • Chọn một vị trí phù hợp để đảm bảo phủ sóng tối ưu để phát hiện.
   • Đảm bảo khu vực không bị cản trở để ngăn chặn sự can thiệp.

2. Vị trí gắn:

   • Lắp đặt pin quang hồng ngoại ở độ cao và góc thích hợp để bảo vệ và phát hiện tối đa.
   • Sử dụng một bề mặt gắn chắc chắn và ổn định để ngăn chặn chuyển động hoặc sai đường.

3. Kết nối dây:

   • Xem sơ đồ dây điện hoặc hướng dẫn sử dụng được cung cấp để kết nối đúng các dây.
   • Đảm bảo tất cả các kết nối được cách điện an toàn để ngăn ngừa các vấn đề điện.

4. Nguồn cung cấp điện:

   • Cung cấp nguồn điện ổn định trong phạm vi điện áp được chỉ định (thường là 12-24V DC).
   • Kiểm tra hai lần cực và điện áp để tránh làm hỏng đơn vị trong quá trình lắp đặt.

5. Định hướng và thử nghiệm:

   • Đặt các đèn hồng ngoại đối diện nhau để đảm bảo phủ sóng phát hiện thích hợp.
   • Kiểm tra tế bào quang bằng cách chặn chùm tia hồng ngoại và xác minh phản ứng relé về chức năng.

6. Chế độ tinh chỉnh:

   • Điều chỉnh các thiết lập sắp xếp và độ nhạy khi cần thiết để tối ưu hóa hiệu suất.
   • Giảm thiểu các báo động sai hoặc phát hiện bỏ lỡ bằng cách tinh chỉnh tế bào quang.

7. Thiết lập an toàn:

   • Sau khi xác nhận hoạt động đúng đắn, hãy gắn chặt pin quang sử dụng phần cứng lắp đặt được cung cấp.
   • Đảm bảo tất cả các kết nối đều chặt chẽ và đơn vị được bảo vệ khỏi các yếu tố môi trường.

Bằng cách cẩn thận tuân thủ các hướng dẫn cài đặt này, bạn có thể đảm bảo độ tin cậy và hiệu suất hàng đầu với pin quang hồng ngoại dây JUTAI IR-20 20 mét,cung cấp sự an toàn và sự tiện lợi vô song cho nhu cầu của bạn.
