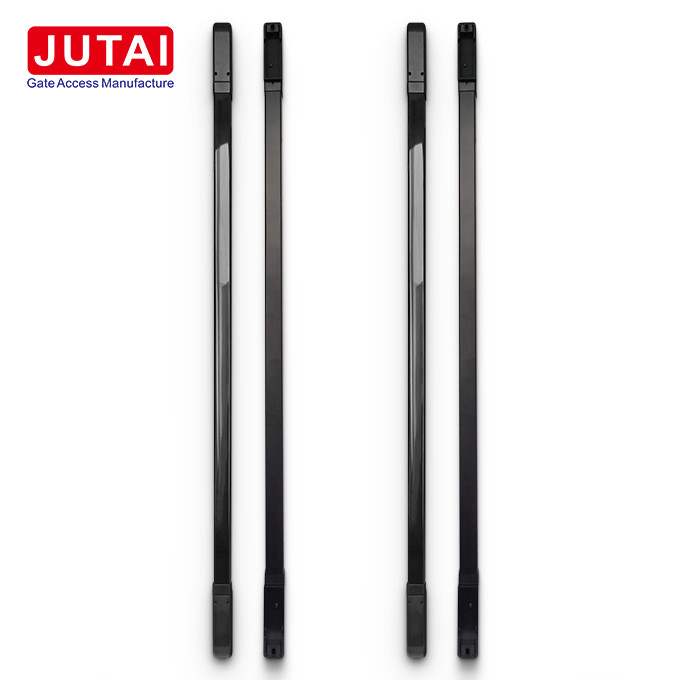

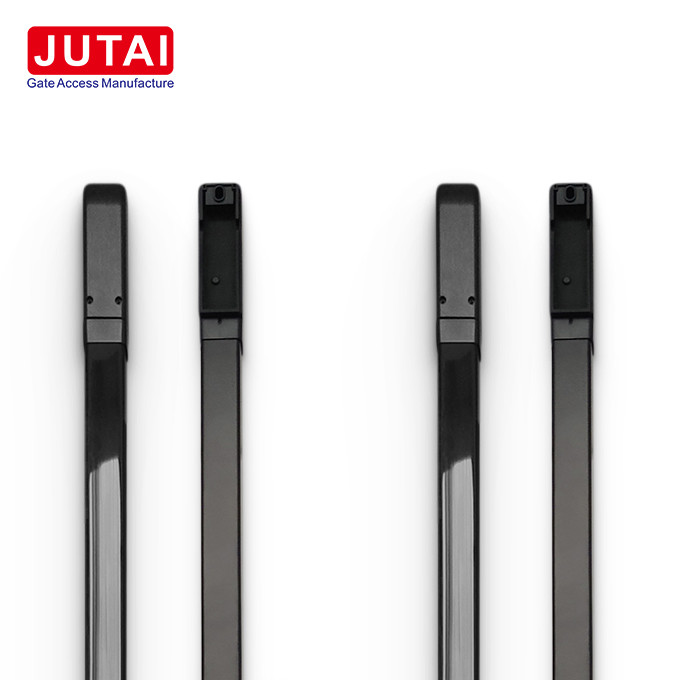

Infrared Light Curtain Sensor 1m 4 chùm

Tên sản phẩm: JUTAI Safety Light Curtain Sensor

Mô tả sản phẩm: Máy cảm biến rèm đèn an toàn JUTAI là một giải pháp tiên tiến được thiết kế để đảm bảo an toàn và an ninh của cửa công nghiệp, cổng rào cản và khu dân cư.Đứng cao 1 mét và được trang bị 4 chùm tia hồng ngoại, cảm biến này cung cấp chức năng và độ tin cậy vô song được thiết kế để chịu được môi trường khắc nghiệt và nhiễu ánh sáng mạnh mẽ,nó cung cấp bảo vệ mạnh mẽ với xếp hạng chống nước IP65.
Nguyên tắc hoạt động: Bộ cảm biến rèm cửa ánh sáng an toàn JUTAI hoạt động thông qua phát xạ, lan truyền, tương tác, phản xạ và tiếp nhận bức xạ hồng ngoại.Dưới đây là một sự phân chia chi tiết về các nguyên tắc làm việc của nó:

1. Phát xạ hồng ngoại: Cảm biến phát ra chùm tia hồng ngoại bằng cách sử dụng một máy phát xạ hồng ngoại tích hợp.
2. Phân truyền chùm tia: chùm tia hồng ngoại này đi dọc theo một con đường được xác định trước, tạo ra một rào cản phát hiện vô hình.
3. Tương tác mục tiêu: Khi một vật thể cắt đứt chùm tia, nó tương tác với ánh sáng hồng ngoại bằng cách phản xạ, hấp thụ hoặc phân tán nó.
4. Phản xạ hoặc Phân tán: Máy thu hồng ngoại của cảm biến chụp ánh sáng hồng ngoại phản xạ hoặc phân tán từ vật thể.
5. Xử lý tín hiệu: Bộ cảm biến xử lý tín hiệu nhận được để phân tích các thuộc tính như cường độ tín hiệu và tần số, xác định các chi tiết quan trọng về vật thể, như sự hiện diện và khoảng cách của nó.
6. Kết quả đầu ra: Dữ liệu được xử lý sau đó được chuyển đổi thành tín hiệu điện hoặc kỹ thuật số, có thể kích hoạt các hành động, báo động hoặc ghi lại dữ liệu.

Đặc điểm chính:

• Độ bền đặc biệt: Được thiết kế để chống lại sự can thiệp ánh sáng nghiêm trọng và điều kiện ngoài trời khắc nghiệt, có xếp hạng chống nước IP65 cho độ bền lâu dài.
• Phạm vi phát hiện mở rộng: Có phạm vi phát hiện vượt quá 15 mét, cung cấp phạm vi phủ sóng rộng và đáng tin cậy.

Chức năng:

1. An toàn cửa công nghiệp: Tự động mở lại cửa nếu một vật thể được phát hiện trong khi đóng, tăng cường các giao thức an toàn.
2. Bảo vệ cổng rào cản: Hoàn hảo cho cổng rào cản, cảm biến ngay lập tức mở lại cổng khi phát hiện một người hoặc phương tiện trong khi đóng.
3. An ninh gia đình được tăng cường: Tăng an ninh gia đình bằng cách kích hoạt đầu ra tiếp xúc khi phát hiện sự xâm nhập trái phép, ngăn chặn hiệu quả những kẻ xâm nhập tiềm năng.
4. Tùy chọn tùy chỉnh: Bộ cảm biến rèm đèn an toàn có thể được tùy chỉnh theo chiều dài và cấu hình chùm khác nhau để đáp ứng các yêu cầu cụ thể, đảm bảo khả năng thích nghi và hiệu suất tối ưu.

Thông số kỹ thuật:

• Mô hình: PB20-16L15
• Công nghệ: Kỹ thuật quang học hồng ngoại
• Chế độ phát hiện: phát hiện sự hiện diện
• Số chùm: 4 (Có thể tùy chỉnh)

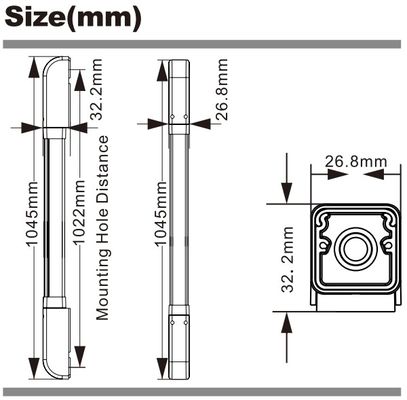

• Chiều dài: 1m (có thể được tùy chỉnh)
• Khoảng cách phát hiện: 15m
• Điện áp hoạt động: 12-24V
• Điện hoạt động của máy phát: < 50mA
• Điện hoạt động của máy thu: < 50mA
• Thời gian phản hồi: 50/100/150/200ms điều chỉnh
• Thời gian kích hoạt: Chặn một chùm ánh sáng, kích hoạt trong 2 giây; chặn 2 chùm chiếu sáng liền kề hoặc nhiều hơn, kích hoạt ngay lập tức
• Phương pháp kích hoạt: kích hoạt ánh sáng đơn hoặc kích hoạt nhiều ánh sáng (có thể được chọn)
• Nhiệt độ làm việc: 20~60°C
• Độ ẩm tương đối: 90%RH trong tối đa; (Không có ngưng tụ)
• Khả năng phát ra báo động: Khả năng phát ra dây chuyềnKhả năng phát ra30VDC@2A, 125VAC@1A
• Phương thức đầu ra (Mô hình có dây): Chuyển qua dây (NO/NC)
• góc xoay: 180 độ ngang
• Mức IP: IP65
• Vật liệu: Hợp kim nhôm và nhựa PC

Các bước hoạt động:

Loại bỏ vỏ và kết nối dây:

1. Tháo các nắp trên và dưới của cảm biến.
2. Thiết lập các kết nối dây và đường dẫn cuối sợi thông qua cổng sợi được chỉ định.

Vị trí và dấu lỗ:

1. Xác nhận vị trí lắp đặt bằng cách đảm bảo máy phát và máy thu được sắp xếp song song.
2. Chọn chính xác vị trí của các lỗ trên tường.

Khoan và sửa chữa:

1. Sử dụng một khoan gõ để tạo lỗ ở các vị trí đã xác định trước.
2. Đặt các phích tường vào các lỗ khoan và giữ chúng bằng cách sử dụng vít.

Máy truyền và máy thu gắn:

1. Sử dụng vít M3 * 25 để gắn máy phát và máy thu vào tường.
2. Kết nối nguồn cung cấp điện và tiến hành kiểm tra sự liên kết của cảm biến.
3. Điều chỉnh góc nếu cần thiết bằng cách xoay ống nhôm.
4. Một khi được sắp xếp, hãy cố định chặt chẽ vít quay.

Thay thế nắp và thử nghiệm cuối cùng:

1. Đặt nắp trên và dưới của cảm biến bằng cách sử dụng các ốc vít M2 * 8.
2. Thực hiện một thử nghiệm cuối cùng để đảm bảo các chức năng cảm biến đúng.

FAQ:

Một số vấn đề cài đặt phổ biến là gì?

• Phần FAQ của chúng tôi giải quyết các vấn đề cài đặt tiềm ẩn và cung cấp các giải pháp toàn diện để đảm bảo quy trình cài đặt hợp lý.

Làm thế nào để khắc phục sự cố nếu cảm biến không hoạt động đúng cách?

• Câu hỏi thường gặp bao gồm các mẹo khắc phục sự cố chi tiết được thiết kế để giúp giải quyết bất kỳ vấn đề nào gặp phải trong quá trình lắp đặt hoặc giai đoạn hoạt động.
