Bộ cảm biến quang điện có dây có thể tùy chỉnh chống ánh sáng mặt trời cho cổng công nghiệp lớn 30m

Bộ cảm biến quang điện có dây có thể tùy chỉnh chống ánh sáng mặt trời cho cổng công nghiệp lớn 30m

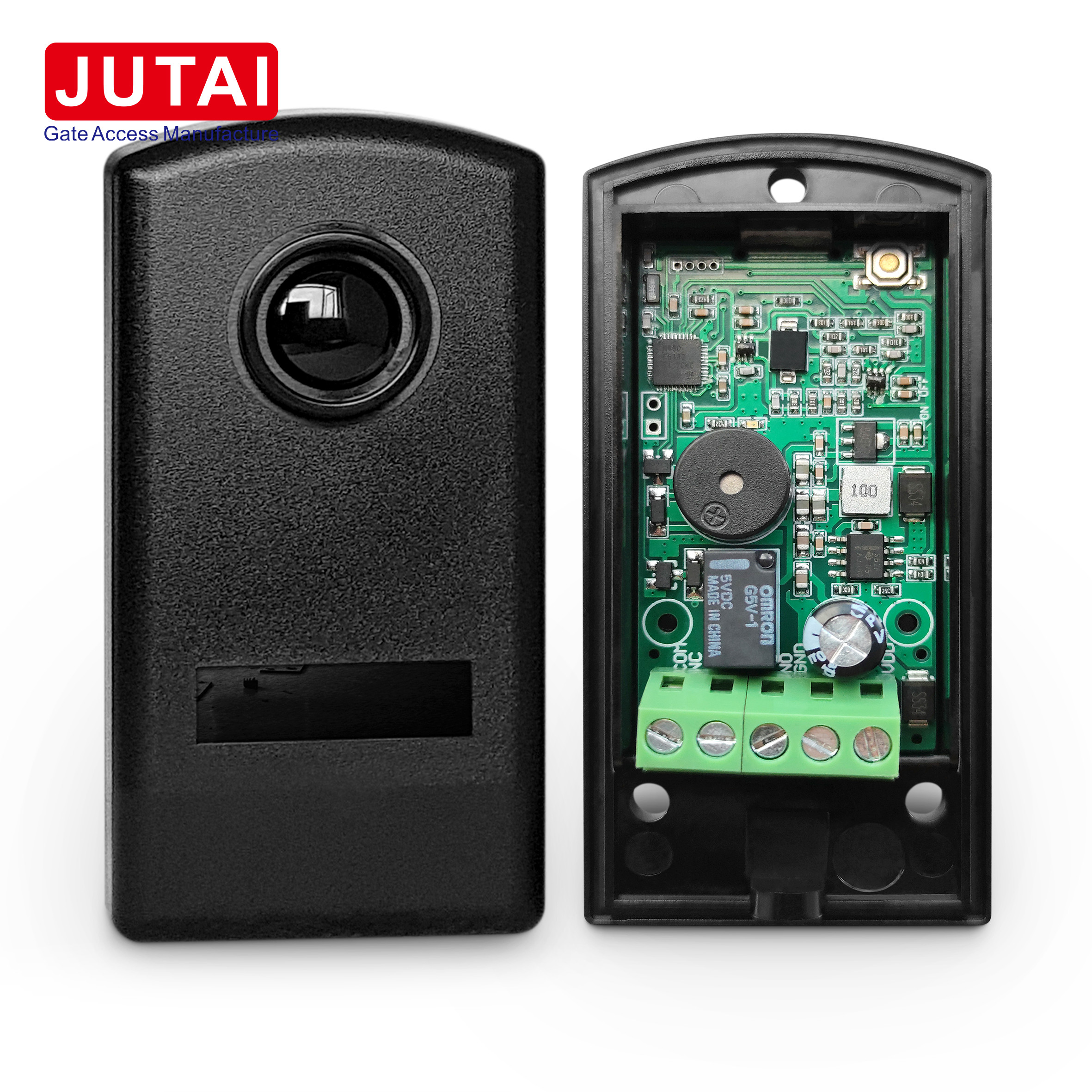

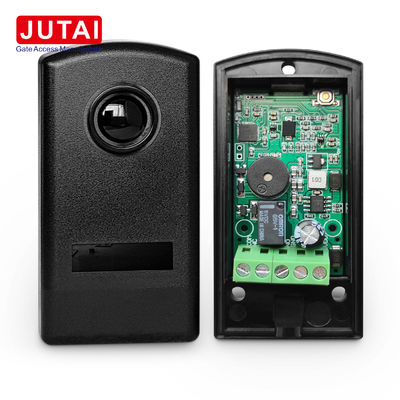

Jutai IR-20M cảm biến chùm tia hồng ngoại

Đặc điểm

1. Khám phá từ xa: Khoảng cách phát hiện lên đến 30 mét trong ánh sáng mặt trời ngoài trời.
2. Độ nhạy cao: Có khả năng phát hiện chính xác các vật thể rất nhỏ hoặc các chuyển động tinh tế.
3. Thời gian phản ứng nhanh: Những cảm biến này có thời gian phản ứng cực kỳ nhanh, làm cho chúng phù hợp với các ứng dụng đòi hỏi phát hiện nhanh.
4. Chống nhiễu cao: Được thiết kế để chống lại nhiễu ánh sáng môi trường (như ánh sáng mặt trời hoặc đèn xe), đảm bảo hiệu suất ổn định.
5. Dễ cài đặt: Thông thường được thiết kế để dễ cài đặt và sắp xếp, tạo điều kiện cho người dùng cài đặt và bảo trì.

Ứng dụng

1. Cửa tự động và hệ thống kiểm soát truy cập: Được sử dụng để phát hiện người hoặc phương tiện đi qua, tự động kiểm soát việc mở và đóng cửa.
2. Hệ thống bảo mật: Trong các ứng dụng bảo mật, chúng phát hiện sự xâm nhập trái phép, thường được sử dụng để bảo vệ chu vi, cửa sổ và cửa.
3. Tự động hóa công nghiệp: Được sử dụng trong các dây chuyền sản xuất và băng chuyền để phát hiện vị trí và chuyển động của vật thể, kiểm soát hoạt động của máy móc.
4. Quản lý bãi đậu xe: Được sử dụng trong bãi đậu xe để phát hiện xe vào và ra, kiểm soát cổng rào cản hoặc giám sát việc chiếm đóng chỗ đậu xe.

Hướng dẫn cài đặt

1. Truy cập vào nội thất: Mở bảng điều khiển phía trước của tế bào quang để truy cập các thành phần bên trong của nó.
2. Chèn cáp và cố định cơ sở: Chèn các cáp vào khe cắm tương ứng của chúng và cố định vững chắc cơ sở của pin quang vào tường.
3. Lắp đặt trên tường hoặc bề mặt kim loại:
   • Để gắn tường, khoan ba lỗ 5mm và chèn các neo vít phù hợp.
   • Đối với bề mặt kim loại, khoan ba lỗ 3mm cho các ốc vít tự bóp.
4. Kết nối: Kết nối các cáp cần thiết và cung cấp điện cho pin quang với điện áp từ 12 đến 24V DC / AC.
5. Đảm bảo vị trí thích hợp: Đặt pin quang thẳng hàng đúng cách. Đèn LED màu đỏ trên máy thu nên vẫn tắt nếu được thẳng hàng đúng cách. Nếu chùm tia hồng ngoại bị gián đoạn, đèn LED màu đỏ sẽ sáng.
6. Ốp bằng bảng điều khiển phía trước: Sau khi xác minh kết nối, thay thế bảng điều khiển phía trước, đảm bảo nó được đặt vững chắc.
7. Hệ thống thử nghiệm: Ngắt chùm chùm hồng ngoại nhiều lần để kiểm tra phản ứng tiếp xúc.
8. Đảm bảo bảng điều khiển phía trước: Cuối cùng, đảm bảo bảng điều khiển phía trước bằng các vít được cung cấp.

Tiếp theo các bước này sẽ đảm bảo việc lắp đặt và hoạt động đúng cách của pin quang IR-20M.

Trải nghiệm độ tin cậy hàng đầu với pin quang hồng ngoại dây JUTAI IR-20.

• Khoảng cách phát hiện ổn định: Cung cấp phát hiện đặc biệt ổn định và đáng tin cậy trên 20 mét.
• Đèn hồng ngoại chất lượng cao: Sử dụng các thương hiệu nổi tiếng của Đức để đảm bảo khoảng cách và kháng ánh sáng nhất quán.
• Relê đáng tin cậy: Tính năng relê thương hiệu Omron của Nhật Bản, đảm bảo khả năng tương thích với các thương hiệu người vận hành cửa khác nhau.
• Công nghệ gắn bề mặt (SMT): Đảm bảo độ chính xác và tính nhất quán của sản xuất hàng loạt thông qua các tiêu chuẩn chất lượng nghiêm ngặt.

Ưu điểm và đặc điểm

Hỗ trợ toàn diện

Mỗi gói bao gồm Sổ tay sử dụng bằng tiếng Anh với sơ đồ minh họa, cung cấp hướng dẫn toàn diện để cài đặt và cấu hình dễ dàng.

Kết luận

Tóm lại, cảm biến chùm tia hồng ngoại JUTAI IR-20 cung cấp tính bảo mật và tính linh hoạt không thể sánh kịp trong nhiều ứng dụng khác nhau, đảm bảo sự yên tâm và tiện lợi trong nhiều môi trường khác nhau.




Các thông số kỹ thuật

Chi tiết kết nối của JUTAI IR-20

Để lắp đặt pin quang IR-20M, vui lòng làm theo hướng dẫn từng bước sau:

1. Truy cập bên trong:

   • Nâng bảng điều khiển phía trước của tế bào quang để truy cập các thành phần bên trong.

2. Đặt cáp và cố định cơ sở:

   • Đặt các dây cáp vào các khe cắm được chỉ định và cố định vững chắc cơ sở của tế bào quang vào tường.

3. Lắp đặt trên tường hoặc bề mặt kim loại:

   • Nếu gắn trên tường, khoan ba lỗ 5 ø và chèn các neo vít phù hợp.
   • Để lắp đặt trên bề mặt kim loại, khoan ba lỗ 3 ø cho các vít tự bóp.

4. Xây dựng kết nối:

   • Kết nối các dây cáp cần thiết và cung cấp điện cho pin quang với điện áp từ 12 đến 24V DC/AC.

5. Đảm bảo vị trí thích hợp:

   • Kiểm tra vị trí, sự sắp xếp và kết nối đúng của tế bào quang.
   • Đèn đèn LED màu đỏ trên máy thu nên vẫn tắt nếu mọi thứ được cấu hình đúng.
   • Khi chùm tia hồng ngoại bị gián đoạn, đèn LED màu đỏ sẽ chiếu sáng.

6. Bìa với mặt trước:

   • Một khi kết nối được xác minh, phủ pin quang với bảng phía trước.
   • Nhét nó vào chắc chắn cho đến khi nó dừng lại, và sau đó đóng chặt chẽ nó.

7. Hệ thống thử nghiệm:

   • Kiểm tra hệ thống bằng cách ngắt chùm chùm tia hồng ngoại nhiều lần để đảm bảo phản ứng relé đúng.

8. Bảo mật bảng điều khiển phía trước:

   • Cuối cùng, cố định bảng điều khiển phía trước tại chỗ bằng cách sử dụng các ốc vít được cung cấp.

Bằng cách cẩn thận làm theo các bước này, bạn có thể đảm bảo việc lắp đặt và hoạt động đúng cách của pin quang IR-20M.

Hướng dẫn cài đặt:

1. Chuẩn bị vị trí lắp đặt: Chọn một vị trí phù hợp để lắp đặt pin quang hồng ngoại dây JUTAI IR-20 20 mét.Đảm bảo khu vực không bị cản trở và cung cấp bảo hiểm tối ưu để phát hiện.

2. Vị trí lắp đặt: Lắp đặt pin quang hồng ngoại ở độ cao và góc cho phép bảo hiểm tối đa và phạm vi phát hiện.Mục tiêu là một bề mặt lắp đặt ổn định và an toàn để ngăn chặn bất kỳ chuyển động hoặc sai đường.

3. Kết nối dây: Kết nối các dây của pin quang hồng ngoại theo sơ đồ dây hoặc hướng dẫn sử dụng được cung cấp.Đảm bảo cách nhiệt thích hợp và kết nối an toàn để ngăn ngừa bất kỳ vấn đề điện.

4. Cung cấp điện: Cung cấp nguồn điện ổn định trong phạm vi điện áp được chỉ định (thường là 12-24V DC) cho pin quang hồng ngoại. Kiểm tra hai lần độ cực và điện áp để tránh làm hỏng đơn vị.

5. Phân chỉnh và kiểm tra: Sau khi cài đặt và chạy, hãy sắp xếp các đèn hồng ngoại để đảm bảo chúng đối diện với nhau và khoảng cách phát hiện đáp ứng yêu cầu của bạn.Kiểm tra tế bào quang bằng cách chặn chùm tia hồng ngoại và xác minh phản ứng relé.

6. Điều chỉnh chính xác: Nếu cần thiết, điều chỉnh chính xác các thiết lập về sự sắp xếp và độ nhạy của pin quang hồng ngoại để tối ưu hóa hiệu suất của nó và giảm thiểu các báo động sai hoặc phát hiện không đúng.

7. Thiết lập an toàn: Sau khi xác nhận hoạt động đúng, hãy gắn chắc pin quang hồng ngoại vào vị trí bằng cách sử dụng phần cứng lắp đặt được cung cấp.Đảm bảo tất cả các kết nối chặt chẽ và đơn vị được bảo vệ khỏi các yếu tố môi trường.

Bằng cách tuân thủ các hướng dẫn cài đặt này một cách tỉ mỉ, bạn có thể trải nghiệm độ tin cậy và hiệu suất hàng đầu với pin quang hồng ngoại dây JUTAI IR-20 20 mét,cung cấp sự an toàn và sự tiện lợi vô song cho nhu cầu của bạn.
